產品概述

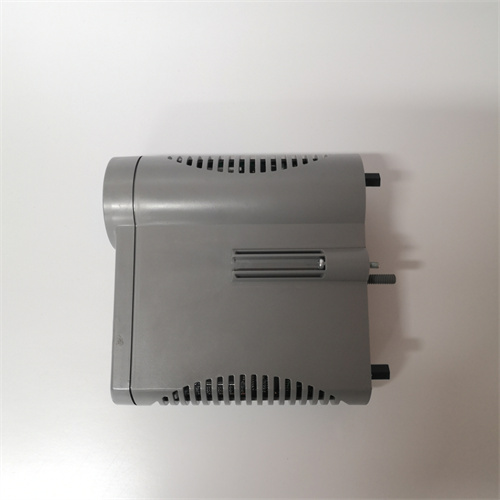

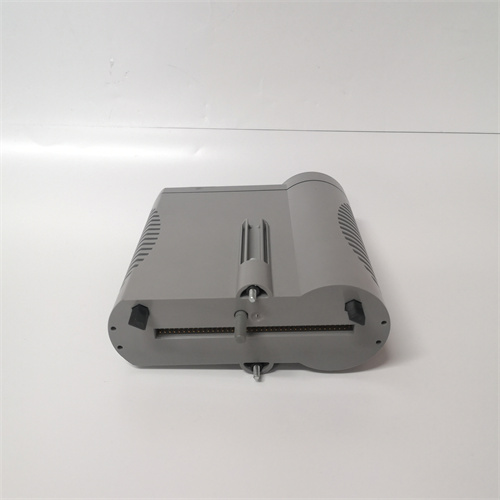

HONEYWELL CC-IP0101 是霍尼韋爾（Honeywell）公司為其Experion過程知識系統（PKS）或分布式控制系統（DCS）設計的一款關鍵通信與接口模塊。該模塊是連接霍尼韋爾Experion控制器與工廠信息網絡（如以太網）或其他第三方設備的核心組件，通常作為一個工業以太網接口模塊或通信處理器。HONEYWELL CC-IP0101 在系統中承擔著實現高速、可靠數據交換的任務，確保過程控制數據能夠安全、實時地在控制器、操作員站、工程師站以及上層管理系統之間傳輸。對于依賴于霍尼韋爾Experion平臺進行自動化控制和信息集成的石油、化工、電力及制造業用戶而言， HONEYWELL CC-IP0101 是構建現代化、網絡化控制架構，實現全廠數據可視化和優化管理的關鍵網絡樞紐。

產品參數

• 品牌與型號： HONEYWELL CC-IP0101

• 產品系列： 霍尼韋爾 Experion PKS 系統通信接口模塊系列。

• 模塊類型： 工業以太網通信處理器或網絡接口模塊。

• 關鍵接口與協議：

  • 網絡接口： 通常提供雙端口10/100 Mbps工業以太網接口，支持RJ45連接，用于構建冗余網絡或連接不同子網。

  • 背板接口： 通過高速總線與Experion C系列控制器（如C200、C300）的機架直接耦合。

  • 協議支持： 支持霍尼韋爾內部的實時控制協議以及開放的TCP/IP協議棧，用于與Experion站（操作站、服務器）通信，并可能支持Modbus TCP等標準協議用于第三方設備集成。

• 核心功能：

  • 數據路由與轉發： 在控制器網絡與工廠信息網絡之間安全、高效地路由數據。

  • 網絡冗余支持： 支持生成樹協議（STP）或環網協議，以構建高可用性的網絡拓?fù)洹?/p>

  • 診斷與監控： 提供模塊狀態指示燈和軟件可訪問的診斷信息，便于網絡健康監控。

• 供電與安裝： 通常由所安裝的控制器機架背板供電，采用模塊化設計，可熱插拔（在系統允許條件下）。

• 工作環境：

  • 工作溫度： 0°C 至 +60°C（標準工業控制柜環境）。

  • 防護等級： IP20，需安裝于控制柜內。

優勢與特點

1. 高性能與可靠的網絡連接： HONEYWELL CC-IP0101 專為滿足過程控制對實時性的嚴苛要求而設計。其與控制器的高速背板集成確保了極低的通信延遲，同時其工業級以太網接口提供了穩定、抗干擾的網絡連接，保障了控制數據流的確定性。

2. 增強的系統集成與開放性： 該模塊是Experion系統與工廠信息網絡（IT）及第三方設備集成的標準通道。它不僅保證了Experion系統內部數據的高效交換，還通過支持標準以太網協議，為與制造執行系統（MES）、資產管理系統以及不同品牌的智能設備進行數據集成提供了便利。

3. 簡化的工程與維護： 在霍尼韋爾的Experion工程軟件（如Control Builder）中，CC-IP0101 的配置和管理被深度集成。工程師可以輕松地配置網絡參數、定義數據交換點，并通過統一的診斷工具監控模塊和網絡狀態，顯著降低了工程和運維的復雜性。

4. 高可用性設計： 模塊本身設計堅固，支持網絡級的冗余配置（如雙網卡冗余、環網）。這種設計最大限度地減少了單點故障風險，確保了控制通信網絡的高可用性，對于連續生產過程至關重要。

5. 網絡安全特性： 作為控制網絡的關鍵邊界，該模塊的設計考慮了基礎工業網絡安全需求。它可以通過網絡劃分和訪問控制，協助在操作技術（OT）網絡與信息技術（IT）網絡之間建立一道受控的防線。

應用領域與案例

HONEYWELL CC-IP0101 廣泛應用于部署了霍尼韋爾Experion PKS系統的大型流程工業和基礎設施。

• 案例一：大型煉油廠全廠控制系統

  • 應用： 連接多個工藝裝置（如常減壓、催化裂化）的Experion控制站至中央操作中心。

  • 角色： 在每個區域控制站的C300控制器中配置 CC-IP0101 模塊，構建全廠光纖環網。它確保所有裝置的過程數據能夠?qū)崟r(shí)、可靠地傳輸?shù)街醒氩僮鲉T站，并接收來自上層的優化指令。

• 案例二：污水處理廠監控與數據采集（SCADA）

  • 應用： 將分散的廠區PLC/RTU站集成到統一的Experion監控平臺。

  • 角色： 作為通信網關，HONEYWELL CC-IP0101 可以通過以太網與支持Modbus TCP的第三方PLC通信，將其數據無縫集成到Experion的人機界面（HMI）和報警系統中，實現全廠集中監控。

• 案例三：制藥工廠批次生產與合規性管理

  • 應用： 實現生產設備（反應釜、離心機）控制系統與上層MES及電子批記錄系統的數據集成。

  • 角色： 該模塊將批處理過程的關鍵參數、設備狀態和報警信息實時上傳至MES，同時接收生產配方指令，滿足制藥行業嚴格的法規符合性（如FDA 21 CFR Part 11）和數據完整性要求。

與競品對比

與艾默生DeltaV系統的以太網接口卡（如EIOC）、ABB System 800xA的通信模塊（如CI854）或西門子PCS 7的通信處理器（如CP 1623）相比，HONEYWELL CC-IP0101 的核心優勢在于：

• 在Experion生態系統內的最優性能與兼容性： 作為原廠模塊，它與C系列控制器和Experion軟件的協同工作經過了深度優化，在數據吞吐效率、實時性和配置簡易性上表現最佳。

• 強大的混合系統集成能力： 霍尼韋爾在提供從控制到MES的完整解決方案方面有深厚積累，CC-IP0101 作為其中的連接橋梁，在與霍尼韋爾自身及第三方信息系統集成時，往往有更成熟的解決方案和案例參考。

• 在流程行業特別是油氣化工領域的廣泛認可： Experion系統在該領域有極高的市場占有率，其網絡組件 CC-IP0101 的可靠性和性能經過了大量大型關鍵裝置的驗證。

選型建議與注意事項

1. 明確網絡架構需求： 選型前需規劃整個控制系統的網絡拓?fù)洌ㄐ切?、環網）、冗余要求、以及與上層網絡的連接點。確定 CC-IP0101 在架構中的具體角色和數量。

2. 嚴格的系統兼容性驗證： 必須依據霍尼韋爾官方發布的硬件兼容性列表，確認該模塊與您現有的Experion控制器型號（C200/C300）、機架類型、固件版本及Experion軟件版本完全兼容。

3. 網絡配置與安全規劃： 需要為模塊配置正確的IP地址、子網掩碼、網關等網絡參數。同時，應制定相應的工業網絡安全策略，如劃分VLAN、設置防火墻規則，并利用模塊的訪問控制功能。

4. 專業軟件配置與測試： 模塊的配置需在Control Builder中完成。安裝后，必須進行網絡連通性測試和數據通信測試，確保與目標節點（操作站、服務器、第三方設備）的通信正常穩定。

5. 通過授權渠道采購： 為確保產品質量、獲得正版固件和技術支持，必須通過霍尼韋爾過程控制部授權分銷商或直接采購。非授權產品可能存在兼容性、穩定性及安全風險。詳細信息請?jiān)L問 HONEYWELL CC-IP0101。

6. 專業的安裝與維護： 安裝時應遵循ESD防護規范。在進行模塊插拔或網絡連接更改時，若系統支持熱插拔，需按規程操作；否則應斷電進行。定期檢查模塊狀態指示燈和系統診斷日志，確保網絡健康。所有網絡配置變更應記錄在案
