產品描述

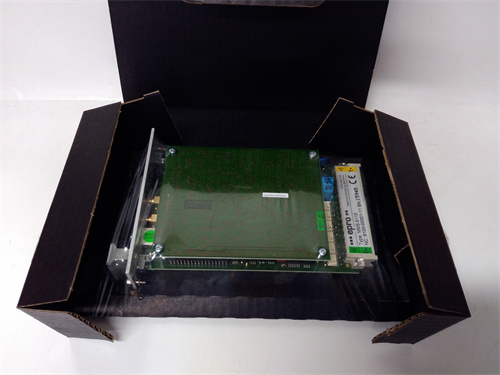

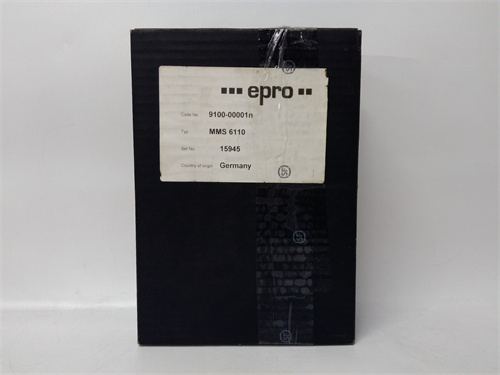

EPRO MMS6110 是德國epro公司（現隸屬于貝克休斯Bently Nevada狀態監測業務部門）生產的一款高度專業化的機械保護與狀態監測模塊。該模塊并非傳統的PLC I/O模塊，而是用于旋轉機械安全監控系統（如epro MMS 6000系列）的核心前端信號處理單元。EPRO MMS6110 的核心功能是接收來自渦流傳感器、速度傳感器等一次元件的原始模擬信號，對其進行高精度的調理、轉換和處理，從而提取出振動、位移、轉速等關鍵機械參數，用于實現設備保護和預測性維護。在評估和選用此類專業監測設備時，查閱EPRO MMS6110 技術文檔頁面能夠獲得最詳盡的性能參數和應用指南。對于發電廠、石油化工和冶金等行業的大型關鍵旋轉設備（如汽輪機、壓縮機、燃氣輪機）而言，EPRO MMS6110 模塊的測量精度和可靠性是保障設備安全、避免災難性事故的第一道防線。

產品參數

• 系統平臺： epro MMS 6000 機械保護與狀態監測系統。

• 模塊功能： 雙通道振動/位移監測模塊。

• 輸入信號： 接受來自渦流傳感器（用于測量軸相對振動、軸向位移、偏心等）或速度傳感器的信號。

• 測量參數：

  • 通頻振值（PP值， 單位為μm或mm/s）。

  • 間隙電壓（GAP Voltage， 用于傳感器健康診斷）。

  • 可輸出原始的動態交流信號（用于頻譜分析）。

• 處理功能： 內置信號緩沖、濾波、峰值檢測和報警比較器。

• 報警設置： 可獨立設置每通道的報警（Alert）和危險（Danger）閾值，具備延遲報警功能。

• 輸出信號：

  • 模擬量輸出：4-20mA， 對應測量值。

  • 繼電器輸出：每通道提供報警和危險狀態下的獨立繼電器干接點（常開/常閉）。

• 通信接口： 通過背板總線集成到MMS 6000系統中，支持與上位機軟件進行數據交換。

• 電源： 由監測系統機架供電。

優勢與特點

1. 高精度與高可靠性： EPRO MMS6110 專為嚴苛的工業環境設計，采用精密測量電路，提供穩定、精確的振動和位移測量，其可靠性在機械保護領域享有盛譽，是許多行業安全規范推薦或指定的品牌。

2. 強大的診斷與保護功能： 模塊不僅提供測量值，還實時監測傳感器間隙電壓和模塊自身狀態。其雙閾值（報警/危險）繼電器輸出可直接接入緊急停機系統（ETS），在設備出現異常時實現毫秒級的硬接線保護，安全等級高。

3. 集成化與模塊化設計： 作為MMS 6000系統的一部分，EPRO MMS6110 實現了模塊化配置，可以方便地與其他監測模塊（如轉速、溫度模塊）組合在同一個機箱內，構建完整的設備保護體系，節省空間，簡化布線。

4. 支持預測性維護： 模塊提供的原始動態信號輸出，允許連接至更高級的分析系統（如ADRE等），進行頻譜、波形分析，從而幫助診斷設備不平衡、不對中、摩擦等早期故障，實現從“事后維修”到“預測性維護”的轉變。

5. 易于設置與調試： 通過系統配置軟件或前面板按鍵，可以方便地設置傳感器靈敏度、報警值、零位等參數，并實時查看測量值和間隙電壓，調試過程直觀。

應用領域與案例

EPRO MMS6110 專門應用于對大型旋轉機械進行連續在線監測和保護的場合。

• 電力行業（火電、核電、水電）： 用于汽輪發電機組、給水泵、風機、燃機等設備的軸承振動和軸向位移監測。

  • 應用案例： 在某600MW超臨界汽輪機上，多套EPRO MMS6110 模塊被用于監測高中壓轉子、低壓轉子和發電機轉子的X/Y方向相對振動以及推力瓦磨損（軸向位移）。當振動值超過危險設定值時，模塊的繼電器會直接觸發ETS系統，使汽輪機緊急跳閘，防止轉子與靜子發生摩擦碰撞，造成數千萬乃至上億的巨額損失。

• 石油與天然氣： 用于油田注水泵、天然氣管道增壓壓縮機、催化裂化裝置主風機的振動保護。

• 冶金行業： 用于高爐鼓風機、燒結主抽風機、TRT（高爐煤氣余壓透平發電裝置）的振動監測。

• 化工與制藥： 用于大型離心式壓縮機、空壓機等關鍵動設備的保護。

與競品對比

選型建議與注意事項

1. 明確應用目的： 首要區分是用于 “安全保護” 還是 “一般監視” 。若涉及緊急停機（ETS），則必須選擇EPRO MMS6110 這類專用保護模塊，不可用普通PLC模塊替代。

2. 匹配傳感器類型與參數： 必須根據被測對象（軸振、殼振、位移）選擇合適的渦流傳感器或速度傳感器，并確保其靈敏度、線性范圍等參數與EPRO MMS6110 模塊的配置設置匹配。

3. 系統集成考慮： 確認該模塊將集成到epro MMS 6000系統中。需要考慮機箱電源容量、模塊槽位數量以及與DCS/PLC系統通信的接口方案（通常通過模擬量4-20mA和繼電器干接點硬接線，或通過通信網關）。

4. 報警值設定： 報警和危險閾值的設定必須基于機器制造商的標準、行業規范或長期運行的歷史數據，由專業工程師謹慎設定，避免誤動或拒動。

5. 安裝與調試專業性： 傳感器的安裝（位置、間隙）、電纜的敷設（需使用低噪聲同軸電纜且遠離動力線）以及模塊的調試都需要由經過培訓的專業人員完成，否則會嚴重影響測量準確性和系統可靠性。

6. 定期校驗與維護： 機械保護系統需要定期進行功能測試和校驗，確保整個測量鏈（從傳感器到模塊輸出）工作正常。建議與專業服務商簽訂維護合同。
