產品描述

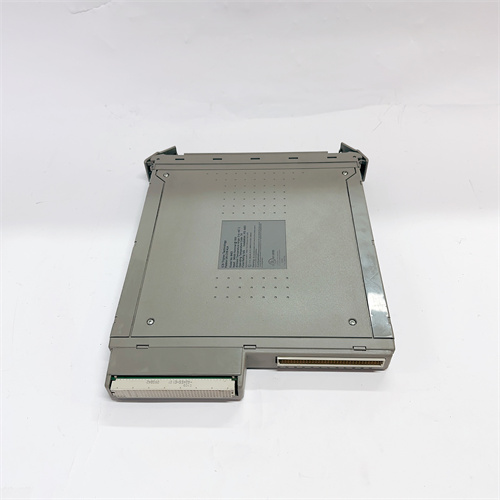

ICS TRIPLEX 9852 是羅克韋爾自動化（Rockwell Automation）旗下ICS Triplex品牌針對其Trusted系列安全與關鍵控制系統設計的一款數字量輸入模塊。該模塊是構建高完整性安全儀表系統（SIS）和關鍵控制應用的基礎組件，采用多重冗余架構設計，用于可靠地采集來自現場危險區域的開關量信號（例如，急停按鈕、壓力開關、液位開關等）。在石油天然氣、化工等高危行業的安全系統中，ICS TRIPLEX 9852 模塊負責將現場安全裝置的干接點狀態轉換為控制系統可處理的邏輯信號，其可靠性直接關系到整個安全聯鎖功能的成敗。如需了解其詳細的安全認證和配置信息，可訪問ICS Triplex 9852 產品文檔。對于要求達到SIL 3等級的安全應用，選擇像ICS TRIPLEX 9852 這樣經過認證的專用安全模塊，是滿足功能安全標準、保障人員和設備安全的必要前提。

產品參數

• 系統平臺： ICS Triplex Trusted 安全與關鍵控制系統。

• 模塊類型： 數字量輸入（DI）模塊。

• 安全架構： 采用 TMR（三重模件冗余） 或 雙重化（Dual） 容錯架構（具體取決于9852的具體子型號），確保單一故障不會導致功能喪失。

• 輸入類型： 通常支持干接點（無源）輸入，或來自本安回路的電壓信號（如24 VDC）。

• 輸入通道數量： 常見為8通道、16通道等高密度配置，每通道獨立。

• 輸入電壓范圍： 通常為24 VDC，具備較寬的耐受范圍以適應現場電壓波動。

• 診斷功能：

  • 模塊級自診斷（內部處理器、內存、通信）。

  • 通道級診斷，可檢測現場接線開路、短路等故障。

  • 支持在線健康狀態監測和預測性維護數據輸出。

• 安全認證： 符合IEC 61508標準，支持 SIL 3 安全完整性等級應用。

• 隔離： 通道間及現場側與系統側之間具有高等級電氣隔離。

• 響應時間： 快速且確定性的響應時間，滿足安全系統對快速動作的要求。

• 通信接口： 通過專用的容錯背板總線與Trusted系統控制器通信。

優勢與特點

1. 最高的安全性與可用性： 基于TMR或雙重化硬件冗余架構，ICS TRIPLEX 9852 提供了極高的容錯能力。單一組件或通道故障能被自動診斷并屏蔽，系統仍能正確執行安全功能且無需停機，完美平衡了安全性與生產可用性。

2. 全面的診斷覆蓋： 模塊提供從芯片級到通道級的深度診斷。任何差異（如三個冗余通道中有一個讀數不同）或故障（如開路、短路）都會被立即檢測、定位并報告，極大地簡化了故障排查，并支持在線維護。

3. 確定性與快速響應： 硬件級的信號處理和表決機制，提供了毫秒級的確定響應時間，這對于要求快速動作的緊急停車（ESD）或火氣系統（F&GS）至關重要。

4. 嚴格的認證與合規性： 作為經過第三方認證的安全產品，ICS TRIPLEX 9852 附帶完整的安全手冊和認證證書，幫助用戶輕松滿足IEC 61511等法規要求，簡化安全生命周期管理。

5. 與Trusted生態系統無縫集成： 作為原廠模塊，其在硬件組態、編程（使用Trusted軟件工具）和系統診斷方面與Trusted控制器及其他I/O模塊完全集成，工程實施標準化、可靠性高。

應用領域與案例

ICS TRIPLEX 9852 專用于對安全有極端要求的行業，作為安全儀表系統（SIS）、緊急停車系統（ESD）、火氣檢測系統（F&GS）和高完整性壓力保護系統（HIPPS）的“感知器官”。

• 海上石油與天然氣平臺： 用于采集緊急關斷（ESD）按鈕、可燃氣體探測器、火焰探測器、壓力安全閥（PSV）的觸發狀態。

  • 應用案例： 在北海某海上鉆井平臺的Trusted安全系統中，數十個ICS TRIPLEX 9852 模塊用于采集遍布平臺的井口安全閥位置信號、分離器高壓開關信號和居住區的火災報警信號。當氣體探測器報警時，其干接點信號被ICS TRIPLEX 9852 可靠采集并表決后送至控制器，系統在數百毫秒內啟動全平臺關斷，防止災難發生。

• 陸上油氣處理與石化廠： 用于反應器超溫超壓聯鎖、壓縮機振動高高停機、有毒氣體泄漏保護。

• 長輸管線： 用于管線壓力高高保護（HIPPS）系統的閥位回訊及壓力開關信號采集。

與競品對比

選型建議與注意事項

1. 進行正式的安全生命周期評估： 必須首先通過HAZOP、LOPA等分析確定所需的安全完整性等級（SIL）。只有SIL 3或高可用性SIL 2應用，才需考慮 ICS TRIPLEX 9852 這類TMR/雙重化安全系統。

2. 明確系統架構要求： 確定需要TMR架構還是雙重化（Dual）架構，并選擇對應的ICS TRIPLEX 9852 子型號。需與Trusted控制器、電源和機架配套構成完整系統。

3. 現場信號與本安要求： 確認現場信號是否來自本安（IS）回路。若是，需確保整個信號回路（包括安全柵）的參數匹配，并符合本安安裝規范。

4. 專業工程與驗證： 系統的組態和編程必須使用專用的Trusted工程軟件，并遵循嚴格的安全編程規范。投運前必須進行全面的工廠驗收測試（FAT）和現場驗收測試（SAT），包括故障注入測試。

5. 重視定期功能測試： 安全系統必須按照安全要求規范（SRS）中定義的測試間隔，進行定期的在線或離線功能測試，以驗證其安全功能完整性。ICS TRIPLEX 9852 的在線診斷能力不能替代定期的完整性測試。

6. 供應鏈與生命周期管理： 通過羅克韋爾自動化授權渠道獲取產品和服務。雖然系統設計壽命長，但仍需關注其技術生命周期，制定長期的備件和遷移策略。
