產品概述

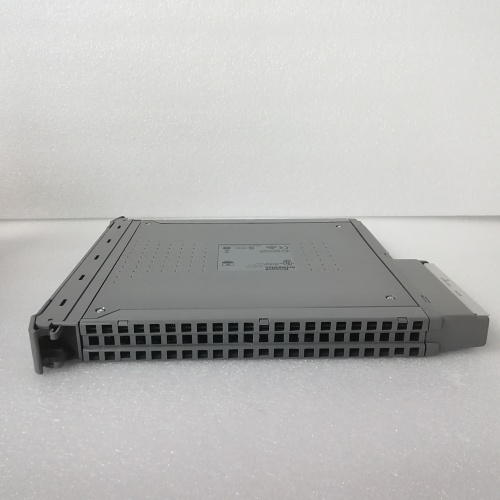

ICS TRIPLEX T8461C 是羅克韋爾自動化旗下 ICS Triplex 品牌專為高完整性安全與關鍵控制領域設計的一款核心硬件模塊。具體而言，它是 Trusted? TMR（三重模件冗余）控制系統 中的 數字量輸入模塊。該模塊是構建安全儀表系統（SIS）、火氣系統（F&G）及關鍵過程控制系統的關鍵前端感知組件，負責以最高的安全性和可靠性采集現場離散開關量信號（如限位開關、壓力開關、急停按鈕、火焰探測器等）。ICS TRIPLEX T8461C 采用三重冗余架構，將來自同一現場設備的三路獨立信號進行采集、調理和表決，確保單一通道故障或現場信號異常時，系統仍能獲得準確的狀態信息。對于石油天然氣、化工、電力等不容有失的安全關鍵應用，選擇ICS TRIPLEX T8461C（產品鏈接：https://www.example.com/ics-triplex-t8461c）意味著為您的安全控制系統配備了可容忍任何單點故障的“可靠感官”，是保障安全聯鎖邏輯獲得正確輸入的第一道堅固防線。

產品參數

• 系統架構：三重模件冗余（TMR）數字量輸入模塊，單模塊內包含三個完全獨立的信號輸入通道。

• 輸入類型：通常支持干觸點（無源）或24/48 VDC 有源濕觸點輸入，具備多種電壓等級選擇以適應不同現場信號。

• 通道數量：通常提供多路（如8路或16路）三重冗余輸入通道，每個物理點對應三個獨立的內部采集電路。

• 表決機制：模塊內部對每個點的三個獨立輸入信號進行“三取二”硬件表決，產生一個已表決的、可靠的狀態值，然后通過背板總線發送給TMR控制器（如T8461C的配套控制器）。

• 診斷功能：具備強大的在線自診斷能力，可檢測每個通道的電源狀況、信號線開路、短路以及模塊內部電路故障。任何差異都會被立即標記并報告給主控制器。

• 電氣隔離：通道與通道之間、現場側與系統背板之間具有高等級的電氣隔離，以抑制共模干擾和地環路影響，并保護系統側電路。

• 連接方式：通過前面板的高可靠性端子排或連接器連接現場信號線。

• 響應時間：快速的信號采集與表決周期，滿足安全系統對快速響應的要求。

• 安全認證：符合IEC 61508標準，通常獲得 TüV SIL 3認證，適用于要求最嚴格的安全完整性等級應用。

優勢與特點

1. 單模塊TMR輸入帶來的極致安全性與可用性：ICS TRIPLEX T8461C 最核心的優勢在于它將三重冗余集成于一個模塊內。這種設計提供了極高的安全故障分?jǐn)?shù)（SFF）和硬件故障裕度（HFT），能夠容忍任何一個輸入通道（包括現場接線）的隨機危險故障，而系統仍能獲得正確的表決結果并繼續運行，實現了故障情況下的“失效安全”與“持續運行”的統一。

2. 強大的信號調理與診斷能力：模塊不僅采集信號，更對信號質量進行深度診斷。它能區分現場觸點的正常動作與因線路斷線、短路或電源丟失導致的異常狀態，并將這些診斷信息實時提供給控制器，是實現預測性維護和防止誤判的關鍵。

3. 與Trusted系統的無縫深度集成：作為Trusted TMR家族的原生成員，ICS TRIPLEX T8461C 與TMR控制器、背板及工程軟件（Trusted Toolset）完全兼容。配置和編程在統一的環境下完成，系統自動管理冗余和表決邏輯，極大簡化了工程實施并降低了人為錯誤風險。

4. 堅固的工業設計與高噪聲免疫：專為嚴苛的工業環境設計，具備高抗振動、抗沖擊和抗電磁干擾（EMI）能力。其優秀的隔離設計確保了在電氣噪聲復雜的工廠環境中，能穩定可靠地采集微弱的開關量信號。

應用領域與案例

ICS TRIPLEX T8461C 專門用于對安全輸入信號有最高可靠性要求的領域。

• 案例一：海上石油平臺緊急關斷（ESD）系統
  在平臺的ESD系統中，所有關鍵的關斷觸發信號（如工藝高壓/低壓開關、手動急停站、可燃?xì)怏w高高報警）均接入ICS TRIPLEX T8461C 模塊。每個信號的三根獨立接線分別接入模塊的三個冗余通道。當出現真實危險時，至少兩個通道會檢測到信號變化，模塊表決后向控制器發送確認的跳閘信號。即使其中一根信號線因腐蝕斷開或一個通道內部故障，系統仍能基于剩余兩個正常通道做出正確判斷，避免了誤關斷或更危險的拒動。

• 案例二：天然氣壓縮站的火氣檢測系統（F&G）
  在壓縮站的敏感區域，火焰探測器和煙霧探測器的報警觸點接入ICS TRIPLEX T8461C。模塊的三重冗余設計有效防止了因單個探測器誤報或線路問題觸發的虛假消防動作。只有當多個冗余通道一致確認火情時，系統才會啟動滅火程序。同時，模塊的診斷功能可以提前預警探測器或線路的故障，提醒維護人員及時處理。

與競品對比

與采用“1oo2D”（一帶診斷的雙通道）架構的安全輸入模塊（如霍尼韋爾 Safety Manager的模塊）或通用PLC的普通數字量輸入模塊相比，ICS TRIPLEX T8461C 在 硬件故障容錯能力和安全性 上具有代差優勢。1oo2D架構在診斷出單通道故障后可能進入降級或安全狀態，而TMR架構在單點故障后仍能保持全功能、全安全運行。與同樣采用TMR架構的特靈（Triconex）的輸入模塊相比，ICS TRIPLEX T8461C 將三個通道高度集成在一個模塊內，相比特靈可能需要三個物理卡件的傳統架構，它在空間占用、功耗和通道間同步延遲方面具有優勢，系統結構更緊湊，可靠性理論值更高。

選型建議與注意事項

1. 選型建議：

   • 安全等級需求分析：根據工藝危害分析確定所需的安全完整性等級（SIL）。對于要求SIL 3且輸入信號本身極其關鍵的應用，ICS TRIPLEX T8461C 是理想選擇。

   • 明確信號規格：確認現場信號的類型（干觸點/濕觸點）、電壓等級和數量，選擇匹配的模塊型號。確保為每個現場觸點敷設三條獨立的信號線以實現TMR連接。

   • 系統兼容性規劃：該模塊必須與Trusted TMR系統的專用機架、背板、電源及TMR控制器配套使用。需進行完整的系統配置規劃。

   • 獲取認證文檔：向供應商索取該模塊最新的安全認證證書，用于安全合規性驗證。

2. 注意事項：

   • 專業的系統工程與布線：安全輸入回路的設計和安裝必須由具備資質的專業人員完成，嚴格遵守IEC 61511等標準。三條冗余信號線應分開敷設（不同路徑或橋架），以規避共因故障（如同時被切斷）。

   • 嚴格的配置與測試：對ICS TRIPLEX T8461C（產品鏈接：https://www.example.com/ics-triplex-t8461c）的任何配置修改都需在受控環境下進行。安裝后必須進行完整的現場信號模擬測試，驗證每個通道的獨立性、表決邏輯的正確性以及診斷功能的有效性。

   • 定期功能測試：必須按照安全要求規格書制定并執行定期的完整功能測試，模擬現場信號變化，驗證從傳感器到模塊表決再到控制器邏輯的整個回路正確無誤，以檢測并消除危險隱匿故障。

   • 維護與更換規程：在進行模塊維護或更換時，必須嚴格遵守Trusted系統規定的步驟，特別是涉及到多模塊協同和表決邏輯時，不當操作可能影響系統安全狀態。建議在系統離線或安全狀態下進行關鍵維護操作。
