產品概述

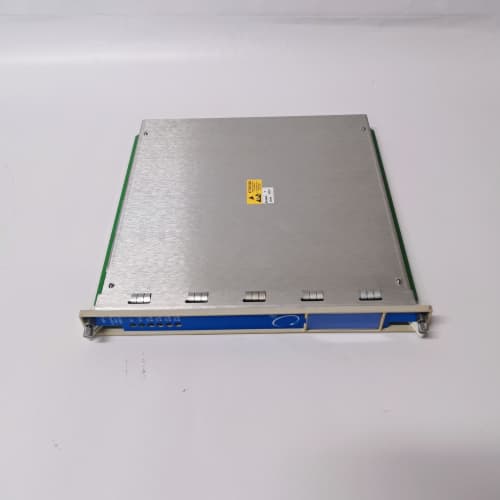

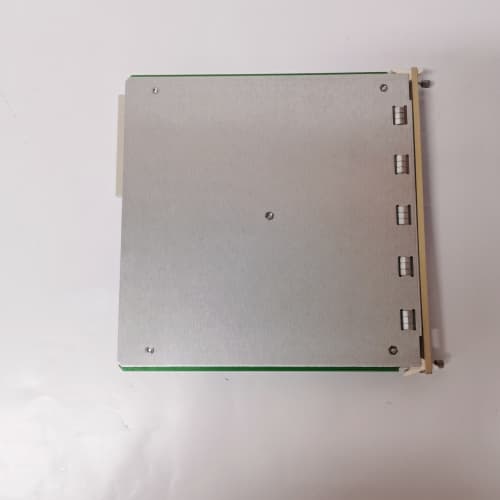

BENTLY 3500/32 125712-01 是本特利內華達（Bently Nevada，現屬貝克休斯旗下）System 3500機械保護系統中的一個關鍵模塊。具體而言，它是一款轉速/鍵相器模塊。在旋轉機械監測領域，轉速和相位（鍵相）信號是進行振動分析、動平衡校正、啟停機分析以及實現其他保護功能的基礎。BENTLY 3500/32 125712-01 模塊正是為此核心需求而設計，它接收來自安裝在轉子上的鍵相探頭（通常為渦流傳感器或磁電式傳感器）產生的脈沖信號，精確地測量出轉子的轉速（RPM）和相位角（相位參考）。該模塊提供多種輸出，包括模擬量轉速信號、數字量轉速報警/危險信號以及用于同步數據采集的鍵相脈沖。作為3500框架的一部分，它是實現機械狀態監測、故障診斷和早期預警的關鍵傳感器接口。選擇 BENTLY 3500/32 125712-01，意味著為您的關鍵旋轉機械配備了精準可靠的“速度與相位基準源”，是整個監測系統得以有效工作的基石。

產品參數

• 所屬系統：Bently Nevada System 3500 機械保護系統。

• 模塊類型：轉速/鍵相器模塊。

• 輸入信號：接收來自渦流鍵相探頭或磁電式轉速傳感器的脈沖輸入信號（通常為電壓脈沖）。

• 測量功能：

  • 轉速測量：精確計算并顯示轉子轉速（單位：RPM）。

  • 鍵相測量：識別每轉一次的參考脈沖（鍵相脈沖），為振動信號的相位分析提供基準。

  • 零轉速檢測：監測轉子是否處于靜止或極低轉速狀態。

• 輸出信號：

  • 模擬量輸出：提供與轉速成比例的4-20 mA模擬量信號，可傳輸至DCS/PLC用于顯示或記錄。

  • 繼電器輸出：提供轉速報警和危險繼電器觸點輸出（常開/常閉），用于觸發外部報警或停機聯鎖。

  • 鍵相脈沖輸出：提供經過調理的鍵相脈沖信號，用于同步框架內其他監測模塊（如振動監測器）的數據采集。

• 測量范圍：支持寬廣的轉速測量范圍（例如0至30,000 RPM或更高，具體取決于配置和探頭類型）。

• 精度：高精度轉速測量，通常誤差小于±1 RPM。

• 動態響應：能夠快速跟蹤轉速變化，適用于啟停機瞬態過程分析。

• 診斷功能：具備輸入信號丟失（探頭故障）、信號幅值過低/過高、模塊硬件故障等診斷能力，并通過前面板LED和框架通信上報。

優勢與特點

1. 精確可靠的轉速與相位基準：BENTLY 3500/32 125712-01 的核心價值在于提供高度精確和穩定的轉速與鍵相信號。這對于分析振動信號的相位關系、識別不平衡、不對中等故障類型，以及實現可靠的超速保護至關重要。

2. 強大的系統集成性：作為3500系統的原生模塊，它與框架內的振動監測模塊（如3500/42）、通信網關模塊等無縫集成。其輸出的鍵相脈沖直接用于同步整個框架的振動數據采集，確保了所有振動數據具有統一的相位參考。

3. 完善的多重輸出與保護功能：不僅提供監測數據，還直接提供用于控制的模擬量輸出和用于聯鎖的繼電器輸出?？梢栽O置多組獨立的報警和危險設定值（如升速報警、超速危險、零轉速），為機械提供多層次的轉速保護。

4. 優異的動態性能：模塊能夠精確捕捉和跟蹤快速變化的轉速，如在汽輪機或燃氣輪機的啟停過程中，為分析轉子通過臨界轉速時的振動行為提供準確的速度軸。

5. 全面的自診斷與維護便捷性：持續監測輸入信號質量和模塊自身健康狀態，預防因傳感器故障導致的誤保護。模塊支持熱插拔，便于在線維護和更換。

應用領域與案例

應用領域：所有裝有高速旋轉機械并需要轉速監測與保護的行業，包括：電力行業（汽輪機、燃氣輪機、發電機、風機）、石油天然氣（壓縮機、泵）、冶金、造紙以及船舶推進。

應用案例：

• 300MW汽輪機超速保護與監測：在汽輪機軸上安裝一個鍵相探頭，其信號接入 BENTLY 3500/32 125712-01 模塊。模塊實時計算轉速，當轉速超過設定的危險值（如3300 RPM）時，其危險繼電器立即動作，通過硬接線觸發緊急停機電磁閥，防止“飛車”災難。同時，4-20mA轉速信號送入DCS，用于操作員監控和記錄。

• 燃氣輪機啟動過程振動分析：在燃氣輪機啟動并網過程中，轉子會經過幾個臨界轉速區。3500/32 模塊提供的精確轉速和鍵相信號，與3500/42振動模塊同步，繪制出波特圖（Bode Plot）或極坐標圖，幫助工程師分析啟動過程中的振動特性，評估轉子動平衡狀態和支撐系統穩定性。

• 大型壓縮機組的零轉速聯鎖與盤車控制：在壓縮機組停機后，需要投入盤車裝置以防止轉子熱彎曲。BENTLY 3500/32 125712-01 的零轉速檢測功能，在確認轉子完全停止后，發出信號允許盤車電機啟動。同時，在運行中若轉速低至危險值，也可發出報警。

與競品對比分析

與通用PLC通過高速計數模塊采集轉速、或其他品牌（如艾默生CSI、申克Vibro-Meter）的獨立轉速監測儀表相比，BENTLY 3500/32 125712-01 的核心優勢在于：

• 在機械保護系統內的深度整合與協同：它不是孤立的轉速表，而是3500整體保護架構中的關鍵一環。其鍵相輸出直接驅動整個框架的同步采樣，這是實現高級振動分析（如階次分析、啟停機分析）的基礎，這是通用方案難以實現的。

• 為旋轉機械量身定制的專業性能：其測量算法、濾波設置、報警邏輯都是針對旋轉機械的動態特性（如齒盤脈沖特性、信號抖動）而優化，在抗干擾和測量可靠性上更專業。

• 高可靠性與安全認證：作為安全相關保護系統的一部分，其設計遵循更嚴格的可靠性和失效安全原則。其繼電器輸出常用于直接觸發停機，因此其硬件的可靠性和失效模式經過了充分驗證。
  通用方案成本可能更低，靈活性更高，但在需要高可靠性保護、深度振動診斷和系統化管理的關鍵機組上，集成化的 BENTLY 3500/32 125712-01 方案是更專業、更可靠的選擇。

選型建議與注意事項

1. 確認探頭類型與系統需求：根據機械類型和安裝條件，選擇合適的鍵相探頭（渦流式或磁電式）。確認所需的轉速量程、報警/危險設定值數量以及是否需要模擬量輸出。

2. 框架兼容性與槽位：確認現有3500框架的型號和可用槽位，確保模塊兼容。通常轉速模塊需要安裝在框架的特定區域。

3. 探頭安裝與間隙調整：鍵相探頭的安裝至關重要。對于渦流探頭，需精確調整探頭與測速齒盤或鍵相標記的間隙至推薦值（通常在線性范圍中點），并確保標記清晰、唯一（每轉一個脈沖）。

4. 組態與設定：使用本特利的組態軟件（如System 1*或框架便攜式組態器）對模塊進行配置，包括探頭類型、齒數、報警設定值、輸出量程等。參數設置錯誤將導致測量不準。

5. 信號電纜與屏蔽：使用高質量的同軸電纜或雙絞屏蔽電纜連接探頭與模塊。屏蔽層應在框架端單點接地，避免信號干擾。

6. 測試與校驗：安裝后，在機組靜止時測試零轉速和輸入信號檢測功能。在機組運行后，使用便攜式轉速表比對讀數，校驗模塊測量精度。定期測試超速保護回路的功能。

7. 備件策略：建議儲備關鍵備件。采購時提供完整型號 BENTLY 3500/32 及備件號 125712-01，通過授權渠道購買以確保正品。
