BENTLY 125704-01：?jiǎn)瓮ǖ磊吔教筋^電源與信號調理器

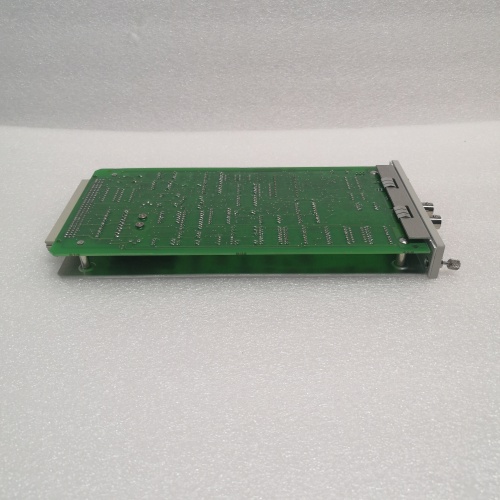

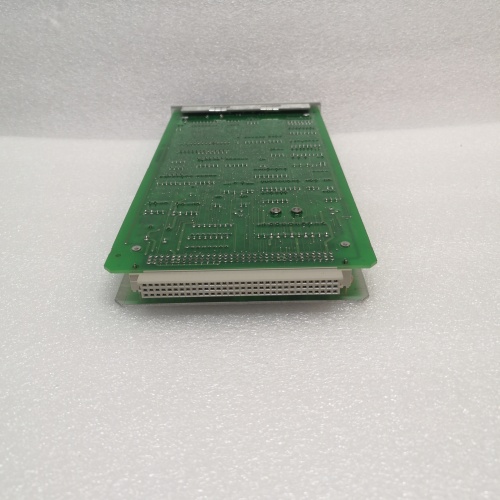

產品描述

BENTLY 125704-01 是本特利內華達（Bently Nevada） 機器狀態監測和保護系統中的核心信號調理與電源模塊。該模塊設計用于連接單個電渦流趨近式探頭（趨近器），為其提供必需的-24 VDC激勵電源，并將探頭的原始射頻（RF）信號轉換為用于振動和位置測量的標準化工業模擬輸出。BENTLY 125704-01 是物理趨近式傳感器與PLC、DCS或?qū)Ｓ谜駝?dòng)監視器等監控設備之間的關鍵電子接口。它專為在要求精確測量軸相對振動、軸向位置（推力）和轉速的嚴苛工業環境中可靠、精確地運行而設計。對于維護和儀表工程師而言，BENTLY 125704-01 是構建或維護單通道趨近式測量回路的核心組件。有關 BENTLY 125704-01 的技術數據可在本特利內華達的傳感器系統文檔中找到。

產品參數

• 產品類型： 單通道趨近式傳感器電源 / 信號調理器

• 制造商系列： 本特利內華達（現屬貝克休斯），3300/3500系統組件家族的一部分。

• 模塊型號： 通常以此通用部件號引用；可能集成到其他組件中或作為獨立單元使用。

• 產品貨號 / 訂單代碼： 125704-01

• 通道數量： 1通道。

• 輸入（來自探頭）： 通過同軸電纜連接標準本特利內華達電渦流趨近式探頭（例如，5 mm、8 mm、11 mm）。

• 探頭激勵： 提供-24 VDC，約12 mA電流，為探頭的振蕩器電路供電。

• 輸出信號：

  • 動態振動（交流輸出）： 0至10 V峰峰值交流信號，按200 mV/mil（7.87 V/mm）的振動位移比例縮放。

  • 靜態間隙/位置（直流輸出）： -2至-18 VDC信號，與探頭尖端與被測金屬靶面（軸）之間的平均距離成正比。

• 電源要求： 通常需要外部+24 VDC輸入為其自身供電。

• 頻率響應： 適用于0 Hz（直流位置信號）至10 kHz或更高（振動信號）。

• 線性范圍： 在所連接探頭規定的線性范圍內工作（通常是探頭指定范圍的中間80%）。

• 連接方式： 螺絲端子用于電源和信號輸出；BNC或同軸連接器用于探頭輸入。

• 安裝方式： DIN導軌或面板安裝。

優勢與特點

• 工業標準輸出： 提供通用的200 mV/mil模擬輸出，確保與幾乎所有監視系統、PLC模擬量輸入卡和數據采集系統的直接兼容性。

• 可靠且成熟的設計： 作為本特利內華達的核心組件，BENTLY 125704-01 在關鍵機器保護應用中擁有長期可靠的運行記錄。

• 雙路輸出信號： 從單個探頭同時提供動態振動（交流）和靜態位置（直流）信息，最大化診斷能力。

• 系統校準的關鍵： 作為測量回路中經過校準的已知參考點，能夠?qū)崿F(xiàn)精確的間隙設定和系統驗證。

• 堅固的結構： 專為承受具有電氣噪聲和溫度變化的工業環境而建造。

• 簡化集成： 為將趨近式探頭集成到非本特利內華達的控制或監視系統提供了直接的接口。

應用領域案例

• 渦輪機械監測： 用于蒸汽輪機、燃?xì)廨啓C(jī)、壓縮機和大功率泵上軸徑向振動或軸向位置的單點測量。

• 鍵相（Keyphasor?）參考信號： 常用于調理來自鍵相探頭（每轉一次標記）的信號，為振動分析提供轉速和時序參考。

• 獨立測量： 適用于臨時或永久監測點，在這些點無需安裝完整的多通道監視系統，可將數據直接送入工廠DCS或PLC。

• 改造與升級： 用于更新現有的測量回路，替換老舊或過時的信號調理器，同時保留現有的探頭和布線。

• 測試臺與研發： 為旋轉設備原型機的實驗室測試提供可靠的信號源。

與競爭產品對比

BENTLY 125704-01 與AMOT（3400系列） 和Metrix 等其他制造商的單通道趨近式電源競爭。其主要優勢在于其標準化特性，以及作為本特利內華達探頭（業界標準）事實上的接口的普遍應用。與本特利內華達3500機架中的多通道調理模塊（如3500/32）相比，125704-01 是一個獨立的模擬設備，不具備集成的數字診斷和通信功能。然而，在集成到第三方系統時它更為靈活。與通用的直流電源和放大器相比，它專為滿足電渦流探頭的獨特需求而設計和校準，確保了精確和線性的性能。

選型建議與注意事項

1. 探頭兼容性： 確認所連接的趨近式探頭是兼容的、需要-24 VDC激勵的本特利內華達（或等效）電渦流探頭。使用不兼容的探頭將無法工作。

2. 電源要求： 確保外部+24 VDC輸入電源潔凈、穩定并正確熔斷。電源上的噪聲將直接影響測量精度。

3. 電纜長度與類型： 從探頭到 BENTLY 125704-01 的總電纜長度必須在探頭類型規定的限值內（標準電纜通常為1000英尺/305米）。使用正確的同軸電纜（例如本特利內華達部件號）。

4. 關鍵校準（間隙設定）： 最關鍵的步驟是機械“間隙設定”。必須物理安裝探頭，使得在軸對中時能達到規定的“間隙電壓”（通常在-9至-11 VDC之間以獲得最佳線性范圍）。這需要千分尺和模塊的直流輸出電壓表。

5. 輸出信號解讀： 將交流輸出連接到交流耦合輸入用于振動測量，將直流輸出連接到真正的直流輸入用于位置測量。連接錯誤將導致讀數不正確。

6. 采購來源： 采購 BENTLY 125704-01 時，請確保從信譽良好的正宗本特利內華達組件供應商處購買。假冒或校準不良的單元可能導致錯誤讀數和機器保護失效。如有可能，請務必驗證模塊的校準狀態。
