產品描述

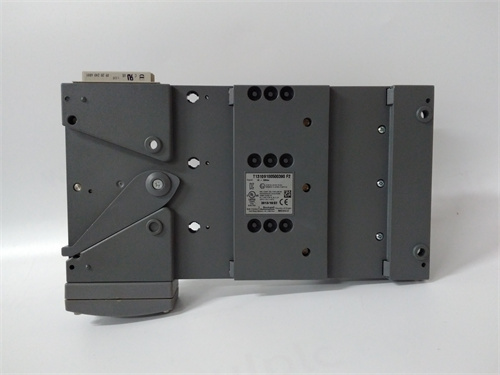

ICS TRIPLEX 9100 是羅克韋爾自動化（Rockwell Automation）旗下ICS Triplex品牌的一款旗艦級三重模塊化冗余（TMR）容錯控制器，專為最高級別的安全關鍵型應用而設計。該控制器系統代表了安全儀表系統（SIS）和關鍵控制領域的頂尖技術，其核心理念是通過硬件層面的三重化冗余架構來實現極高的安全性與可用性。ICS TRIPLEX 9100 系統由三個完全獨立的、同步運行的通道組成，每個通道包含自己的處理器、I/O和電源。系統通過“三取二”表決機制對所有輸入、邏輯運算和輸出進行處理，確保任何單一硬件故障都不會導致系統失效或產生危險的誤動作。部署ICS TRIPLEX 9100 是為工藝過程提供SIL 3（安全完整性等級3）最高級別安全保障的行業標準選擇。

產品參數

• 制造商： 羅克韋爾自動化（Rockwell Automation） - ICS Triplex

• 系統型號： 9100 系列 TMR 容錯控制器

• 架構： 三重模塊化冗余（Triple Modular Redundancy, TMR）

• 安全完整性等級： 符合IEC 61508標準，最高可達SIL 3認證。

• 可用性： 設計實現大于99.999%的系統可用性。

• 處理器： 每個通道配備獨立的、高性能的微處理器。

• I/O系統： 同樣采用三重化設計的I/O模塊，每個通道獨立讀取現場信號并進行表決。

• 通信： 支持與上層DCS、SCADA系統進行安全、可靠的通信（如通過Modbus TCP/IP、OPC等協議）。

• 診斷與維護： 具備全面的在線診斷功能，支持模塊級熱插拔，允許在線維護而不中斷過程。

• 編程軟件： 使用專用的Trusted? TMR 編程軟件進行安全邏輯的組態、仿真和調試。

優勢與特性

1. 無與倫比的容錯能力與安全性： ICS TRIPLEX 9100 的TMR硬件架構是其核心優勢。它能容忍任何單一故障（包括處理器、I/O、電源、背板），并能在檢測到故障后繼續安全運行，為人員和資產提供最高等級的保護。

2. 極高的系統可用性： 結合在線診斷和模塊熱插拔功能，系統可在不中斷保護功能的情況下更換故障模塊，最大限度地減少計劃外停車，滿足連續生產過程的嚴苛要求。

3. 確定性的響應與表決機制： 系統在每一個掃描周期內都對輸入、邏輯和輸出進行同步和表決，確保輸出的正確性和確定性，這對于實現快速、可靠的安全聯鎖至關重要。

4. 完整的安全生命周期支持： 從設計、工程、安裝、操作到維護和停用，ICS TRIPLEX 9100 系統提供完整的工具鏈和文檔支持，幫助用戶滿足功能安全的國際標準和法規要求。

5. 強大的可擴展性與集成性： 系統支持從小規模聯鎖到大規模、復雜的安全應用，并能與羅克韋爾及其他主流制造商的DCS和PLC系統無縫集成。

應用領域案例

• 石油與天然氣： 海上平臺及陸上終端的緊急關斷（ESD）系統、火氣檢測與保護（F&G）系統、燃燒器管理系統（BMS）。

• 化工與石化： 反應器、高壓容器、裂解爐等關鍵設備的超壓保護和安全聯鎖系統。

• 發電（火電/核電/水電）： 鍋爐保護系統（FSSS）、汽輪機緊急跳閘系統（ETS）、反應堆停堆系統。

• 長輸管線： 管線泄漏檢測、壓力保護及泵站安全控制系統。

• 制藥與特種化工： 涉及高?；瘜W(xué)反應和有毒物質的安全隔離與序列控制。

與競爭產品比較

與其他主流安全系統相比，ICS TRIPLEX 9100 的定位非常明確：

• 與霍尼韋爾（Honeywell）SM、施耐德（Schneider）Triconex對比： 這三者（Honeywell SM, Triconex, ICS Triplex）是TMR安全控制器市場的三大主要競爭者。ICS TRIPLEX 9100 與Triconex系統在TMR原理上相似，均強調硬件表決。其差異可能體現在I/O處理方式、編程軟件體驗、與母公司（羅克韋爾）其他產品（如ControlLogix）的集成深度上?；裟犴f爾SM系統則更強調其“四重化”（Quad）概念。

• 與“二取一”帶診斷（1oo2D）系統對比： 與采用雙重化架構的系統（如西門子S7-400H/F、艾默生DeltaV SIS）相比，9100 的TMR架構在容忍危險故障的能力和無需停車維護（在線更換）方面通常被認為具有理論上的優勢，但系統也更為復雜和昂貴。

• 市場定位： ICS TRIPLEX 9100 在要求最極端可靠性和可用性的超大型、高風險行業（如海上油氣、大型化工）中擁有穩固的市場份額和口碑。

選型建議與注意事項

1. 明確安全要求與SIL等級： 選型的根本依據是工藝危害分析（PHA）得出的安全要求規格書（SRS）和所需達到的SIL等級。只有在要求SIL 3或極高可用性的場合，才應考慮ICS TRIPLEX 9100 這類TMR系統。

2. 進行詳細的安全生命周期管理： 采用此類系統意味著必須遵循完整的功能安全管理流程，包括設計、驗證、安裝、操作和維護。企業需具備相應的能力和資源，或借助有資質的集成商。

3. 評估總體擁有成本（TCO）： TMR系統的前期硬件、軟件和工程成本較高。選型時應綜合評估其因高可用性帶來的生產損失減少、維護便利性以及全生命周期的成本效益。

4. 必須通過授權渠道獲?。?/span> 安全系統的采購、工程和服務必須通過羅克韋爾自動化/ICS Triplex的官方授權渠道進行。這是確保系統認證完整性、獲得有效技術支持和保修的前提。嚴禁使用非授權來源的硬件和軟件。詳細信息請查詢：ICS TRIPLEX 9100。

5. 重視專業工程與培訓： 系統的組態、編程和調試必須由經過ICS Triplex Trusted系統專門培訓并認證的工程師完成。用戶的操作和維護人員也需要接受相應培訓。

6. 規劃完善的測試與維護策略： 制定定期的功能測試計劃（如每月部分測試、每年全面測試），以驗證安全功能始終有效。充分利用系統的在線診斷和熱插拔功能，實施預測性和預防性維護。
