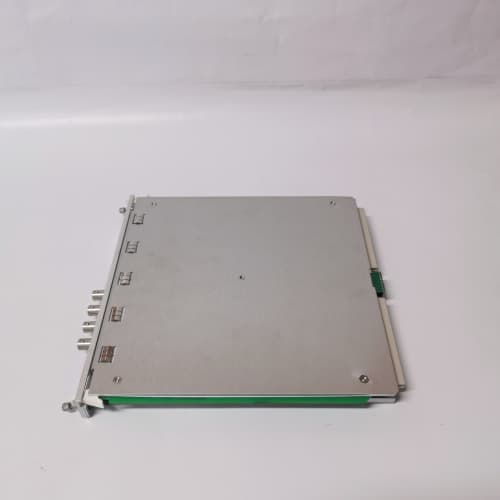

BENTLY 3500/42M 140734-02 是本特利內華達 3500 系列核心的四通道振動與位置監測模塊，專為工業旋轉機械的精準保護和狀態監測打造，是高端設備健康管理系統的關鍵硬件。BENTLY 3500/42M 140734-02 可接收電渦流位移、速度及加速度傳感器的多類型信號，能同時監測徑向振動、軸向位置等十余項設備參數，在高速旋轉設備監測中，BENTLY 3500/42M 140734-02 憑借三模冗余邏輯設計，實現組件故障下的不間斷監測，有效規避設備突發故障風險。該產品可無縫融入 BENTLY 3500 機械保護系統，搭配 3500/34 繼電器模塊實現報警與停機的自動化聯動，BENTLY 3500/42M 140734-02 的工業級抗惡劣工況設計，讓其成為電力、石化等領域關鍵旋轉設備監測的優選模塊。
產品參數
- 工作電源：24VDC，500mA，適配工業標準直流供電
- 工作溫度：-40℃~70℃，耐受極端高低溫工業環境
- 輸入信號：4V 峰峰值，兼容電渦流、速度、加速度傳感器
- 頻率范圍：2Hz~20kHz，可捕捉高頻軸承故障振動信號
- 監測精度：±1% 滿量程，16 位分辨率，數據采集無偏差
- 通道配置：4 個獨立監測通道，通道間無交叉干擾
- 測量功能：支持徑向振動、軸向位置、差脹、偏心等十余項參數
- 防護等級：IP20，適配 3500 系列機架內安裝
- 響應時間：＜1 秒，快速捕捉設備狀態異常
- 輸出聯動：可對接 3500/34 繼電器模塊，實現報警 / 停機自動觸發
優勢和特點
- 四通道多參數同步監測：單模塊可同時接入 4 路不同類型傳感器，覆蓋旋轉設備核心監測參數，無需多模塊組網，降低系統搭建成本
- 三模冗余高可靠設計：關鍵電路集成三模冗余邏輯，單組件故障時仍能維持正常監測，杜絕監測中斷和誤報警，適配安全關鍵型應用
- 寬信號兼容與高精度：支持電渦流、速度、加速度等多類型傳感器信號，±1% 滿量程精度可捕捉設備微小故障信號，實現早期預警
- 系統無縫聯動：100% 適配 BENTLY 3500 系列機械保護系統，可與繼電器、上位機無縫對接，實現數據采集 - 狀態分析 - 安全動作的全流程自動化
- 極端工況適配性：-40℃~70℃超寬工作溫域，抗工業振動、粉塵干擾，可穩定運行于煉油廠、渦輪機房等惡劣環境
- 便捷診斷與組態：支持 3500 框架組態軟件編程，自帶通道、傳感器狀態實時診斷功能，快速定位故障點，縮短設備維護時間
- 可編程報警閾值：用戶可自定義多級別報警設置點，針對不同設備故障類型設置差異化預警，提升設備保護的靈活性
應用領域及應用案例
應用領域
BENTLY 3500/42M 140734-02 廣泛應用于電力、石油天然氣、化工、冶金等行業，核心適配高速旋轉關鍵設備的狀態監測與保護，包括燃氣輪機、蒸汽輪機、發電機、大型壓縮機、泵組、風機等設備，是工業核心設備健康管理系統的標配模塊。
應用案例
- 電力行業：某聯合循環電廠在燃氣輪機監測系統中部署 BENTLY 3500/42M 140734-02，實時監測渦輪葉片振動頻率，捕捉葉片侵蝕早期信號，搭配繼電器模塊實現超閾值自動停機，電廠渦輪機非計劃停機次數減少 90%
- 石油化工：某海上鉆井平臺采用該模塊監測壓縮機群振動與軸位移，4 通道同步采集 8 臺壓縮機核心參數，實現遠程集中監控，壓縮機維護周期延長 40%，海上設備維護成本降低 35%
- 冶金行業：某鋼鐵企業將 BENTLY 3500/42M 140734-02 用于高爐鼓風風機監測，精準捕捉軸承磨損的高頻振動信號，提前 30 天預警故障，避免風機停機導致的高爐停產，單條產線年減少經濟損失超 800 萬元
- 水利行業：某大型水電站在水輪發電機組改造中使用該模塊，監測主軸擺度與徑向振動，實時調節機組運行參數，機組運行穩定性提升 85%，無因設備故障導致的發電中斷
與競品產品的對比
| 對比維度 | BENTLY 3500/42M 140734-02 | 同類型第三方振動監測模塊 |
|---|
| 通道與功能 | 4 獨立通道，支持十余項參數監測，多傳感器兼容 | 2-3 通道，監測參數單一，僅支持固定類型傳感器 |
| 可靠性設計 | 三模冗余邏輯，組件故障不中斷監測，無漏報誤報 | 無冗余設計，單組件故障即停機，易出現監測盲區 |
| 測量精度 | ±1% 滿量程，16 位分辨率，高頻信號捕捉能力強 | ±2%-3% 滿量程，分辨率≤14 位，易遺漏微小故障信號 |
| 系統兼容性 | 100% 適配 BENTLY 3500 系統，與上下游模塊無縫聯動 | 僅部分適配第三方系統，需額外調試，易出現通信卡頓 |
| 工況適配性 | -40℃~70℃超寬溫域，抗惡劣工業環境 | 常規溫域 - 20℃~60℃，僅適用于室內常規環境 |
| 故障診斷 | 自帶傳感器、通道實時診斷，快速定位故障 | 無專屬診斷功能，故障排查需外接設備，效率低 |
| 聯動能力 | 可直接對接繼電器模塊，實現自動報警 / 停機 | 需額外配置轉接模塊，聯動響應延遲＞3 秒 |
選型建議和注意事項
選型建議
- 設備適配選型：針對燃氣輪機、發電機等高速旋轉關鍵設備，優先選擇 BENTLY 3500/42M 140734-02，其多參數監測和冗余設計可滿足高安全需求；小型泵組、風機可搭配本特利小通道監測模塊
- 工況選型：在海上、冶金、極地等極端溫濕度工況下，直接選用該模塊，其超寬溫域設計優于第三方產品；常規室內設備監測可結合項目預算綜合考量
- 系統配套選型：若現有系統為 BENTLY 3500 機械保護系統，選型時搭配 3500/34 繼電器模塊，實現監測 - 報警 - 停機的全自動化，提升設備保護效率
- 拓展需求選型：中大型設備集群監測場景，可多臺 BENTLY 3500/42M 140734-02 組網，預留 1-2 個通道接口，滿足后期監測測點增加需求
- 精度需求選型：對故障早期預警要求高的場景（如精密軸承、渦輪葉片監測），優先選擇該模塊，其高頻信號捕捉能力遠優于第三方產品
注意事項
- 安裝規范：需嵌入 BENTLY 3500 系列專用機架，嚴格按照插槽標識安裝，嚴禁混插其他型號模塊，安裝前做好靜電防護
- 傳感器匹配：需搭配本特利原廠電渦流、速度 / 加速度傳感器，避免第三方傳感器導致的信號不兼容、測量精度偏差問題
- 供電要求：采用穩定的 24VDC 工業電源，電源端加裝浪涌保護器，避免電壓浪涌損壞模塊內部采集芯片
- 布線要求：傳感器線路采用屏蔽線，屏蔽層單端接地，信號線路與動力線路分開布線，間距不小于 50cm，防止電磁干擾
- 組態設置：通過 BENTLY 3500 框架組態軟件進行參數編程和報警閾值設置，嚴禁隨意更改組態參數，避免監測異常
- 維護保養：定期清潔模塊接口與機架插槽，清除粉塵油污，每 3 個月進行一次通道精度校準，每 6 個月做一次全系統聯動測試
- 備件儲存：備用的 BENTLY 3500/42M 140734-02 需儲存在干燥通風環境，溫度控制在 5℃~35℃，避免陽光直射和劇烈碰撞
- 采購渠道：務必從本特利官方授權經銷商采購，確保產品為原廠正品，保障原廠質保服務和技術支持，避免假冒產品導致的監測失效
