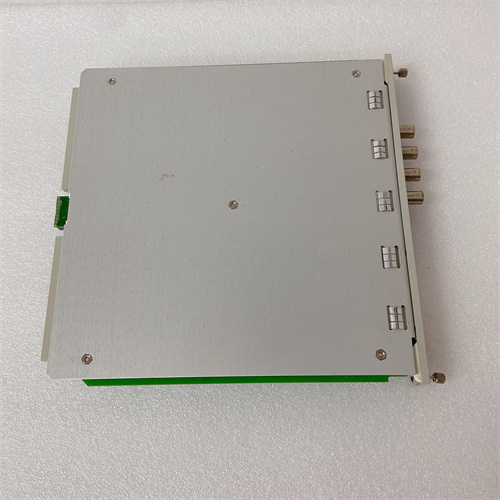

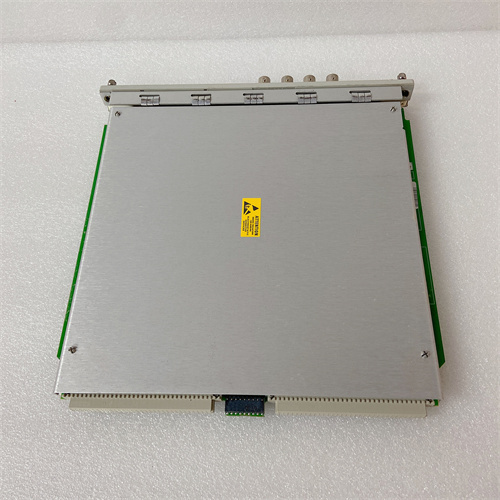

BENTLY 3500/42 140471-01

產品描述
BENTLY 3500/42 140471-01 是貝克休斯Bently Nevada公司著名的3500機械狀態監測系統中，一款至關重要的監測模塊——雙通道位移/速度輸入模塊。該模塊是連接非接觸式電渦流位移傳感器（Proximitor）與3500系統的核心接口。BENTLY 3500/42 專門用于精確測量和監測大型旋轉機械（如汽輪機、燃?xì)廨啓C(jī)、壓縮機和大型泵）的軸徑向振動（X-Y方向）、軸向位移（推力位置）和轉速/相位（Keyphasor）。通過處理來自電渦流探頭的信號，它提供了對旋轉部件機械健康狀況最直接的洞察，是預防性維護和故障診斷的基石。采用 BENTLY 3500/42 意味著為關鍵機組配備了行業認可的“聽診器”。其部件號 140471-01 明確了該模塊的具體版本和配置。要獲取詳細的技術文檔，請?jiān)L問官方頁面：BENTLY 3500/42 140471-01。

產品參數

• 產品類型： 雙通道位移/速度監測模塊

• 所屬系統： Bently Nevada 3500 機械保護與狀態監測系統

• 輸入通道： 2個獨立的位移/速度輸入通道。

• 傳感器兼容性： 專為連接Bently Nevada的8mm或11mm電渦流位移探頭及其配套的延伸電纜和前置器（Proximitor）設計。

• 測量功能：

  • 動態信號： 直接測量軸的相對振動位移（峰-峰值，單位為微米或密爾）。

  • 靜態信號（間隙電壓）： 測量探頭與被測軸表面的平均間隙（DC電壓），用于監測軸向位置（如推力軸承磨損）和傳感器健康狀態。

  • 轉速/相位參考（Keyphasor）： 其中一個通道通?？膳渲脼榻邮誎eyphasor信號，用于提供轉速和振動相位信息。

• 信號輸出： 向3500框架內的監測器模塊、中繼模塊和通信網關提供處理后的動態和靜態電壓信號。

• 診斷功能： 提供傳感器回路故障（開路、短路）、間隙電壓超限等診斷。

優勢與特點

• 極高的可靠性與診斷能力： 作為安全關鍵系統的一部分，BENTLY 3500/42 采用冗余電源和嚴格的“故障-安全”設計。其強大的傳感器診斷功能，可提前預警探頭或電纜故障，避免保護功能喪失。

• 卓越的測量精度與穩定性： 提供高分辨率、低噪聲的信號調理，確保振動和位移數據的準確性和重復性，為精確的機械分析奠定基礎。

• 靈活的配置與多功能： 每個通道可獨立配置為徑向振動、軸向位移或Keyphasor輸入，適應多樣的監測需求。

• 無縫系統集成： 作為3500系列的標準模塊，與機架、電源、監測器及系統軟件（如System 1）完美集成，實現從數據采集到高級診斷的完整工作流。

• 全球工業標準： 在全球電力、石油化工等重工業領域被廣泛采用和信賴，是機械保護的事實標準之一。

應用領域案例

• 發電廠汽輪發電機組： 監測高中低壓轉子各軸承的X-Y向徑向振動、轉子軸向位移以及提供用于動平衡的鍵相信號，構成跳機保護的核心。

• 石油天然氣離心式壓縮機： 監測壓縮機轉子在軸承處的振動，防止因喘振、不平衡或不對中引發的機械故障，保障管道輸送安全。

• 煉化廠大型原料泵/透平機： 監測高速泵或驅動透平的軸振動，實現預測性維護，避免非計劃停機造成的巨大生產損失。

• 冶金行業高爐鼓風機： 監測風機主軸的振動和軸向位置，保障連續生產線的穩定供風。

與競爭產品的比較
與通用數據采集系統或PLC模擬量輸入模塊相比，BENTLY 3500/42 140471-01 是專用、安全級的監測保護設備。其主要競爭對手是其他專業廠商的同類模塊，如艾默生（Emerson）CSI 6500系統的位移輸入卡，或申克（Schenck）Vibrocontrol系列模塊。BENTLY 3500/42 的核心優勢在于其無可匹敵的市場占有率、經過數十年極端環境驗證的可靠性、以及在機械故障診斷領域深厚的知識庫和算法支持。對于追求最高安全性和資產保護水平的用戶，它通常是首選。

選型建議與注意事項

1. 系統兼容性確認： BENTLY 3500/42 必須安裝在3500系列框架中，并與其他3500模塊（如電源模塊、監測器模塊）配套使用。確認框架型號和固件版本兼容性至關重要。

2. 傳感器系統匹配： 必須選擇與 3500/42 模塊電氣兼容的Bently Nevada電渦流探頭、延伸電纜和前置器。探頭的尺寸（8mm/11mm）、靈敏度、線性范圍和安裝間隙必須根據機械設計嚴格選定。

3. 安裝與校準的專業性： 電渦流探頭的安裝（間隙設定、固定方式）和系統校準（靜態間隙電壓設置、動態量程校準）必須由經過培訓的專業人員執行，否則將導致測量錯誤或保護失靈。

4. 配置與組態： 模塊安裝后，需通過專用軟件（如Bently Nevada的System 1）或本地框架接口進行通道功能、報警閾值、濾波等參數的詳細組態。

5. 安全規范理解： 該模塊是安全相關系統（SIS）的一部分。其安裝、測試和維護必須遵循嚴格的工廠安全規程和廠家指導，任何修改都需經過評估和授權。
