NI PXI-6527 是 National Instruments (NI) 公司生產的一款基于 PXI 平臺的高性能工業數字 I/O 接口模塊。有關此產品的詳細技術規格、驅動軟件和用戶手冊，請?jiān)L問官方產品鏈接。該模塊專為需要高速、可靠的數字信號采集與生成的應用而設計，是測試、測量和控制系統中處理離散信號的理想選擇。

產品描述

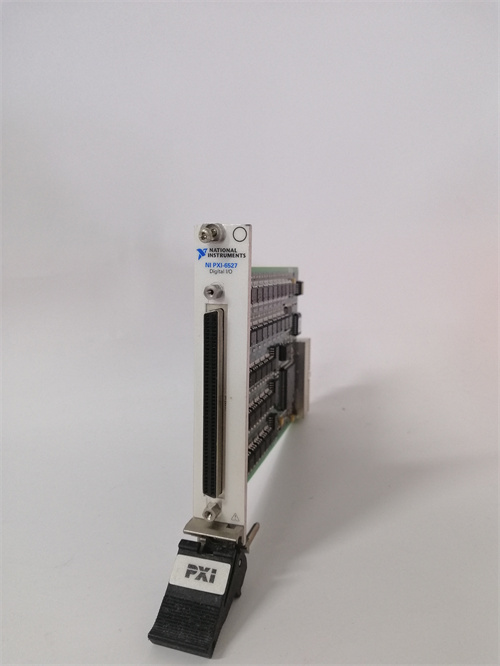

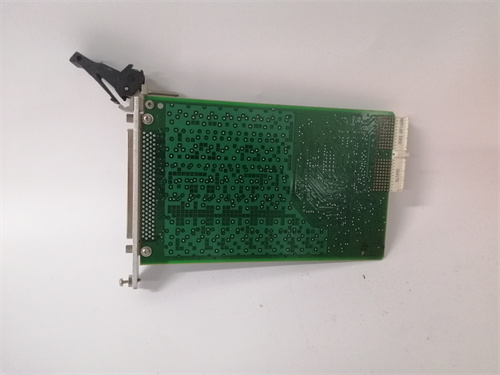

NI PXI-6527 是一款堅固的 32 通道隔離數字 I/O 模塊。它采用 PXI 總線標準，可以插入任何 PXI 或 PXI Express 機箱，與系統中的控制器、其他測量模塊協同工作。該模塊的每路通道都提供獨立的 2500 Vrms 電氣隔離，能有效保護系統背板和控制器免受現場高壓瞬態和接地環路的影響。NI PXI-6527 的核心功能是作為數字輸入和輸出接口，其每個通道都可單獨配置為輸入或輸出。在構建自動化測試系統或高速工業控制應用時，集成 PXI-6527 模塊能夠?qū)崿F(xiàn)對大量開關、傳感器、繼電器或指示燈的精確控制和狀態讀取。這款 NI 數字 I/O 模塊以其高隔離度和靈活的通道配置而著稱，特別適合存在高壓或噪聲干擾的工業環境。

產品參數

• 功能： 隔離式工業數字 I/O 模塊（可編程為輸入或輸出）

• 總線標準： PXI，兼容 PXI Express 機箱

• 通道數量： 32 路獨立通道

• 隔離等級： 通道對地及通道間 2500 Vrms 連續隔離

• 輸入/輸出電壓范圍： 可接受高達 60 VDC 的信號，具體取決于配置

• 最大輸入/輸出電流： 每通道典型值約 24 mA（具體需參考手冊）

• 狀態指示： 每通道配有 LED 指示燈，顯示邏輯狀態

• 連接器： 兩個高密度 68 針 D-Sub 連接器（通常通過配套的接線盒或線纜連接現場信號）

• 軟件支持： 完全兼容 NI-DAQmx 驅動和配置管理軟件，支持 LabVIEW、C、Python 等多種編程環境

優勢與特性

NI PXI-6527 的主要優勢在于其極高的通道密度與強大的隔離保護能力相結合。其關鍵特性包括極高的安全性，2500 Vrms 的隔離為人員和設備提供了可靠保護。靈活的每通道可編程能力（輸入或輸出）使其能夠適應多樣化的應用需求，最大化硬件利用率。模塊支持高速的數字 I/O 操作，能夠處理快速變化的開關信號。作為 NI 生態系統的一部分，PXI-6527 受益于統一的 NI-DAQmx 驅動架構和廣泛的軟件支持，極大地簡化了編程、配置和系統集成工作。其工業級設計確保了在振動、沖擊和寬溫范圍內的穩定運行。

應用領域中的案例

該模塊廣泛應用于自動化測試、工業監測與控制以及科研領域。

• 半導體測試： 在集成電路測試機臺中，NI PXI-6527 用于提供和讀取大量數字測試向量，控制測試夾具上的繼電器矩陣，并監測被測器件的響應。

• 工業設備功能測試： 在汽車零部件（如 ECU、BCM）的生產線末端測試（EOL）中，該模塊用于模擬開關信號（如按鍵、傳感器）、驅動負載（如指示燈、繼電器）并驗證其功能是否正確。

• 電力電子測試： 用于監測和控制電源模塊、逆變器的狀態信號和保護信號，其高隔離特性確保在測試高壓設備時數據采集系統的安全。

與競品的比較

與傳統 PLC 的數字量 I/O 模塊相比，NI PXI-6527 位于不同的應用賽道。它屬于模塊化儀器范疇，主要面向高速、高精度的測試測量和需要靈活編程的研發應用，其通道配置靈活性和軟件生態系統（特別是與 LabVIEW 的集成）遠超傳統 PLC。與其他品牌的 PXI 數字 I/O 模塊（如 Keysight, Adlink）相比，PXI-6527 的核心競爭力在于其與 NI 軟硬件平臺（如 PXI 控制器、NI-DAQmx、LabVIEW）的無縫集成，提供了從硬件驅動到高級應用開發的全棧解決方案，極大地降低了系統集成的復雜性和開發周期。

選型建議與注意事項

1. 明確應用需求： 選型前需明確通道數、隔離等級、電壓/電流范圍以及所需的 I/O 速度。確認 PXI-6527 的規格完全滿足要求。

2. 系統集成考慮： 該模塊必須插入 PXI 或 PXIe 機箱中，并需要配套的接線盒（如 NI SCB-68A）和線纜。需確保機箱有空余槽位和足夠的系統帶寬。

3. 電氣安全設計： 盡管模塊本身具有高隔離，但現場接線仍須遵循電氣安全規范，正確處理高壓和接地。確?，F(xiàn)場信號電壓在模塊額定范圍內。

4. 軟件與驅動： 使用前必須安裝正確的 NI-DAQmx 驅動軟件。建議熟悉 NI MAX (Measurement & Automation Explorer) 進行硬件配置和測試。

5. 采購與兼容性： 采購時確認完整型號 NI PXI-6527。注意其與您現有 PXI 機箱和控制器的兼容性（如電源需求、插槽類型）。建議通過 NI 官方或授權分銷商渠道購買，以獲得正品保證、最新驅動和技術支持。
