BENTLY 330104-00-05-10-02-CN

產品描述

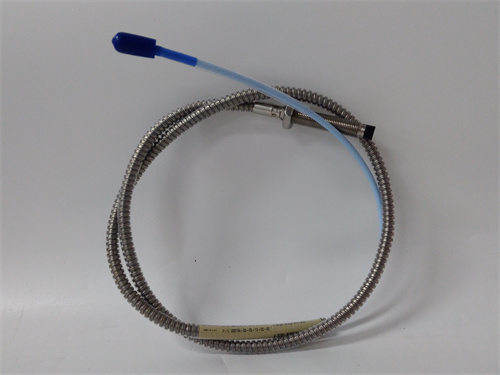

BENTLY 330104-00-05-10-02-CN 是貝克休斯Bently Nevada公司生產的機械狀態監測產品。該部件號表明它是一個完整的電渦流位移傳感器系統組件，通常包含探頭、延伸電纜和前置器（Proximitor）。具體而言，這是一套用于測量旋轉機械（如汽輪機、壓縮機、泵）軸徑向振動或軸向位移的關鍵傳感元件。其中，“CN”后綴可能表示符合特定中國標準或配置。BENTLY 330104 系列傳感器以其高精度、高可靠性和長期穩定性而聞名于世，是構建3500等監測保護系統的基礎。將 BENTLY 330104-00-05-10-02-CN 正確安裝于關鍵機組，相當于為其裝上了感知機械健康狀況的“眼睛”。詳細技術參數請訪問官方頁面：BENTLY 330104-00-05-10-02-CN。

產品參數

• 產品類型： 電渦流位移傳感器系統（探頭 + 延伸電纜 + 前置器）

• 探頭直徑： 通常為8mm或11mm（具體由型號中的數字決定）。

• 探頭總長： 由“-00-05”等部分指定，表示探桿長度和螺紋尺寸，需根據安裝間隙和孔深選擇。

• 系統靈敏度： 標準靈敏度通常為7.87 V/mm（200 mV/mil），即每毫米位移產生特定電壓變化。

• 線性范圍： 探頭端部到被測表面之間的有效測量距離，典型值為0.25mm至2mm（或更寬，取決于型號）。

• 工作溫度： 探頭可耐受高溫（通常最高175°C或更高），延伸電纜和前置器適用于環境溫度。

• 輸出信號： 前置器將間隙變化轉換為與電源電壓成比例的直流電壓信號（如-24V至-2V）。

• 配套兼容性： 設計用于與Bently Nevada的監測系統（如3500系列監測器）配套工作。

優勢與特點

• 非接觸式高精度測量： BENTLY 330104 采用電渦流原理，無需接觸高速旋轉的軸，即可實現微米級精度的位移和振動測量，無磨損，壽命長。

• 極高的可靠性與穩定性： 采用特殊的線圈設計、高品質的電纜和堅固的封裝，能夠在高溫、高壓、高振動和油污的惡劣工業環境中長期穩定工作。

• 完整的系統匹配性： 作為原廠傳感器套件，探頭、電纜和前置器經過精確匹配和校準，確保整個測量回路達到最佳性能，避免因混用不同品牌或批次組件導致的測量誤差。

• 豐富的診斷信息： 通過監測前置器輸出的間隙電壓（直流偏置），可以判斷探頭安裝間隙是否合適、探頭或電纜是否發生故障（如開路、短路）。

• 全球工業標準： 是全球旋轉機械狀態監測和保護領域應用最廣泛、最受信賴的傳感器標準之一。

應用領域案例

• 汽輪發電機組振動監測： 在汽輪機各軸承處安裝 BENTLY 330104-00-05-10-02-CN 傳感器，測量軸的X、Y方向徑向振動，為超限報警和跳機保護提供關鍵輸入。

• 大型離心壓縮機軸位移監測： 在壓縮機推力軸承處安裝，監測轉子軸向位置，防止動靜部件摩擦，是防喘振控制和機械保護的重要依據。

• 燃?xì)廨啓C(jī)關鍵位置監測： 用于監測燃機轉子在啟動、運行和停機過程中的膨脹、偏心和不平衡振動。

• 高速泵與風機振動監測： 在煉化、電力等行業的關鍵旋轉設備上，安裝此傳感器進行預測性維護，早期發現不平衡、不對中等故障。

與競爭產品的比較
與其他品牌（如艾默生/本特利內華達的通用傳感器、Metrix， 或一些國產傳感器）的電渦流傳感器相比，BENTLY 330104 系列的突出優勢在于其無與倫比的品牌聲譽、經過極端工況下海量應用驗證的可靠性、全球統一的校準體系以及與Bently Nevada監測系統無縫集成帶來的診斷便利性。相較于速度或加速度傳感器，它能直接測量軸的相對位移，對于評估機械內部間隙和故障更為直觀和關鍵。雖然價格通常高于普通品牌，但其在保障關鍵機組安全、避免非計劃停機方面的價值遠超初始成本。

選型建議與注意事項

1. 精確的機械與安裝尺寸測量： 這是選型最關鍵的步驟。必須準確測量：

   • 安裝孔尺寸： 探頭安裝螺紋的直徑和深度。

   • 機械間隙： 從安裝面到被測軸表面的距離（包括靜態間隙和動態位移范圍）。

   • 環境溫度： 探頭頭部將接觸的溫度。

2. 選擇正確的組件長度與型號： 根據上述測量結果，選擇探頭長度、螺紋規格、延伸電纜長度以及合適溫度等級的 BENTLY 330104 具體型號。-00-05-10-02-CN 中的每一段代碼都對應特定尺寸和特性。

3. 規范安裝： 探頭的安裝必須嚴格按照手冊進行，包括螺紋緊固扭矩、探頭與軸的垂直度、最終靜態間隙（Gap）的設定。不正確的安裝是導致測量不準或傳感器損壞的主要原因。

4. 電纜敷設與屏蔽： 延伸電纜需固定良好，避免與運動部件摩擦。信號電纜需使用屏蔽電纜，并單端接地，防止電磁干擾。

5. 系統校準與調試： 安裝后，必須在監測系統（如3500框架）中對相應的通道進行校準，設置正確的靈敏度、報警和停機閾值。

6. 務必依據Bently Nevada的《探頭安裝手冊》和《產品數據表》進行選型和安裝。所有詳細的尺寸圖紙、溫度曲線和安裝說明，均應通過 BENTLY 330104-00-05-10-02-CN 產品鏈接 獲取的官方文件為準。強烈建議由經過培訓的狀態監測工程師或振動分析師指導或執行安裝工作。
