產品描述

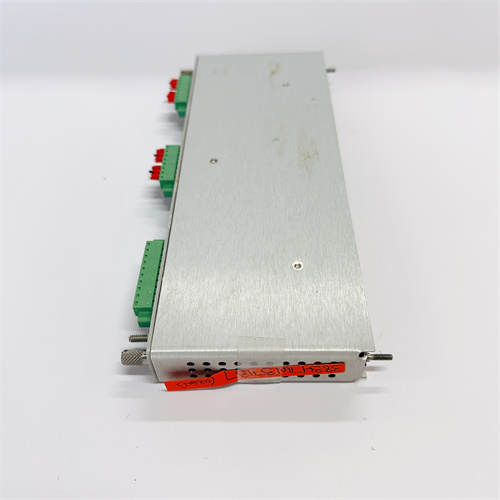

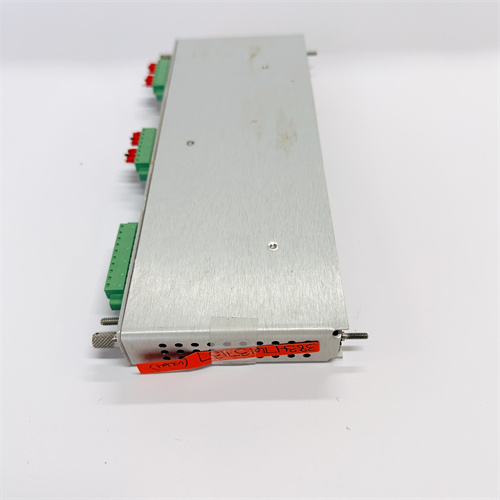

BENTLY 3500/93 135785-02C 是貝克休斯（Baker Hughes）旗下本特利內華達（Bently Nevada）品牌3500系列機械保護系統中的一個關鍵模塊，具體為通信網關模塊。該模塊是連接本特利內華達專業的機械監測保護系統與工廠上層控制系統（如DCS、PLC）或資產管理軟件的核心接口。3500/93 模塊作為信息橋梁，負責采集3500框架內所有監測模塊（如振動、位移、轉速、溫度模塊）的實時數據、報警和事件信息，并將其轉換為標準的工業通信協議（如Modbus TCP/IP、OPC、以太網全局?jǐn)?shù)據等），安全、高效地傳輸至工廠網絡。通過部署BENTLY 3500/93 135785-02C，用戶可以將關鍵的設備健康狀態無縫集成到全廠自動化和信息化平臺中，實現從單純的保護跳閘到預測性維護和智能化資產管理的升級。在石油、天然氣、電力等關鍵行業，3500/93 模塊是構建數字化工廠、實現設備狀態可視化和優化運維決策的重要使能組件。

產品參數

• 品牌與系列： BENTLY NEVADA (Baker Hughes)， 3500 系列機械保護系統

• 產品型號： 3500/93 135785-02C (3500/93為型號，135785-02C為詳細部件/版本號)

• 模塊類型： 通信網關接口模塊

• 主要功能： 協議轉換與數據通信，將3500系統數據接入工廠網絡。

• 通信接口：

  • 上行接口（連接工廠網絡）： 通常為10/100/1000 Mbps以太網端口（RJ45），支持TCP/IP協議棧。

  • 下行接口（連接3500框架）： 通過3500框架背板與框架內所有監測模塊高速通信。

• 支持協議：

  • 數據發布協議： 通常支持Modbus TCP（客戶端/服務器）、OPC DA/UA（服務器）、以太網全局?jǐn)?shù)據（EGD）等。

  • 配置與診斷協議： 支持通過網頁瀏覽器或?qū)Ｓ密浖ㄈ鏢ystem 1）進行配置和診斷。

• 數據處理能力： 能夠處理多通道、高數據速率的監測信息，并支持事件緩存。

• 配置與存儲： 模塊具有非易失性存儲器，用于存儲配置信息（如數據點映射、IP地址）。

• 電源要求： 通過3500框架背板供電。

• 安裝方式： 模塊化設計，可安裝在3500系列框架的任何兼容槽位中（通常不占用監測模塊槽位，有專用接口槽）。

• 工作溫度： 適用于工業控制室環境。

優勢與特點

1. 強大的系統集成能力： BENTLY 3500/93 135785-02C 提供了將專業機械保護數據融入工廠級控制與信息系統的標準化通道，消除了定制化接口的開發需求，大大簡化了集成復雜度并提高了可靠性。

2. 高可靠性數據訪問： 作為3500系列的原生組件，它能夠以確定、高效的方式直接訪問框架內所有實時和報警數據，數據延遲低，確保了上層系統獲取信息的及時性和準確性。

3. 開放的通信標準： 支持多種主流工業以太網協議，使其能夠與幾乎任何主流的DCS、PLC、SCADA或資產績效管理（APM）軟件（如本特利的System 1?）進行通信，提供了極大的靈活性。

4. 增強的網絡安全特性： 模塊通常具備網絡安全功能，如密碼保護、訪問控制列表（ACL）、可禁用不必要的服務等，有助于保護關鍵的保護系統網絡免受未經授權的訪問。

5. 簡化配置與維護： 可通過直觀的網頁界面或?qū)Ｓ门渲霉ぞ哌M(jìn)行設置，數據點映射和協議配置相對簡便。其狀態和診斷信息也易于訪問。

應用領域與案例

BENTLY 3500/93 135785-02C 應用于所有已部署或計劃部署3500系統，并需要將機械監測數據集成到全廠自動化網絡的大型旋轉設備場合。

• 應用領域： 石油天然氣（海上平臺、管線壓縮站、煉廠）、發電（燃?xì)廨啓C(jī)、蒸汽輪機、水輪機、核電站）、化工、造紙。

• 應用案例： 在一個天然氣輸送主干線的壓縮站，多臺離心式壓縮機組由3500系統進行保護。站控室希望在主DCS畫面上實時顯示每臺機組的振動值、軸位移和溫度。工程師在每臺機組的3500框架中安裝了一塊3500/93 模塊，并配置為Modbus TCP服務器。站控DCS作為Modbus TCP客戶端，定期從這些135785-02C 模塊中讀取數據。這樣，操作員在DCS上就能直接看到設備健康狀態，當振動超標時，DCS能發出聲光報警并記錄趨勢，實現了保護系統與過程控制系統的深度信息融合。

與競品對比

與使用第三方數據采集器（DAQ）或通過繼電器干接點簡單連接的方式相比，BENTLY 3500/93 135785-02C 作為原廠解決方案具有顯著優勢。

• VS 第三方數據采集器/網關： 第三方設備需要復雜的信號接線和協議驅動開發，且可能無法完全支持3500系統的所有數據類型和診斷信息。3500/93 提供的是“即插即用”的原生數字集成，數據完整、配置標準、維護簡單。

• VS 干接點/模擬量硬接線： 傳統方式只能傳輸有限的報警或4-20mA總結值，丟失了大量細節數據（如頻譜、波形）。3500/93 傳輸?shù)氖峭暾臄?shù)字化信息，為高級診斷和預測性維護提供了數據基礎，代表了更先進的技術方向。

選型建議與注意事項

1. 系統兼容性確認： BENTLY 3500/93 模塊需與3500框架的型號和固件版本兼容。135785-02C 這一部件號指明了具體版本，選型時必須與現有系統或設計圖紙一致。

2. 網絡規劃與配置： 規劃模塊的IP地址、子網掩碼、網關，確保其與工廠網絡兼容且不發生沖突。明確上層系統需要使用的通信協議（如Modbus TCP, OPC UA），并相應配置模塊。

3. 數據點映射規劃： 確定需要從3500系統傳輸哪些具體數據點（如通道值、報警狀態）到上層系統，并在3500/93 的配置軟件中做好映射表，這是集成工作的核心。

4. 網絡安全策略： 將保護系統接入工廠網絡時，必須評估網絡安全風險。建議在3500/93 與工廠網絡之間部署工業防火墻，并在模塊上啟用最小化的訪問權限。

5. 軟件與工具準備： 配置模塊需要本特利內華達的專用配置工具（如運行于筆記本電腦上的軟件）或通過網頁界面。確保擁有相應的軟件和訪問權限。

6. 文檔與專業服務： 在安裝和配置前，務必參考BENTLY 3500/93 135785-02C的相關技術文檔、配置指南和版本說明。對于首次集成或復雜網絡，建議尋求本特利內華達或授權系統集成商的專業服務以確保成功實施。
