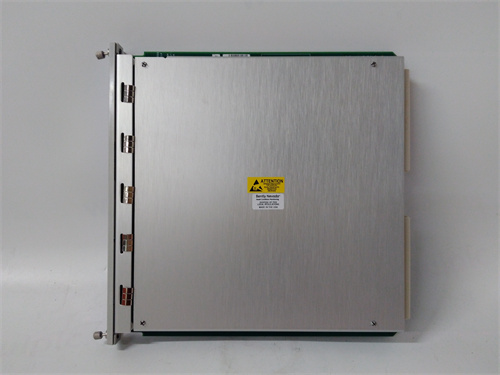

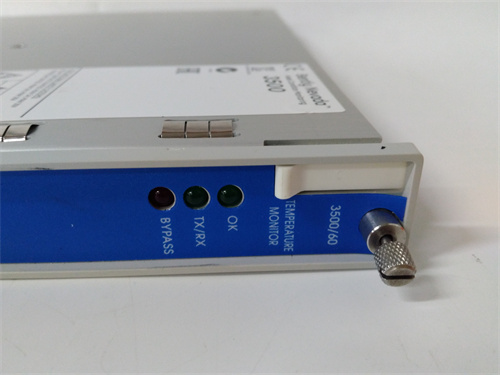

BENTLY 3500/60 是一款由本特利內華達（Bently Nevada）為其3500系列機械保護系統專門設計的三冗余溫度監測模塊。該模塊專為連續過程工業中關鍵旋轉機械（如大型壓縮機、汽輪機、發電機）的軸承溫度、電機定子溫度及工藝管道溫度提供高完整性監測和保護。BENTLY 3500/60 能夠在極端工業環境下，以SIL 2級安全完整性等級，精確采集RTD（鉑電阻）和熱電偶信號，是防止重大設備熱失控事故的核心屏障。

產品概述與描述

BENTLY 3500/60 本質上是一個6通道、可軟件配置的通用溫度監測器。它直接插入3500機架，通過背板與機架內的通信網關（如3500/20）和電源模塊交互。3500/60 最顯著的特征是其支持三重冗余配置：在三取二（2oo3）表決模式下，三個獨立的溫度模塊同時監測同一個測溫點，系統僅當至少兩個模塊均檢測到超溫時才觸發跳機。這種架構徹底消除了單點故障風險。BENTLY 3500/60 具備全面的傳感器診斷能力，可檢測RTD短路/斷路、熱電偶老化以及接地泄漏，并在探測器失效時自動將控制權轉移至冗余通道。

關鍵參數與規格

• 安全完整性等級：SIL 2（IEC 61508），適用于TüV認證的安全儀表系統（SIS）。

• 輸入通道：6通道，差分輸入。

• 傳感器類型：

  • 鉑電阻：Pt100（三線制/四線制），量程-200°C 至 +850°C。

  • 熱電偶：J、K、T、E、R、S型。

• 測量精度：Pt100：±0.3°C（典型）；熱電偶：±1.0°C（冷端補償后）。

• 冗余架構：支持1oo1，1oo2，2oo2，2oo3表決邏輯。

• 診斷覆蓋率：>99%（針對傳感器開路、短路及ADC故障）。

• 響應時間：通道掃描周期 <100ms，報警延遲 <200ms。

• 隔離：通道與背板間1500 VDC光隔離。

• 冷端補償：內部高精度熱敏電阻，或外部恒溫箱補償。

• 報警：4個獨立可編程報警設定點（如“警告”、“危險”、“差值”）。

• 認證：CE，UL，CSA，ATEX/IECEx Zone 2。

優勢與功能特點

BENTLY 3500/60 在關鍵溫度保護領域提供了行業標桿級的可靠性與精度：

1. 真正的熱備冗余：在2oo3配置中，3500/60 允許在線更換任一故障模塊。其余兩個健康模塊繼續執行保護功能，完全規避了單點失效導致的全廠非計劃停車。

2. 傳感器偏差監測：BENTLY 3500/60 持續比較冗余傳感器之間的讀數差值。若某一個傳感器的讀數持續偏離其他兩個超過設定閾值（例如5°C），模塊會觸發“傳感器漂移”報警，提示維護人員檢查浸入深度或連接狀態，而非直接跳機。

3. 抗射頻干擾：3500/60 的輸入電路經過特殊屏蔽設計，即使在手持對講機靠近機柜的環境下，測量值波動也小于±0.5°C，杜絕了誤報警。

4. 歷史數據追溯：模塊可記錄事件發生前/后各15秒的溫度變化曲線，分辨率為50ms，為故障根本原因分析提供了關鍵證據。

5. 靈活的梯度保護：除了絕對值報警，BENTLY 3500/60 還支持溫度上升速率報警，可提前預警軸承潤滑失效等突發性故障。

應用領域與實際案例

BENTLY 3500/60 是全球石油化工和電力行業關鍵機組溫度保護的默認選擇：

• 基載甲醇裝置：在合成氣壓縮機透平驅動端，3500/60 采用2oo3表決配置監測徑向軸承瓦塊溫度。單個傳感器故障不會造成整個化工聯合裝置停車，避免了數千萬人民幣的停產損失。

• 液化天然氣接收站：在BOG（蒸發氣）再冷凝壓縮機中，BENTLY 3500/60 監測電機定子繞組溫度，并與西門子PCS 7系統通過Modbus通信，實現了預測性繞組壽命評估。

• 核電常規島：用于主給水泵推力軸承溫度監測，其高完整性輸出直接參與反應堆保護系統接口。

• 海上浮式生產儲卸船（FPSO）：3500/60 的防潮涂層版本用于監測原油外輸泵的機械密封溫度，防止密封失效導致的泄漏火災。

競品對比

與艾默生CSI 6500 ATG的溫度監測卡件或飛思卡爾的VM600 TPR卡相比，BENTLY 3500/60 的核心優勢在于其原生2oo3表決能力。大多數競品提供的是1oo1或1oo2D架構，要實現2oo3通常需要三個獨立卡件外加外部繼電器或邏輯解算器。BENTLY 3500/60 通過3500機架的專用冗余總線，實現了模塊間的硬接線級同步與投票，無需外部輔助設備。此外，3500/60 對于Pt100的四線制測量能力能夠完全消除引線電阻誤差，這對于要求±0.1°C精度的高溫超導濾波器等特種應用至關重要，而許多競品僅支持三線制補償。

選型建議與注意事項

• 傳感器匹配：訂購BENTLY 3500/60時，必須明確配置為RTD輸入或熱電偶輸入。雖然部分版本支持混裝，但建議一個模塊統一使用一種傳感器類型以保證最佳精度。

• 冗余邏輯選擇：對于導致停車的最終保護層（如推力瓦溫度），強烈建議使用2oo3冗余。對于僅用于狀態監測的非跳閘點，使用1oo1單卡配置可節省成本。3500/60 支持在一個機架內靈活配置不同通道的保護邏輯等級。

• 接線方式：為了達到標稱的±0.3°C精度，RTD必須采用四線制接線。二線制接線會引入約0.5-2Ω的線路電阻誤差，相當于1-5°C的測量偏差，這對于鉛鉍合金等高溫介質的精確控制是不可接受的。

• 冷端補償管理：如果使用熱電偶輸入，BENTLY 3500/60 依賴端子模塊上的冷端補償傳感器。確保端子模塊通風良好，避免安裝在散熱元件（如DC電源）正上方，防止冷端補償誤差。

• 備件策略：3500/60 是本特利3500系列中的成熟產品?？紤]到大型石化項目的大修周期（通常4-6年），建議對關鍵機組（如乙烯三機）保持1：1的板級備件，并定期上電測試。
