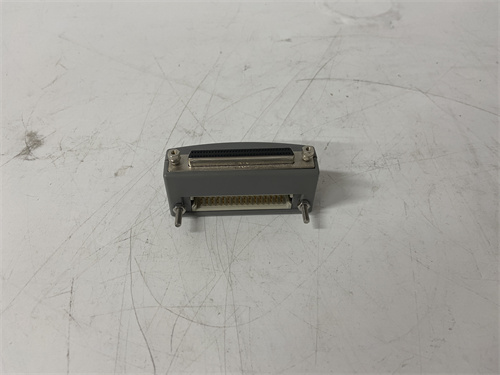

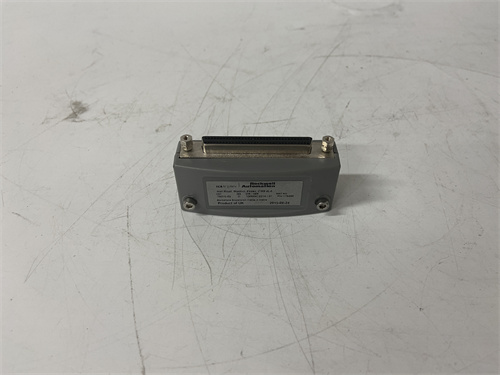

ICS TRIPLEX T9310-02 產品概述

ICS TRIPLEX T9310-02 是ICS TRIPLEX旗下Trusted系列高完整性安全儀表系統中的一款關鍵通信接口模塊或控制器模塊。ICS TRIPLEX以其三重模件冗余（TMR）架構而聞名，是過程工業中安全儀表系統的頂級品牌之一，現已成為羅克韋爾自動化的一部分。作為Trusted系統的核心組件之一，ICS TRIPLEX T9310-02 的主要職責是實現安全控制器與外部設備、其他控制系統或上位監控網絡之間的可靠通信，確保安全相關的數據和診斷信息能夠在不影響安全完整性的前提下，準確、及時地傳輸。對于那些對功能安全有嚴苛要求的行業，如石油化工、天然氣、電力、冶金和大型工業透平控制，ICS TRIPLEX T9310-02 的穩定性和可靠性是保障工廠安全運行的最后一道防線。在系統擴容或備件更換時，指定 ICS TRIPLEX T9310-02 【在此插入鏈接】是確保安全系統完整性和認證有效性的關鍵。

產品參數與規格

ICS TRIPLEX T9310-02 作為一款高完整性安全通信模塊，其技術參數圍繞安全性、可靠性和通信性能進行設計：

• 物理規格：采用ICS TRIPLEX Trusted系列標準的模塊化封裝，尺寸設計用于與Trusted機架完美契合。其堅固的金屬外殼提供了優秀的電磁屏蔽和散熱性能，確保在嚴苛的工業環境中穩定運行。模塊前面板配有狀態指示燈和通信接口。

• 電源要求：由Trusted機架背板供電，具有完善的電源管理電路，確保模塊在任何工況下都能獲得穩定、純凈的電力供應。低功耗設計有助于降低系統整體溫升。

• 處理器與內存：內置高性能微處理器，用于處理通信協議棧和執行數據交換任務。配備足夠容量的RAM和Flash存儲器，用于運行固件、存儲配置參數和緩存通信數據，確保在復雜通信環境下的實時響應能力。

• 通信特性：

  • 接口類型：T9310-02 前面板通常配備多個通信端口，如以太網口（支持TCP/IP、Modbus TCP等協議）、RS-232/RS-485串行接口（支持Modbus RTU、Profibus DP等協議），以適應不同的網絡拓?fù)浜屯ㄐ判枨蟆?/p>

  • 協議支持：支持多種工業標準通信協議，能夠作為協議轉換器，實現不同協議網絡之間的無縫數據交換。這使得它可以連接各種第三方設備，增強了系統的開放性。

  • 安全通信：支持與安全控制器之間的安全通信協議，確保安全數據的完整性和保密性，符合IEC 61508等功能安全標準的要求。

• 安全與診斷：作為Trusted家族的成員，ICS TRIPLEX T9310-02 繼承了完善的自診斷功能。它可以持續監控自身的通信狀態、內部邏輯和外部鏈路健康狀況，任何異常都會被及時報告給主處理器，并在操作員站上顯示，便于維護人員快速響應。其診斷覆蓋率符合SIL3等級的要求。

• 三重化架構支持：模塊設計支持與三重化控制器協同工作，確保在單一通信鏈路故障時，系統仍能通過冗余路徑維持通信，保證安全功能的連續性。

核心優勢與特點

1. 高安全性SIL3認證：ICS TRIPLEX T9310-02 的設計遵循IEC 61508等功能安全標準，適用于SIL 3級應用。它將TMR架構的安全理念延伸至通信層面，通過多重冗余和自檢機制，確保任何單一故障都不會導致通信功能喪失，從而保證了安全聯鎖信號的可靠傳輸。ICS TRIPLEX T9310-02 的安全完整性等級已經在全球眾多安全關鍵應用中得到驗證。

2. 強大的系統集成能力：該模塊充當了Trusted安全系統與工廠上層網絡之間的“橋梁”。通過 T9310-02，安全相關的狀態信息、過程數據和診斷信息可以被無縫地集成到DCS或SCADA系統中，實現操作和維護的一體化。在系統設計階段，提前規劃 ICS TRIPLEX T9310-02 【在此插入鏈接】的通信協議和網絡配置至關重要。

3. 卓越的通信隔離與抗干擾性：模塊在電氣設計上實現了與現場側的高度隔離，有效防止了外部浪涌和電磁干擾通過通信線路侵入核心安全系統，確保了主處理器在惡劣電磁環境下的安全運算不受影響。

4. 簡化系統擴展與維護：當安全系統需要增加新的通信節點或連接新的子系統時，只需在機架上插入 ICS TRIPLEX T9310-02 并進行相應組態即可，無需對現有系統進行大規模改動。模塊化的設計和豐富的自診斷功能也大大簡化了日常維護和故障排查工作。

應用領域與實際案例

• 石油化工緊急停車系統：在乙烯裂解、催化裂化等大型石化裝置中，ICS TRIPLEX T9310-02 負責將現場傳感器采集到的壓力、溫度、可燃?xì)怏w泄漏等安全聯鎖信號通過安全控制器處理后，將關鍵狀態實時報告給中控室的DCS，讓操作員隨時掌握安全系統的狀態。同時，它也可能接收來自DCS的操作指令，實現安全系統的遠程復位等功能。

• 天然氣長輸管道站場控制：在天然氣長輸管線的壓氣站、分輸站等站場，T9310-02 用于將站場安全儀表系統（如ESD系統）的狀態信息上傳至站控系統或調度中心，同時接收來自調度中心的遠程指令，實現站場的遠程監控和安全聯鎖。

• 油氣終端處理廠：在海上平臺、陸上終端等油氣處理設施中，該模塊用于連接火氣系統（F&G）和安全儀表系統，將火災、可燃?xì)怏w泄漏等報警信息及時上傳，并與消防聯動控制系統通信，確保在緊急情況下能快速響應。

• 大型工業透平保護系統：在高爐煤氣余壓透平發電裝置（TRT）、煉油廠催化裂化煙氣輪機等關鍵透平設備中，ICS TRIPLEX T9310-02 用于將透平的超速、振動、位移等關鍵安全信號上傳至監控系統，并接收控制指令，保障昂貴設備的安全運行。對于此類關鍵應用，采用正品 ICS TRIPLEX T9310-02 【在此插入鏈接】是確保系統安全等級的關鍵。

同類產品比較

在高安全完整性通信模塊領域，ICS TRIPLEX T9310-02 的主要競品包括霍尼韋爾的Safety Manager系列的通信卡件、HIMA的HIMax系統通信模塊、ABB的S800 I/O高完整性系列通信模塊以及西門子的F系統通信處理器等。

• 與霍尼韋爾Safety Manager通信卡相比：兩者都是與其各自安全系統深度綁定的產品，都具備高安全完整性。ICS TRIPLEX T9310-02 的優勢在于其標志性的三重化架構（TMR）在物理層面的冗余，與某些系統的二重化或“一重化加診斷”的理念相比，提供了更高的硬件容錯能力。

• 與HIMA HIMax系統相比：HIMax以其高度模塊化和靈活性著稱。ICS TRIPLEX T9310-02 則在大型、復雜項目的應用中擁有悠久的歷史和龐大的存量市場，特別是在石油化工行業擁有極高的品牌認可度。在考慮現有ICS TRIPLEX系統的擴容時，選擇 ICS TRIPLEX T9310-02 【在此插入鏈接】是保證與原系統完全兼容的唯一選擇。

• 與西門子F系統通信模塊相比：西門子F系統通常作為其S7系列PLC的安全擴展，更側重于工廠自動化領域的安全應用。而 ICS TRIPLEX T9310-02 及其所屬的Trusted系統，則專門針對過程工業的復雜、大規模安全應用而設計，在處理大量安全I(xiàn)/O和復雜聯鎖邏輯方面具有更強的專業性和行業認證。

選型建議與注意事項

1. 精確匹配系統與子型號：ICS TRIPLEX T9310-02 可能存在不同的子型號或固件版本，對應不同的通信協議（如Modbus RTU、Modbus TCP/IP、Profibus DP）或具體應用場景。在采購前，務必仔細核對您現有Trusted控制器的型號、機架類型以及所需的通信協議，確保所選模塊與系統完全兼容。請務必使用準確的型號【在此插入鏈接】進行查詢和確認。

2. 確認通信協議與接口要求：明確需要連接的第三方設備支持的通信協議和物理接口（如RS-485接線方式、以太網速率與雙工模式）。確保 T9310-02 的配置能夠滿足這些要求，必要時咨詢專業的系統集成商。

3. 考慮網絡安全：當 ICS TRIPLEX T9310-02 用于連接網絡時，必須考慮工業網絡安全問題。建議將安全系統網絡與辦公網、DCS網絡進行有效的邏輯或物理隔離，并部署防火墻等安全設備，防止網絡攻擊威脅到安全系統的可靠性。

4. 通過正規渠道采購：由于 ICS TRIPLEX T9310-02 用于安全關鍵場合，其質量直接關系到人員和環境安全。務必通過羅克韋爾自動化官方或其授權的渠道進行采購【在此插入鏈接】，以確保獲得原廠正品、完整的質量保證和專業的技術支持。避免使用來路不明的備件，這可能帶來嚴重的安全隱患。采購時，完整的型號和產品鏈接是確保準確供貨的必要信息。
