產品描述

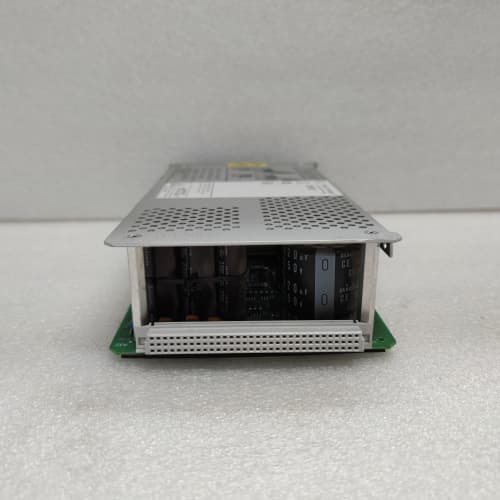

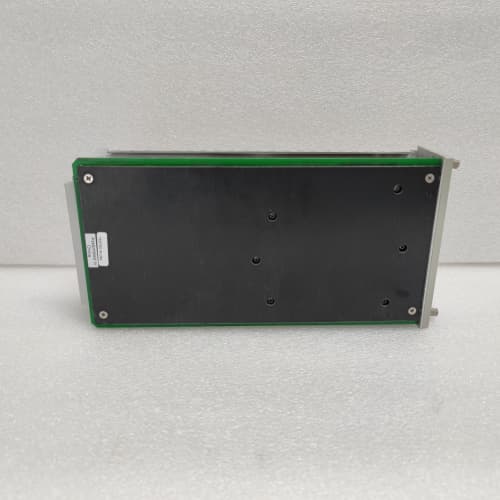

BENTLY 3500/15 127610-01 是一款高性能的電源模塊，屬于本特利內華達（Bently Nevada）旗下享譽全球的 3500 系列機械保護監測系統的重要組成部分。本特利內華達作為全球旋轉機械狀態監測領域的領導者，其 3500 系列產品已成為石油、化工、電力等行業的行業標準。BENTLY 3500/15 作為 3500 系列機架的電源模塊，專門設計用于為整個 3500 機架及其內部的所有模塊（如監測器模塊、通信模塊、繼電器模塊等）提供穩定、可靠的直流工作電源。該模塊的完整型號 127610-01 代表了特定的硬件版本和配置，確保了其在全球供應體系中的唯一性和可追溯性。BENTLY 3500/15 127610-01 通常安裝在 3500 系列機架的最左側指定插槽內，通過背板總線向所有其他模塊供電，確保整個機械保護系統的正常運行。對于可靠性工程師、設備維護人員和狀態監測專家而言，BENTLY 3500/15 127610-01 是整個 3500 系統的基礎，其穩定性和可靠性直接關系到所有監測、保護和通信功能的正常運行，是確保關鍵旋轉機械設備安全運行的核心組件。
產品參數
了解 BENTLY 3500/15 127610-01 的技術規格對于正確配置和維護 3500 系列機械保護系統至關重要：
產品型號： BENTLY 3500/15
完整訂貨號： BENTLY 3500/15 127610-01
系列歸屬： Bently Nevada 3500 系列機械保護監測系統
模塊類型： 電源模塊
輸入電壓范圍： 寬范圍交流或直流輸入，典型支持 90-264 VAC 或 88-140 VDC（具體取決于子型號）
輸出電壓： 為 3500 機架內所有模塊提供穩定的直流工作電壓，通常為 +5 VDC 和 ±15 VDC 或 +24 VDC
輸出功率： 足夠的輸出功率容量，以滿足機架內所有模塊的總功耗需求
效率： 高轉換效率，降低能耗和發熱
保護功能： 內置輸入過壓/欠壓保護、輸出過流保護、短路保護和過熱保護
診斷功能： 前面板 LED 指示燈，用于指示電源輸入狀態、輸出狀態和模塊故障狀態
報警輸出： 提供無源繼電器報警觸點，用于遠程監視電源模塊狀態
冗余支持： 支持雙電源冗余配置，可并排安裝兩個 BENTLY 3500/15 模塊，實現主備冗余供電，提高系統可靠性
熱插拔支持： 支持在系統運行狀態下安全地更換電源模塊，不影響其他模塊的正常工作
安裝方式： 插拔式模塊，安裝在 3500 系列機架的最左側指定插槽內
工作溫度： 0°C 至 60°C，適用于工業控制柜環境
認證： CE、UL、CSA 等多種國際認證
優勢特點
BENTLY 3500/15 127610-01 憑借其卓越的電源轉換能力和高可靠性設計，在機械保護監測領域擁有顯著優勢：
高可靠性的電源供應： BENTLY 3500/15 作為整個 3500 機械保護系統的供電核心，其可靠性至關重要。它采用工業級元器件和嚴格的制造工藝，能夠耐受工業環境中常見的溫度變化、電磁干擾和電源波動。其寬輸入電壓范圍使其能夠適應各種現場供電條件，即使輸入電源發生較大波動，也能保持輸出穩定，確保所有監測模塊、通信模塊和繼電器模塊持續正常工作，從而保證對關鍵旋轉機械的連續保護。
全面的保護功能： BENTLY 3500/15 127610-01 內置了多種保護功能，包括輸入過壓/欠壓保護、輸出過流保護、短路保護和過熱保護。當檢測到異常情況時，模塊能夠自動切斷輸出或采取其他保護措施，防止自身損壞，并保護機架內的其他昂貴模塊免受影響。這些保護功能大大提高了整個系統的可靠性和安全性，確保在異常情況下設備的安全。
冗余配置支持： 對于石油、化工、電力等關鍵行業的旋轉機械，監測系統的供電連續性至關重要。BENTLY 3500/15 支持雙電源冗余配置，用戶可以在同一機架內并排安裝兩個 BENTLY 3500/15 127610-01 模塊，一個作為主電源，另一個作為熱備用。當主電源模塊發生故障時，備用模塊能夠立即無縫接管供電，保證機械保護系統不間斷運行，避免了因單點電源故障導致的監測失效風險，確保關鍵設備的連續保護。
完善的診斷與報警功能： BENTLY 3500/15 前面板的 LED 指示燈提供了直觀的模塊狀態信息，包括電源輸入正常、輸出正常和故障指示，維護人員可以一目了然地了解電源狀態。此外，模塊還提供了無源繼電器報警觸點，可以連接到站內監控系統或 DCS，實現對電源模塊狀態的遠程監視。一旦電源模塊發生故障，維護人員可以立即收到報警，及時采取措施，避免因電源問題導致監測數據丟失。
熱插拔設計： BENTLY 3500/15 127610-01 支持熱插拔功能，可以在系統運行狀態下安全地更換電源模塊，無需中斷機架內其他模塊的正常工作。這一特性在冗余配置中尤為重要，當主電源模塊發生故障時，可以在不中斷監測保護功能的情況下，在線更換故障模塊，大大提高了系統的可維護性和可用性。
與 3500 系統的無縫集成： 作為 Bently Nevada 3500 系列的原生電源模塊，BENTLY 3500/15 與 3500 機架、監測器模塊、通信模塊和繼電器模塊在機械尺寸、電氣接口和背板總線上實現了完美匹配。這種原生的集成性確保了整個系統的最高可靠性和最佳性能。
應用案例
BENTLY 3500/15 127610-01 廣泛應用于需要高可靠性電源供應的各類關鍵旋轉機械監測保護場合：
煉油廠關鍵機組保護： 在煉油廠的催化裂化裝置中，主風機和氣壓機是關鍵的核心設備，必須進行連續不斷的振動監測和保護。BENTLY 3500/15 127610-01 作為 3500 機架的電源模塊，為所有振動監測器、位移監測器、轉速監測器和繼電器模塊提供穩定的電源。在冗余配置下，即使一路站用直流電源發生故障或一個電源模塊損壞，監測系統仍能繼續正常工作，確保關鍵機組的安全運行，避免非計劃停機。
天然氣輸送壓縮機站： 在天然氣長輸管線的壓縮機站，離心式或往復式壓縮機常年連續運行，任何故障都可能導致供氣中斷，造成巨大經濟損失。BENTLY 3500/15 為整個 3500 監測系統提供可靠電源，持續監測壓縮機的振動、位移、溫度和轉速。其寬輸入電壓范圍能夠適應野外站場不穩定的電源條件，確保監測系統在各種工況下都能穩定運行。
發電廠汽輪發電機組： 在火力發電廠、核電站和聯合循環電廠中，汽輪發電機組是工廠的核心設備。BENTLY 3500/15 127610-01 為整個 TSI 系統提供電源，連續監測軸振、瓦振、軸向位移、脹差、偏心等關鍵參數。在雙電源冗余配置下，即使一路電源檢修或故障，TSI 系統仍能正常工作，為機組提供不間斷的保護。
水電站機組監測： 在大型水電站，水輪發電機組在頻繁啟停和負荷變化中運行。BENTLY 3500/15 為機組狀態監測系統提供穩定電源，確保對推力軸承、導軸承和頂蓋振動的連續監測，及早發現異常振動，保障機組安全。
海上石油平臺： 在海上石油平臺的燃?xì)廨啓C(jī)和壓縮機上，BENTLY 3500/15 127610-01 為機械保護系統提供電源。其堅固的設計能夠耐受海洋環境中的鹽霧和潮濕，確保平臺關鍵設備的長期可靠運行。
競品對比
與其他主流機械保護系統廠商的電源模塊（如艾默生 CSI 6500 系列電源模塊、西門子 SIPLUS CMS 電源模塊、飛利浦 PR 系列電源模塊）相比，BENTLY 3500/15 127610-01 展現出其獨特的定位和優勢：
行業標準地位： 本特利內華達在旋轉機械保護和狀態監測領域擁有無可爭議的領導地位，其 3500 系列系統被廣泛認為是行業標準。BENTLY 3500/15 作為 3500 系列的原生電源模塊，受益于這一品牌優勢，被全球各大設計院、工程公司和最終用戶所認可和指定。
成熟的冗余技術： BENTLY 3500/15 127610-01 支持的雙電源冗余熱備功能，經過大量現場應用的驗證，技術成熟可靠。當主電源故障時，備用電源的切換過程平滑快速，對監測系統的運行無任何影響，真正實現了電源的不間斷供應，這在許多競爭對手的產品中是可選或需要復雜配置才能實現的。
全球化的服務網絡： 選擇 BENTLY 3500/15 意味著可以獲得本特利內華達遍布全球的技術支持和工程服務網絡的支持。無論是備件供應、技術咨詢還是故障處理，本特利內華達都能夠提供專業、及時的幫助，這對于遍布全球的石油、化工和電力項目至關重要。
與 System 1 軟件的深度集成： BENTLY 3500/15 與 Bently Nevada 的 System 1 狀態監測和診斷軟件實現了無縫集成。電源模塊的狀態和診斷信息可以直接傳輸?shù)?System 1 平臺，實現對整個監測系統健康狀況的遠程監視和管理。
選型建議與注意事項
在涉及 BENTLY 3500/15 127610-01 的選型、安裝或維護工作時，請務必留意以下幾點：
輸入電壓規格確認： BENTLY 3500/15 127610-01 可能有不同輸入電壓范圍的子型號。在選型時，務必根據現場可用的電源類型和電壓等級選擇正確的版本，確保與站內直流屏或交流配電系統匹配。常見的選項包括 90-264 VAC 和 88-140 VDC。
功率容量計算： 在配置 3500 機架前，需要計算機架內所有模塊（包括監測器模塊、通信模塊、繼電器模塊等）的總功耗，確保所選 BENTLY 3500/15 的輸出功率能夠滿足所有模塊的供電需求，并留有適當?shù)挠嗔??？梢詤⒖急咎乩麅?nèi)華達提供的功耗計算表進行準確計算。
冗余配置實施： 對于關鍵旋轉機械的保護應用，強烈建議采用雙電源冗余配置，即在同一個 3500 機架內安裝兩個 BENTLY 3500/15 127610-01 模塊。在配置時，需要確保兩個模塊的輸入電源取自不同的電源回路（如兩段不同的直流母線或兩路不同的交流電源），以實現真正的電源冗余。
安裝位置： BENTLY 3500/15 必須安裝在 3500 機架的最左側指定插槽內（通常是插槽 1 和插槽 2，用于冗余配置）。不能安裝在其他插槽，否則將無法為整個機架正確供電。
接地要求： BENTLY 3500/15 127610-01 的安裝必須嚴格遵守本特利內華達提供的接地指南。正確的接地是確保電源模塊穩定運行、抗干擾能力和人身安全的關鍵。務必按照要求連接接地端子，并使用規定截面的接地線。
報警觸點接線： BENTLY 3500/15 提供的無源繼電器報警觸點應正確接入站內的監控系統、DCS 或中央信號屏，以便實現對電源模塊狀態的遠程監視。在接線時，注意觸點的容量，避免接入過大負載。
定期檢查與維護： 盡管 BENTLY 3500/15 127610-01 設計高度可靠，但仍建議在定期檢修時對其進行檢查。檢查前面板 LED 指示燈狀態是否正常，檢查輸入和輸出接線端子是否緊固，檢查模塊通風散熱是否良好。對于運行多年的模塊，可以考慮測量其輸出電壓是否在正常范圍內。
