產品描述

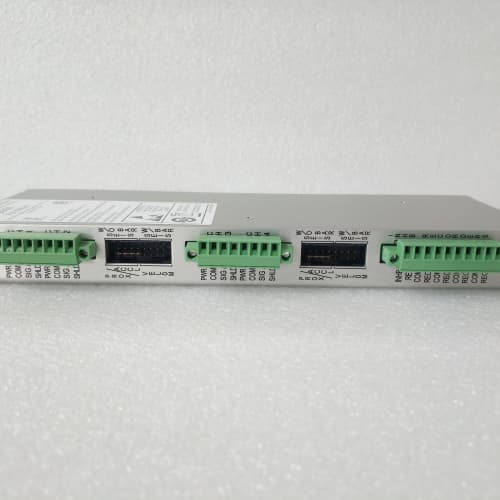

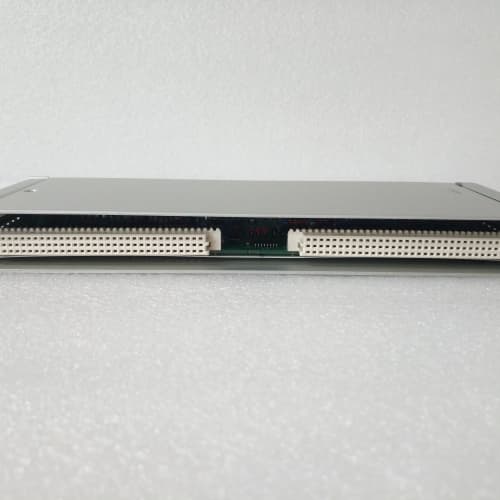

BENTLY 128275-01 是一款高性能的增強型繼電器模塊，屬于本特利內華達（Bently Nevada）旗下享譽全球的 3500 系列機械保護監測系統的重要組成部分。本特利內華達作為全球旋轉機械狀態監測領域的領導者，其 3500 系列產品已成為石油、化工、電力等行業的行業標準。BENTLY 128275-01 具體對應的是 3500/25 增強型繼電器模塊的特定硬件版本或套件，是 3500 系列機架中用于輸出報警和停機信號的關鍵組件。該模塊接收來自 3500 系列監測器模塊（如振動監測器、位移監測器、轉速監測器）的報警和危險狀態信號，并通過其內部的繼電器觸點輸出，驅動現場報警裝置或執行緊急停機動作。BENTLY 128275-01 通常安裝在 3500 機架的右側指定插槽內，通過背板總線與機架內的其他模塊進行通信，同時通過其前端連接器與現場的報警燈、電鈴、DCS 輸入卡和停機電磁閥等設備相連。對于可靠性工程師、設備維護人員和狀態監測專家而言，BENTLY 128275-01 是實現對關鍵旋轉機械設備進行可靠保護的核心組件，它將監測器檢測到的故障信號轉換為實際的安全動作，直接關系到設備的安全和工廠的連續運行。
產品參數
了解 BENTLY 128275-01 的技術規格對于正確配置和維護 3500 系列機械保護系統至關重要：
產品型號： BENTLY 128275-01
系列歸屬： Bently Nevada 3500 系列機械保護監測系統
兼容監測器： 3500/25 增強型繼電器模塊
模塊類型： 增強型繼電器模塊 / 報警輸出模塊
繼電器數量： 通常提供多個繼電器輸出通道（如 4 個或更多，具體取決于配置）
繼電器類型： 機械式繼電器或固態繼電器，具有明確的觸點容量
觸點容量： 明確的觸點容量參數，典型為：
報警輸入： 接收來自 3500 系列監測器模塊的報警和危險狀態信號
報警邏輯： 支持多種報警邏輯配置，包括 AND、OR、Voting 等，可實現復雜的報警輸出策略
響應時間： 快速的報警響應時間，滿足保護系統對實時性的要求
診斷功能： 全面的自診斷功能，包括模塊健康狀態監測、繼電器狀態監測等；前面板 LED 指示繼電器狀態和模塊狀態
隔離等級： 繼電器觸點與系統內部電路之間提供電氣隔離
背板接口： 通過 3500 機架背板與監測器模塊和通信模塊進行數據交換
電源要求： 通過背板從 3500 系列電源模塊供電
工作溫度： 0°C 至 60°C，適用于工業控制柜環境
安裝方式： 插拔式模塊，安裝在 3500 系列機架的指定插槽內
優勢特點
BENTLY 128275-01 憑借其靈活的報警邏輯和與 3500 系統的無縫集成，在機械保護領域擁有顯著優勢：
靈活的報警輸出邏輯： BENTLY 128275-01 允許用戶根據保護策略的需要，靈活配置報警輸出的邏輯。例如，可以配置為當任何一個監測器通道報警時輸出報警信號（OR 邏輯），也可以配置為當多個監測器通道同時報警時才輸出報警信號（AND 邏輯），還可以配置為 2-out-of-3 表決邏輯，防止因單個傳感器故障導致的誤停機。這種靈活性使得 BENTLY 128275-01 能夠適應各種復雜的保護需求，在保證安全的同時，最大限度地避免不必要的停機。
可靠的繼電器輸出： BENTLY 128275-01 采用高品質的繼電器，每個繼電器都具有明確的觸點容量和長壽命，能夠可靠地驅動各種現場負載。無論是直接驅動報警燈和電鈴，還是通過中間繼電器控制停機電磁閥，該模塊都能提供穩定、可靠的輸出信號。其觸點具有一定的通斷能力，可直接驅動中小功率負載，簡化了外圍電路設計。
與 3500 監測器的無縫集成： 作為 3500 系列的原生繼電器模塊，BENTLY 128275-01 與 3500/42、3500/45 等監測器模塊通過背板總線實現了完美的集成。監測器模塊的報警和危險狀態信號可以直接映射到 BENTLY 128275-01 的輸入端，無需外部接線，大大簡化了系統設計，提高了可靠性。
快速響應時間： 在機械保護應用中，報警輸出的響應時間至關重要。BENTLY 128275-01 具有快速的響應特性，能夠在監測器檢測到故障后的毫秒級時間內輸出報警信號，確保保護動作能夠及時執行，防止設備損壞。
清晰的狀態指示： 前面板的 LED 指示燈為每個繼電器通道提供了直觀的狀態顯示，運行和維護人員可以一目了然地看到哪個繼電器處于吸合狀態。這一簡單但實用的功能在現場調試和故障排查時極為方便，無需額外的測試設備即可快速判斷報警輸出狀態。
可配置的報警方式： BENTLY 128275-01 支持多種報警方式，如報警鎖定（需要手動復位）和非鎖定（報警消失后自動復位），可根據工藝要求靈活配置。
應用案例
BENTLY 128275-01 廣泛應用于需要將監測器報警信號轉換為實際保護動作的各種關鍵旋轉機械場合：
煉油廠關鍵機組保護： 在煉油廠的催化裂化裝置中，主風機和氣壓機是關鍵的核心設備，必須進行連續不斷的振動監測和保護。BENTLY 128275-01 接收來自 3500/42 振動監測器的報警信號。當振動值超過危險設定值時，BENTLY 128275-01 的繼電器觸點動作，直接或通過中間繼電器驅動緊急停車電磁閥，迅速關閉機組，防止設備損壞。同時，另一組繼電器觸點用于驅動控制室內的聲光報警器，提醒操作人員。
天然氣輸送壓縮機站： 在天然氣長輸管線的壓縮機站，離心式或往復式壓縮機常年連續運行，任何故障都可能導致供氣中斷，造成巨大經濟損失。BENTLY 128275-01 接收來自 3500/53 超速監測器和 3500/42 振動監測器的報警信號。通過配置 2-out-of-3 表決邏輯，它可以防止因單個傳感器誤報導致的停車，同時確保在真正的故障發生時可靠停機。
發電廠汽輪發電機組： 在火力發電廠、核電站和聯合循環電廠中，汽輪發電機組是工廠的核心設備。BENTLY 128275-01 接收來自 3500/42 振動監測器、3500/45 位移監測器和 3500/50 轉速監測器的報警信號。當機組出現振動過大、軸向位移過大或超速等危險情況時，BENTLY 128275-01 的繼電器觸點動作，觸發緊急跳閘系統，關閉主汽門，保護機組安全。
水電站機組保護： 在大型水電站，水輪發電機組在頻繁啟停和負荷變化中運行。BENTLY 128275-01 接收來自 3500/42 振動監測器的信號，當機組出現異常振動時，輸出報警信號，提醒運行人員檢查，并在必要時自動停機。
海上石油平臺： 在海上石油平臺的燃?xì)廨啓C(jī)和壓縮機上，BENTLY 128275-01 為機械保護系統提供可靠的報警輸出，將監測器檢測到的故障信號轉換為平臺控制系統的輸入，實現遠程報警和自動停機。
競品對比
與其他主流機械保護系統廠商的繼電器輸出模塊（如艾默生 CSI 6500 系列繼電器模塊、西門子 SIPLUS CMS 繼電器模塊、飛利浦 PR 系列繼電器模塊）相比，BENTLY 128275-01 展現出其獨特的定位和優勢：
行業標準地位： 本特利內華達在旋轉機械保護和狀態監測領域擁有無可爭議的領導地位，其 3500 系列系統被廣泛認為是行業標準。BENTLY 128275-01 作為 3500 系列的原生繼電器模塊，受益于這一品牌優勢，被全球各大設計院、工程公司和最終用戶所認可和指定。
靈活的報警邏輯配置： BENTLY 128275-01 支持復雜的報警邏輯配置（AND、OR、Voting），使其能夠適應各種不同的保護策略需求。這種靈活性在許多競爭對手的產品中是可選或需要復雜配置才能實現的。
與 3500 系統的深度集成： BENTLY 128275-01 與 3500 監測器模塊的集成度極高，報警信號通過背板總線直接傳遞，無需外部接線。這不僅簡化了系統設計，還提高了可靠性，減少了故障點。
全球化的服務網絡： 選擇 BENTLY 128275-01 意味著可以獲得本特利內華達遍布全球的技術支持和工程服務網絡的支持。無論是備件供應、技術咨詢還是故障處理，本特利內華達都能夠提供專業、及時的幫助。
選型建議與注意事項
在涉及 BENTLY 128275-01 的選型、安裝或維護工作時，請務必留意以下幾點：
完整型號確認： 在訂購備件時，務必使用完整的型號 BENTLY 128275-01 進行核對。不同后綴的版本可能在繼電器數量、觸點類型或功能上存在差異，必須與您現有模塊完全匹配。
報警邏輯配置： 在將 BENTLY 128275-01 投入運行前，必須根據保護策略的要求，正確配置其報警邏輯。這通常需要通過本特利內華達的專用軟件和硬件組態鑰匙進行。錯誤的邏輯配置可能導致保護誤動或拒動。
觸點容量核對： 在連接現場負載前，必須仔細核對 BENTLY 128275-01 每個繼電器觸點的容量是否滿足負載要求。對于感性負載（如繼電器線圈、接觸器線圈、電磁閥），必須在負載兩端并聯續流二極管（對于直流負載）或阻容吸收電路（對于交流負載），以保護觸點免受關斷時產生的電弧和感應電動勢的損壞。
報警方式選擇： 根據工藝要求，為 BENTLY 128275-01 的每個通道選擇合適的報警方式（鎖定或非鎖定）。對于需要操作員確認才能復位的危險報警，應選擇鎖定方式。
接線規范： BENTLY 128275-01 的繼電器觸點是無源的，需要外部提供負載電源。在接線時，務必確認負載電源的電壓等級和類型與觸點的容量要求相符，并確保接線正確、牢固。
定期測試： 為確保 BENTLY 128275-01 在緊急情況下能夠可靠動作，建議建立定期測試計劃?？梢酝ㄟ^(guò) 3500 系統軟件強制輸出報警信號，驗證每個繼電器通道是否能夠正確動作，并檢查現場報警設備或停車電磁閥是否響應正確。
防靜電保護： BENTLY 128275-01 包含對靜電敏感的電子元件。在拿取、運輸和安裝過程中，必須佩戴防靜電手環，并在防靜電工作臺上操作，避免靜電放電造成元器件損壞。
