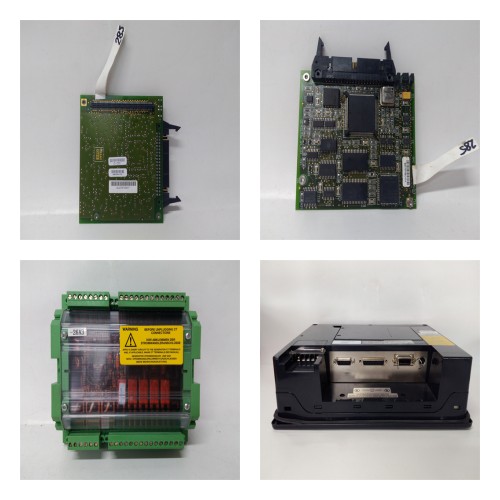

PIC-6115 REXROTH 電路板卡模塊

　　型號：PIC-6115

　　品牌：REXROTH

　　零件號：PIC-6115

　　制造商:REXROTH

　　產品描述

　　由于Ic是從0開始線性上升的，所以在Ib出現后，Q804很快就會達到飽和，此時三極管的壓降極低，可以忽略，300V的電壓就直接加在變壓器繞組N1上，Ic此時為線性增長，由于N2上的電壓Un是由N1上的電壓決定的，這個過程中，N1上的電壓為300V，故N2上的電壓不變，此時在Id不變的情況下Ib是不變的，所以當Ic增大到一定程度的時候，Q804會出現臨界飽和點，此后退飽和又進入線性放大區，管壓降Uce上升，使N1上的電壓小于300V，此時由于電感的特性，極性反轉，使得繞組N2的6腳為正，5腳為負，Ib路徑變?yōu)椋?/p>

　　6腳——C808——R814——R815——Q804射極——Q804基極——5腳，這樣，Q804流過反向基流而迅速截止，Uce上升到300V，隨著C808充電完成，Ib減小到0。
