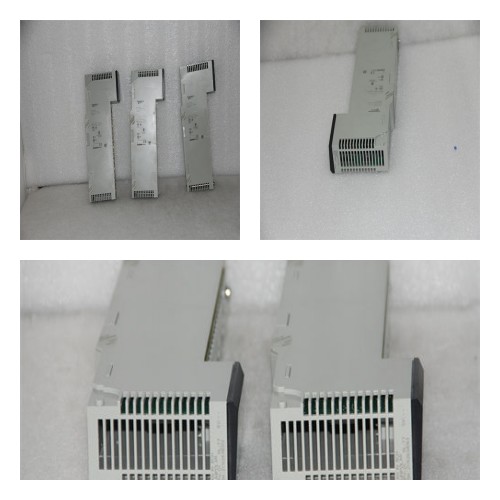

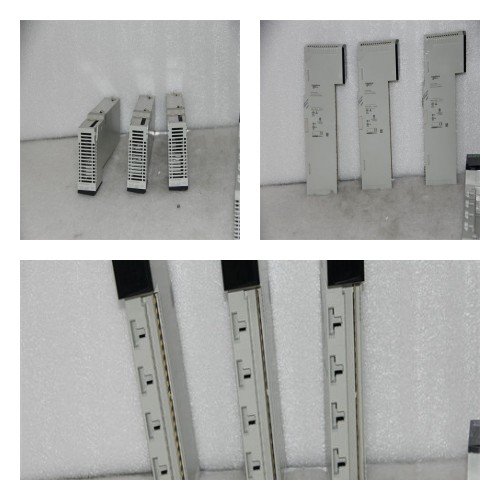

140EHC20200 SCHNEIDER 施耐德高速計數器

　　型號：140EHC20200

　　品牌：SCHNEIDER

　　品牌：SCHNEIDER

　　型號：140EHC20200 SCHNEIDER

　　產品描述

　　要求6輸入字

　　6個輸出字

　　數據格式65535 dec 16位

　　2147483647 dec 32位

　　計數輸入類型增量或正交

　　計數頻率500000 Hz

　　離散輸入電壓<30 V

　　操作模式增量或正交離散輸入

　　輸入電阻10 kOhm離散輸入

　　關閉狀態下工作閾值3.5…5 V單端模式5 V DC

　　>=1.8 V差模

　　2…7 V單端模式12 V DC處于關閉狀態

　　13…24 V單端模式24 V DC處于開啟狀態

　　0 V單端模式12 V DC處于開啟狀態

　　0…2 V單端模式5 V DC處于開啟狀態

　　0…11 V單端模式24 V DC處于關閉狀態

　　離散輸出數4

　　離散輸出型場效應晶體管（FET）

　　DC上的離散輸出電壓0.4 V開關

　　0 V關閉DC

　　負載電流0.5 A

　　泄漏電流<=0.4 mA狀態關閉

　　電壓降0.4 V狀態開啟

　　保護類型36 V transorb離散輸出

　　通道和總線1780 Vrms之間的隔離60秒

　　故障類型輸出磁場功率損失

　　輸出短路保護熔斷器2.5 A

　　功耗4+（0.4 x總模塊負載電流）

　　總線電流要求650 mA

　　外部電源要求19.2…30 V

　　機架式分布式

　　地方的

　　遙遠的

　　本地信號2 LED通道狀態

　　標記CE

　　電流消耗<=1050 mA 24 V DC外部電源
