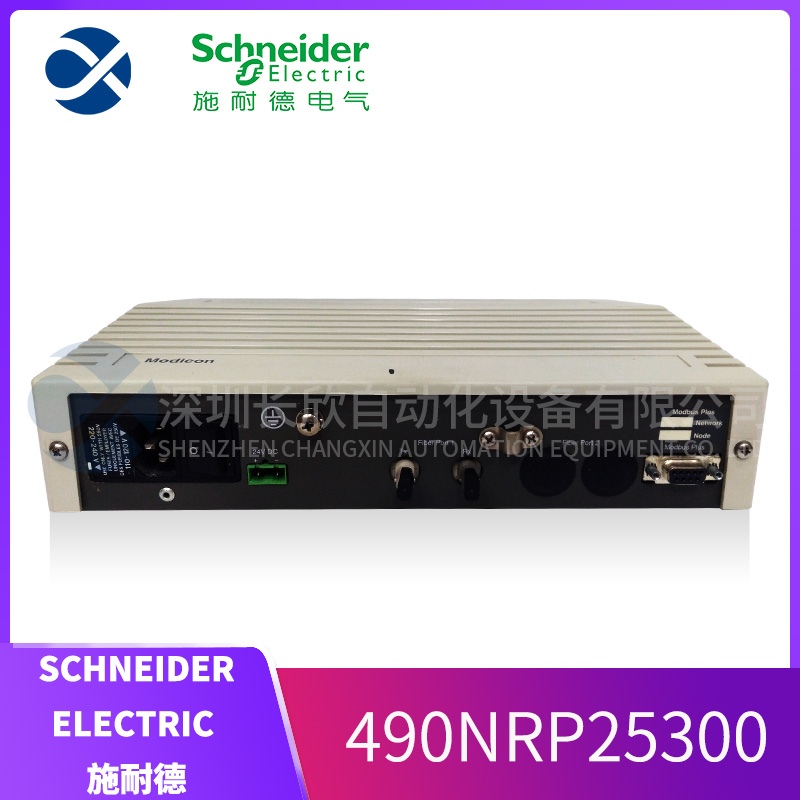

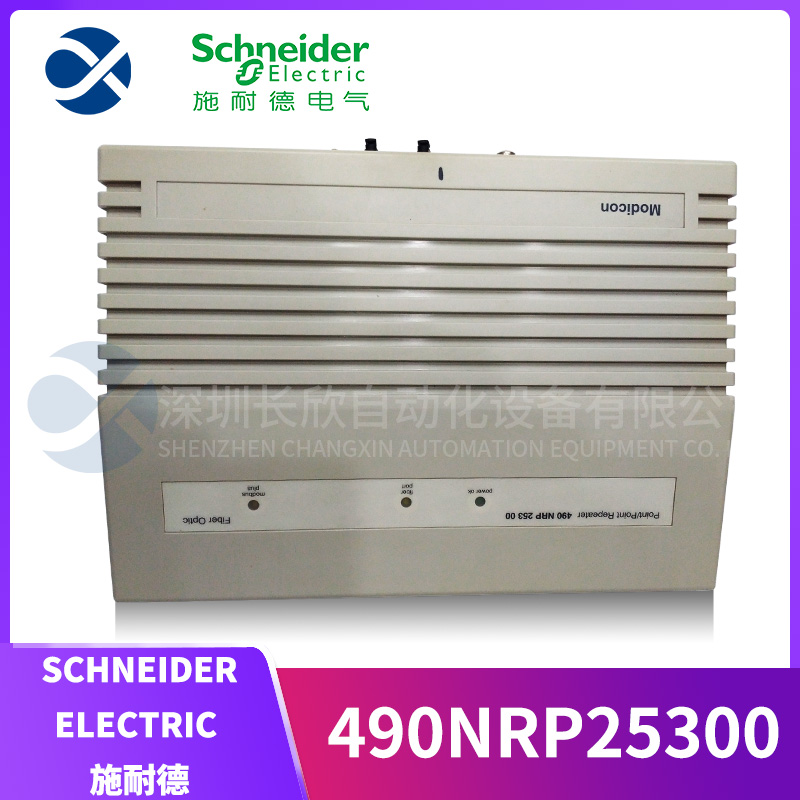

490NRP25300 SCHNEIDER 光纖發射器、接收器、收發器

　　型號：490NRP25300

　　品牌：SCHNEIDER

　　產品描述

　　光纖收發器是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器。產品一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，且通常定位于寬帶城域網的接入層應用；同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。

　　企業在進行信息化基礎建設時，通常更多地關注路由器、交換機乃至網卡等用于節點數據交換的網絡設備，卻往往忽略介質轉換這種非網絡核心必不可少的設備。特別是在一些要求信息化程度高、數據流量較大的政府機構和企業，網絡建設時需要直接上連到以光纖為傳輸介質的骨干網，而企業內部局域網的傳輸介質一般為銅線，確保數據包在不同網絡間順暢傳輸?shù)慕橘|(zhì)轉換設備成為必需品。

　　按光纖性質分類：

　　單模光纖收發器：傳輸距離20公里至120公里

　　多模光纖收發器：傳輸距離2公里到5公里

　　按光纖來分，可以分為多模光纖收發器和單模光纖收發器。由于使用的光纖不同，收發器所能傳輸?shù)木嚯x也不一樣，多模收發器一般的傳輸距離在2公里到5公里之間，而單模收發器覆蓋的范圍可以從20公里至120公里。需要指出的是因傳輸距離的不同，光纖收發器本身的發射功率、接收靈敏度和使用波長也會不一樣。

　　如5公里光纖收發器的發射功率一般在-20～-14db之間，接收靈敏度為-30db，使用1310nm的波長；而120公里光纖收發器的發射功率多在-5～0dB之間，接收靈敏度為-38dB，使用1550nm的波長。

　　·按所需光纖分類：

　　單纖光纖收發器：接收發送的數據在一根光纖上傳輸

　　雙纖光纖收發器：接收發送的數據在一對光纖上傳輸

　　顧名思義，單纖設備可以節省一半的光纖，即在一根光纖上實現數據的接收和發送，在光纖資源緊張

　　的地方十分適用。這類產品采用了波分復用的技術，使用的波長多為1310nm和1550nm。但由于單纖收發器產品沒有統一國際標準，因此不同廠商產品在互聯互通時可能會存在不兼容的情況。另外由于使用了波分復用，單纖收發器產品普遍存在信號衰耗大的特點。目前市面上的光纖收發器多為雙纖產品，此類產品較為成熟和穩定，但需要更多的光纖。

　　按工作層次/速率分類：

　　100M以太網光纖收發器：工作在物理層

　　10/100M自適應以太網光纖收發器：工作在數據鏈路層

　　按工作層次/速率來分，可以分為單10M、100M的光纖收發器、10/100M自適應的光纖收發器和1000M光纖收發器。其中單10M和100M的收發器產品工作在物理層，在這一層工作的收發器產品是按位來轉發數據。該轉發方式具有轉發速度快、通透率高、時延低等方面的優勢，適合應用于速率固定的鏈路上，同時由于此類設備在正常通信前沒有一個自協商的過程，因此在兼容性和穩定性方面做得更好。

　　而10/100M光纖收發器是工作在數據鏈路層，在這一層光纖收發器使用存儲轉發的機制，這樣轉發機制對接收到的每一個數據包都要讀取它的源MAC地址、目的MAC地址和數據凈荷，并在完成CRC循環冗余校驗以后才將該數據包轉發出去。存儲轉發的好處一來可以防止一些錯誤的幀在網絡中傳播，占用寶貴的網絡資源，同時還可以很好地防止由于網絡擁塞造成的數據包丟失，當數據鏈路飽和時存儲轉發可以將無法轉發的數據先放在收發器的緩存中，等待網絡空閑時再進行轉發。這樣既減少了數據沖突的可能又保證了數據傳輸?shù)目煽啃?，因?0/100M的光纖收發器適合于工作在速率不固定的鏈路上。
