產品描述

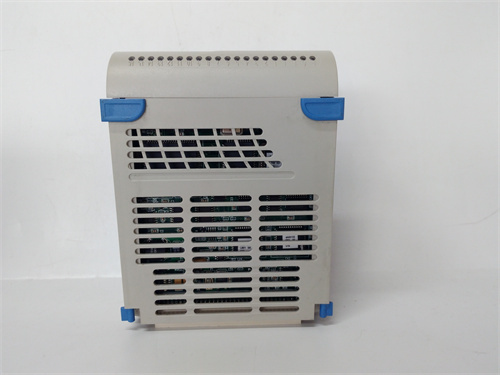

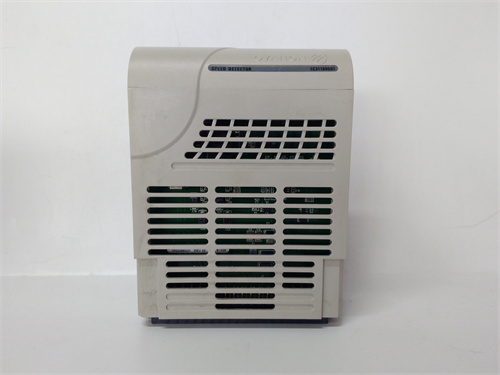

WESTINGHOUSE 1C31189G01 是西屋電氣（Westinghouse Electric）為其Ovation分布式控制系統（DCS）設計的一款高性能模擬量輸入模塊。該模塊是西屋Ovation系統I/O子系統中的關鍵組件，專門負責將來自現場變送器的連續過程模擬信號（如4-20mA、熱電偶、RTD等）高精度地轉換為數字量信號，供Ovation控制器使用。在眾多發電和重工業應用中，WESTINGHOUSE 1C31189G01 的可靠性和精度對于實現精確的過程控制與監測至關重要。用戶可以通過訪問西屋 1C31189G01 產品信息頁面獲取詳細的技術規格和應用指南。作為Ovation平臺的一部分，這款WESTINGHOUSE 1C31189G01 模塊體現了西屋在電廠自動化領域的深厚技術積累，其設計旨在滿足高電磁干擾環境下的穩定運行要求，并為預測性維護提供豐富的診斷數據。

產品參數

• 系統平臺： Westinghouse Ovation DCS。

• 模塊類型： 模擬量輸入模塊。

• 輸入通道： 通常為8通道差分輸入（具體配置需以最終手冊為準）。

• 支持信號類型：

  • 電流信號：4-20mA、0-20mA等。

  • 電壓信號：±10V、0-10V、1-5V等。

  • 溫度信號：支持多種熱電偶（J、K、T、E等）和RTD（Pt100、Pt1000等）類型，通常需要配合相應的信號調理端子板。

• 分辨率： 高分辨率，通常為16位，確保高精度轉換。

• 采樣率： 每個通道具有可配置的采樣/更新率。

• 精度： 在規定的溫度和工作條件下，提供高精度測量（例如±0.05% of span）。

• 隔離： 通道間及通道對系統側具有高等級電氣隔離（如1500Vrms），確保系統安全與抗干擾能力。

• 診斷功能： 內置全面的硬件診斷，包括模塊健康狀態監測、通信狀態、通道超限報警、斷線檢測等。

• 通信接口： 通過Ovation高速I(mǎi)/O網絡與控制器通信。

• 環境規格： 符合工業環境標準，工作溫度范圍通常為0-60°C。

優勢與特點

1. 卓越的測量精度與穩定性： WESTINGHOUSE 1C31189G01 采用先進的模數轉換技術和精密的基準源，能夠在電廠等強干擾環境中長期保持高精度和低漂移，為先進控制算法提供可靠數據基礎。

2. 強大的通道級診斷： 模塊不僅提供模塊級狀態，還能監測每個輸入通道的異常情況，如信號超量程、斷線、短路以及對熱電偶的燒斷檢測，極大地方便了故障排查和維護。

3. 高密度與模塊化設計： 單模塊集成多通道，優化機柜空間。其模塊化設計允許在Ovation I/O子系統中靈活配置和擴展，支持在線熱插拔更換（在系統允許條件下），最大化系統可用性。

4. 廣泛的信號兼容性： 通過軟件組態即可適配多種模擬量信號和溫度傳感器類型，無需更換硬件，減少了備件種類，提高了工程設計的靈活性。

5. 無縫的Ovation系統集成： 作為原廠模塊，其硬件驅動、組態界面和診斷信息已深度集成于Ovation工程師站軟件中，提供從配置、調試到維護的全生命周期支持。

應用領域與案例

WESTINGHOUSE 1C31189G01 主要應用于西屋Ovation DCS所覆蓋的以電力行業為核心的各類流程工業。

• 火力發電廠： 用于測量鍋爐主蒸汽溫度/壓力、給水流量、煙氣含氧量、軸承溫度、振動信號等成千上萬個關鍵過程參數。

  • 應用案例： 在某超臨界燃煤機組的Ovation DCS中，大量WESTINGHOUSE 1C31189G01 模塊被用于采集鍋爐壁溫、過熱器和再熱器溫度（通過熱電偶）以及眾多壓力和流量變送器信號。這些高精度數據直接用于協調控制系統（CCS）和鍋爐安全監控系統（FSSS），實現了機組的高效、安全運行。

• 核電站（常規島）： 用于監測給水系統、冷凝器、循環水系統等的過程變量。

• 水電站： 用于監測水位、壓力、流量及設備溫度。

• 可再生能源與工業領域： 在采用Ovation系統的聯合循環電站、化工廠等也有應用。

與競品對比

選型建議與注意事項

1. 確認Ovation系統兼容性： 必須明確該模塊用于哪個版本的Ovation系統，并確認與對應的控制器型號、I/O基座和端子板完全兼容。

2. 詳細規劃信號清單： 列出所有需要接入的模擬量點，明確其信號類型、量程、是否需要隔離、采樣率要求等，以確保WESTINGHOUSE 1C31189G01 的規格和配置軟件中的選項能夠滿足所有需求。

3. 關注特殊信號處理： 對于熱電偶、小量程毫伏信號等，需確保模塊的精度、噪聲抑制能力和燒斷檢測功能符合要求。正確選擇和使用配套的信號調理端子板至關重要。

4. 考慮安裝環境： 雖然模塊本身堅固，但仍應安裝在符合規格的控制柜內，遠離強電磁干擾源，并保證良好的通風散熱。

5. 采購渠道正規化： 建議通過西屋授權代理商或信譽卓著的工業自動化備件供應商采購，以獲得正品保障、技術支持和可追溯的產品來源。

6. 利用軟件工具： 充分利用Ovation工程師站的組態和診斷工具，在投運前完成模塊的詳細配置和測試，并建立定期檢查診斷信息的維護規程。
