產品概述

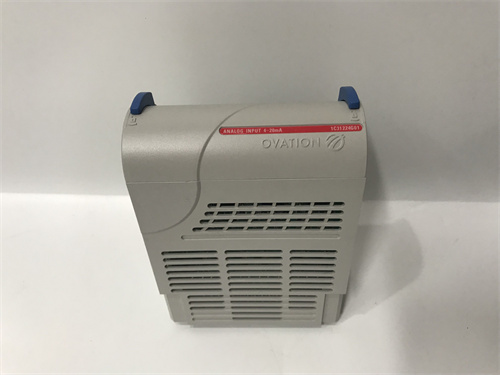

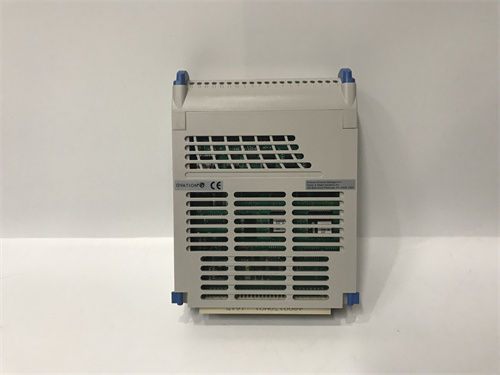

WESTINGHOUSE 1C31224G01 是西屋電氣（Westinghouse）公司在其工業控制系統，特別是應用于核電、火電及大型關鍵過程工業領域的分布式控制系統（DCS）或監測系統中的一款核心模塊。該模塊作為西屋傳統控制平臺（如WDPF、OVATION或更早期系統）的關鍵組成部分，通常被設計為一種模擬量輸入/輸出模塊或信號調理模塊。WESTINGHOUSE 1C31224G01 在系統中承擔著精確采集現場過程變量（如溫度、壓力、流量、液位）的模擬量信號，并將其轉換為控制系統可處理的數字量，或?qū)⒖刂破鞯臄?shù)字指令轉換為模擬量輸出以驅動執行機構的重要任務。作為連接現場敏感設備與中央控制器的橋梁，其性能直接關系到整個控制系統的測量精度、控制質量和運行可靠性。在核電站等對安全與可靠性有極端要求的場合，這類模塊的設計與制造遵循著極其嚴格的標準。選擇 WESTINGHOUSE 1C31224G01，意味著為您的關鍵控制系統選擇了一個承載著深厚工程積淀和高可靠性設計的精密接口組件。

產品參數

• 品牌與型號：Westinghouse 1C31224G01。

• 模塊類型：模擬量輸入/輸出模塊（根據型號結構推斷，更可能為模擬量輸入（AI）模塊，用于熱電偶、RTD或毫伏級信號）。

• 功能推測：基于西屋系統常見配置及類似型號，它很可能是一款多通道模擬量輸入模塊，專門用于連接熱電偶（Thermocouple） 或熱電阻（RTD） ，執行高精度的溫度信號采集與調理。

• 關鍵參數（典型推測）：

  • 輸入類型：支持多種熱電偶類型（如J, K, T, E, N, R, S, B）或RTD類型（如Pt100, Pt1000）。

  • 通道數量：通常為高密度設計，例如8路或16路隔離輸入通道。

  • 精度與分辨率：提供高精度信號放大、冷端補償（針對熱電偶）和高分辨率A/D轉換，確保溫度測量準確可靠。

  • 隔離：通道間通常具有高等級電氣隔離，以抑制共模干擾并保證信號獨立性與安全性。

  • 濾波與線性化：內置可配置的數字濾波，并提供傳感器類型的線性化處理。

• 電氣接口：通過專用背板連接器與控制器機架通信；前端通過可插拔的端子板或連接器接入現場傳感器電纜。

• 環境規格：工業級設計，但在核電應用中，可能需滿足額外的抗震（Seismic）、抗輻射（Radiation Hardness） 或質保（Qualification） 要求，確保在極端事件下功能完好。

優勢與特點

1. 極端可靠性與長期穩定性：西屋產品，特別是應用于核電領域的型號，其設計目標是在嚴苛環境下實現數十年無故障運行。WESTINGHOUSE 1C31224G01 采用高可靠性元器件和穩健的電路設計，具有極低的故障率和優異的長期漂移特性。

2. 高精度信號處理：針對微弱的傳感器信號（熱電偶為毫伏級），模塊配備了低噪聲、高共模抑制比的放大電路和精密的參考源，能夠從工業現場的電氣噪聲中準確提取有效信號，并提供精確的冷端補償。

3. 嚴格的認證與質保：對于核級應用，該模塊的整個制造流程，從設計、物料、生產到測試，都遵循嚴格的核質量保證（QA） 體系，并可能持有核安全級（如1E級） 認證，這是其用于安全相關系統的先決條件。

4. 與西屋控制系統的深度兼容與優化：作為原廠設計的模塊，其在電氣特性、機械結構、散熱及電磁兼容性（EMC）方面與西屋的機架、背板和控制器經過系統級優化與測試，確保了最佳的整體性能和可靠性。

5. 完善的診斷與維護支持：模塊通常提供狀態指示燈和可讀取的診斷信息（如通道健康狀態、超限報警）。配合西屋的專用維護工具，可以進行詳細的校準、測試和故障追蹤。

應用領域與案例

應用領域：主要集中在對控制系統可靠性、精度和安全性要求最高的領域，尤其是核能發電廠（核島及常規島的監測與控制）、大型火力發電廠（鍋爐、汽輪機監測）、以及部分化工和油氣行業的關鍵裝置。

應用案例：

• 核反應堆冷卻劑系統溫度監測：在壓水堆（PWR）中，反應堆壓力容器出口和主管道的冷卻劑溫度是監控反應堆熱功率和確保安全的關鍵參數。大量 WESTINGHOUSE 1C31224G01 模塊（作為熱電偶輸入卡）被用于采集K型或J型熱電偶的信號。其高精度和高可靠性，為反應堆保護系統提供了至關重要的溫度數據，任何異常都能被及時檢測并觸發安全動作。

• 火電廠蒸汽輪機金屬溫度與脹差監測：為確保汽輪機安全啟停和運行，需要精確監測汽缸、轉子的金屬溫度和脹差。該模塊采集布置在關鍵位置的專用熱電偶信號，其穩定和精確的測量是評估設備熱應力、防止碰摩和實現壽命管理的基礎。

• 化工廠高溫高壓反應器多點溫度監控：在加氫反應器等關鍵設備上，反應器不同床層的溫度分布直接影響反應效率和安全性。使用 1C31224G01 模塊采集數十個熱電偶信號，其通道間隔離有效防止了信號串?dāng)_，為DCS實現精確的溫度控制和聯鎖保護提供了可靠數據。

與競品對比分析

與通用工業自動化品牌（如艾默生、西門子、霍尼韋爾）的DCS I/O模塊，或用于功能安全系統（如Triconex， HIMA）的專用模塊相比，WESTINGHOUSE 1C31224G01 的競爭領域和優勢非常特定：

• 存量市場與系統綁定的不可替代性：對于全球大量仍在運行的西屋DCS（尤其在核電領域），1C31224G01 是系統維護、修復和有限升級的指定原廠備件。更換為其他品牌通常涉及整個系統的替換，成本高昂且周期漫長，幾乎不可行。

• 核級應用的高準入門檻：如果該模塊具備核級認證，它就擁有進入核安全相關應用的“通行證”。這一領域存在極高的技術、認證、經驗和信任壁壘，新進入者很難在短期內獲得同等的認可。

• 針對傳統重工業的深度優化：其設計哲學側重于在惡劣物理環境和長期運行下的絕對可靠性，而非最前沿的通信速率或IT集成功能。它在模擬信號處理的精度和穩定性方面有深厚的積累。
  通用DCS I/O在開放性、網絡化、工程效率和初始成本上通常更具優勢。但對于現有西屋系統的維護、延壽或合規性備件采購，WESTINGHOUSE 1C31224G01 是唯一正確且可靠的選擇。

選型建議與注意事項

1. 精確的系統與功能確認：這是最關鍵的一步。必須根據原有系統的技術文檔、機架型號和圖紙，100%確認 1C31224G01 是所需模塊，并明確其在系統中的具體功能（如：是用于熱電偶還是RTD，具體型號范圍）。

2. 獲取官方技術數據：聯系西屋或授權供應商，索取該模塊的詳細數據手冊（Data Sheet），明確其技術規格、接線圖、跳線設置和校準方法。

3. 核實認證狀態：若用于核電站或有法規要求的場合，必須確認所采購的模塊/批次具備所需的安全等級認證證書，并確保其在整個質保鏈內。

4. 軟件與組態檢查：更換模塊后，可能需要使用西屋的組態工具（如WDPF的工程師站、OVATION的工具體系）核對硬件配置和通道參數，確保與數據庫一致。

5. 遵循嚴格的更換規程：在更換前，必須執行正確的安全隔離程序、靜電防護（ESD）措施和模塊插拔流程。對于核電站等敏感場所，需遵守更嚴格的規程控制。

6. 安裝后測試與校驗：新模塊安裝后，必須使用經過認證的校準源對相關通道進行點對點的精度校驗和功能測試，確保其測量值在允許誤差范圍內，并記錄在案。

7. 采購渠道至關重要：此類關鍵備件必須通過西屋電氣官方或其唯一授權的正規渠道采購。市場上可能存在仿制品或未經認證的翻新件，其性能、壽命及在安全應用中的合規性無法保證，使用風險極高。
