產品概述

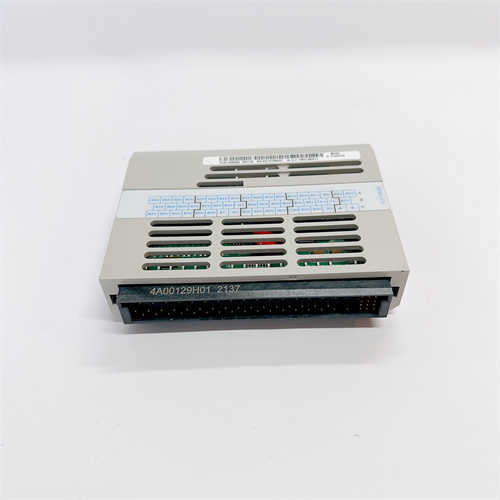

WESTINGHOUSE 1C31164G02 是西屋電氣（Westinghouse）公司在其工業控制系統，尤其是應用于核電、火電及大型關鍵過程工業的分布式控制系統（DCS）或監測系統中的一款關鍵模塊。該模塊是西屋傳統控制平臺（如WDPF、OVATION或早期系統）中的核心輸入/輸出（I/O）組件，通常被定義為一種模擬量輸入模塊。在復雜的控制系統中，WESTINGHOUSE 1C31164G02 承擔著精確采集現場過程變量（如溫度、壓力、流量、液位）模擬量信號，并將其轉換為控制系統可處理的數字量的關鍵任務。作為連接現場敏感儀表與中央控制器的橋梁，其性能直接關系到整個控制系統的測量精度、控制質量和運行可靠性。在核電站等對安全與可靠性有極端要求的場合，這類模塊的設計、制造與測試遵循著極其嚴格的質量保證標準。選擇 WESTINGHOUSE 1C31164G02，意味著為您的關鍵控制系統選擇了一個承載著深厚工業積淀和高可靠性設計的精密信號接口。

產品參數

• 品牌與型號：Westinghouse 1C31164G02。

• 模塊類型：模擬量輸入（AI）模塊（基于西屋型號命名慣例推斷，專用于熱電偶、RTD或毫伏級信號采集）。

• 功能推測：極有可能是一款多通道熱電偶輸入模塊，專門設計用于連接熱電偶，執行高精度的溫度信號采集、冷端補償、線性化和隔離。

• 關鍵參數（典型推測）：

  • 輸入類型：支持多種標準熱電偶類型，如 J, K, T, E, N, R, S, B 型。

  • 通道數量：通常為高密度設計，例如 8 路或 16 路隔離輸入通道。

  • 精度與分辨率：提供高精度信號放大、內置高精度冷端補償（CJC）和高分辨率模數轉換（通常為16位或更高），確保溫度測量準確可靠。

  • 隔離：通道間通常具有高等級電氣隔離，以抑制共模干擾，保證信號獨立性與系統安全性。

  • 濾波與線性化：內置可配置的數字濾波，并提供基于熱電偶類型的自動線性化處理。

• 電氣接口：通過專用背板連接器與控制器機架進行數據通信；前端通過可插拔的端子板接入現場熱電偶的補償導線。

• 環境規格：工業級設計，但在核電等安全相關應用中，模塊可能需要滿足額外的抗震、質保要求，并可能具備核級認證，以確保在極端事件下功能完好。

優勢與特點

1. 極端環境下的高可靠性與長期穩定性：西屋產品，特別是用于核電等關鍵領域的型號，其設計目標是在嚴苛環境下實現數十年的無故障運行。WESTINGHOUSE 1C31164G02 采用高可靠性元器件和穩健的電路設計，具有極低的故障率、優異的長期漂移特性和抗干擾能力。

2. 高精度信號處理與冷端補償：針對熱電偶輸出的微弱毫伏級信號，模塊配備了低噪聲、高共模抑制比的放大電路和精密的冷端補償傳感器，能夠準確測量溫度，并將接線端子處的溫度變化影響降至最低。

3. 嚴格的認證與質量保證體系：對于核級應用，該模塊的整個生命周期，從設計、物料采購、制造到測試，都遵循嚴格的核質量保證（QA） 程序，并可能持有核安全級（如1E級） 認證，這是其用于安全相關系統的先決條件和核心價值。

4. 與西屋控制系統的深度兼容與優化：作為原廠設計的模塊，其在電氣特性、機械結構、散熱及電磁兼容性方面與西屋的機架、背板和控制器經過系統級優化與驗證，確保了最佳的整體性能和可靠性，避免了兼容性風險。

5. 完善的診斷與維護支持：模塊通常提供狀態指示燈和可讀取的診斷信息。配合西屋的專用工程和維護工具，可以進行詳細的校準、測試和故障診斷。

應用領域與案例

應用領域：主要集中在對控制系統可靠性、精度和安全性要求最高的領域，尤其是核能發電廠（核島及常規島的全面溫度監測）、大型火力發電廠（鍋爐、汽輪機、輔機溫度監控）、以及部分化工和油氣行業的關鍵裝置。

應用案例：

• 核反應堆一回路溫度監測：在壓水堆（PWR）核電站中，反應堆冷卻劑系統（RCP）主管道、蒸汽發生器二次側等關鍵部位布置了大量K型或J型熱電偶。WESTINGHOUSE 1C31164G02 模塊負責采集這些溫度信號，其高精度和高可靠性為反應堆功率控制、保護系統（如超溫ΔT保護）提供了至關重要的輸入，直接關系到核安全。

• 火電廠鍋爐過熱器/再熱器壁溫監測：為防止超臨界鍋爐受熱面管道超溫爆管，在過熱器和再熱器不同部位安裝了大量熱電偶。該模塊可靠地采集這些信號，為運行人員提供實時壁溫分布，并用于計算管壁金屬溫度裕度，指導優化運行和實現狀態檢修。

• 化工廠高溫高壓反應器床層溫度監控：在加氫反應器等關鍵設備中，反應器內不同床層的溫度分布是控制反應深度和防止“飛溫”的關鍵。使用 1C31164G02 模塊采集數十個熱電偶信號，其通道隔離有效防止了信號串?dāng)_，為DCS實現精確的床層溫度控制和聯鎖保護提供了可靠數據基礎。

與競品對比分析

與通用工業自動化品牌（如艾默生、西門子、霍尼韋爾）的DCS I/O模塊，或用于功能安全系統（如Triconex）的專用模塊相比，WESTINGHOUSE 1C31164G02 的競爭領域和優勢非常特定：

• 存量系統綁定的不可替代性：對于全球大量仍在運行的西屋DCS（尤其在核電商用機組），1C31164G02 是系統維護、壽命延長和合規性備件更換的指定原廠部件。更換為其他品牌通常意味著整個系統的替換，成本極高且周期漫長，在核安全領域幾乎不可行。

• 核級認證的高準入門檻與信任壁壘：如果該模塊具備核級認證，它就擁有了進入核安全相關應用的強制性“通行證”。這一領域存在極高的技術、認證、法規和工程實踐壁壘，以及基于長期合作建立的深度信任，新競爭者極難在短期內獲得同等資格。

• 針對傳統重工業模擬信號處理的深度優化：其設計哲學側重于在惡劣物理環境和超長運行周期下的絕對可靠性與測量精度，在模擬信號（特別是熱電偶）的調理、補償和穩定性方面有深厚的技術積累。
  通用DCS I/O在開放性、網絡化、工程效率和初始成本上通常更具優勢。但對于現有西屋系統的維護、改造或合規性備件采購，WESTINGHOUSE 1C31164G02 是唯一正確、可靠且符合法規要求的選擇。

選型建議與注意事項

1. 精確的系統與功能確認：這是最關鍵的步驟。必須根據原有系統的技術圖紙、備件手冊和機架型號，100%確認 1C31164G02 是所需模塊，并明確其具體功能（如熱電偶類型、量程）。

2. 獲取官方技術規格文件：務必從西屋或授權供應商處獲取該模塊的詳細數據手冊，明確其技術規格、接線圖、跳線設置、校準方法和環境限制。

3. 核實認證狀態與質保鏈：若用于核電站等有核安全要求的場合，必須確認所采購的模塊/批次具備有效的安全等級認證證書，并確保其整個供應鏈（從原材料到成品）都處于有效的質保體系內。

4. 軟件與組態匹配：更換模塊后，可能需要使用西屋的組態工具（如WDPF或OVATION系統的工程師站）核對或更新硬件配置數據庫，確保通道參數與原有設置一致。

5. 遵循嚴格的更換與測試規程：在更換前，必須執行經批準的工作包，包括安全隔離、靜電防護和模塊插拔流程。更換后，必須使用經過認證的校準源對相關通道進行精度校驗和功能測試，并保留完整的測試記錄。

6. 采購渠道的絕對重要性：此類關鍵安全相關備件必須且只能通過西屋電氣官方或其唯一授權的一級渠道采購。市場上的兼容件或翻新件無法提供核質保證書，其性能、壽命及在安全應用中的合規性未經證實，使用風險極高，可能導致整個系統資格失效。
