產品描述

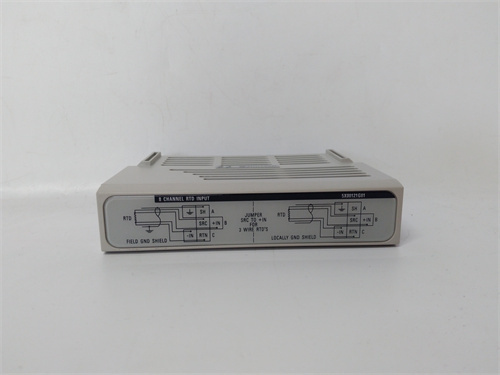

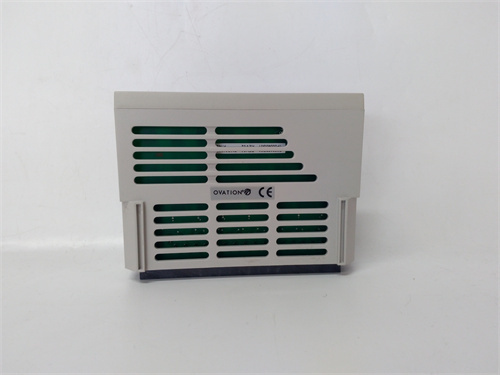

WESTINGHOUSE 5X00121G01 是一款堅固可靠的印刷電路板模塊，設計作為西屋電氣早期分布式控制系統（DCS）和可編程邏輯控制器平臺中的關鍵組件。作為西屋電氣 WDPF（西屋分布式處理系列）或 Ovation 控制系統架構的一部分，該模塊在發電、化工和重工業領域的自動化應用中承擔著過程接口、信號調節或控制處理等關鍵功能。WESTINGHOUSE 5X00121G01 的核心功能可能包括采集現場傳感器信號、輸出控制命令、執行特定的控制邏輯，或作為與其他模塊通信的接口。在西屋電氣引領工業自動化的時代，該模塊按照高標準設計，采用堅固的通孔元件構造、充足的隔離設計以及厚重的電路板走線，以承受發電廠、化工廠和重工業環境中的嚴苛條件。

產品參數

• 產品型號： WESTINGHOUSE 5X00121G01

• 類型： I/O 接口模塊 / 控制器模塊

• 產品系列： 西屋電氣 WDPF / Ovation 兼容

• 功能： 取決于具體配置，可能為模擬量/數字量 I/O、控制邏輯處理或通信接口

• 輸入/輸出： 如為 I/O 模塊，處理來自現場的模擬量（4-20 mA）或數字量（24 V DC）信號

• 電源要求： 從系統背板取電（例如 +5 VDC、±15 VDC 或 +24 VDC）

• 隔離： 現場側與邏輯側之間通常采用變壓器和光電隔離，典型值為 1500 VAC

• 安裝方式： 卡籠或機架安裝，帶背板連接器

• 指示器： 前面板 LED 指示燈用于顯示電源狀態、模塊健康、通信和/或通道狀態

• 診斷功能： 內置自檢功能，可向主機系統報告錯誤

• 工作溫度： 0°C 至 60°C

• 構造： FR4 環氧樹脂 PCB，帶鍍金邊緣連接器

• 認證： UL 認證，CSA 認證（符合當時標準）

優勢與特點

WESTINGHOUSE 5X00121G01 的主要優勢在于其在關鍵基礎設施應用中經過數十年連續運行驗證的可靠性和長壽命。通過使用 WESTINGHOUSE 5X00121G01，運行西屋電氣控制系統的設施可以維持生產，而無需承擔代價高昂、破壞性的全面系統遷移，避免大量的重新設計和重新驗證工作。WESTINGHOUSE 5X00121G01 的模塊化設計允許直接進行故障排除和更換，最大限度地減少了問題發生時的過程停機時間。該模塊通常具有高水平的信號隔離和保護，可防止現場故障影響整個系統。其采用的大尺寸設計裕量和高質量元件選擇確保了即使在高溫、高濕、振動或電氣噪聲等不利條件下也能持續運行。

應用領域與實際案例

WESTINGHOUSE 5X00121G01 的耐用性和可靠性使其在控制系統的更換成本極高或具有破壞性的各種長生命周期工業應用中成為寶貴的資產。

• 核能發電： 在西屋電氣控制的核設施中，WESTINGHOUSE 5X00121G01 繼續用于監控關鍵安全參數，如中子通量、冷卻劑溫度和穩壓器液位，支持在嚴格監管下安全可靠地運行。

• 火力發電廠： 在已運行數十年的燃煤電站，WESTINGHOUSE 5X00121G01 為鍋爐傳感器、空氣預熱器驅動器和靜電除塵器控制提供接口，幫助操作員維持燃燒效率和排放合規性。

• 化工生產設施： 在安裝有西屋電氣控制系統的連續化工廠中，WESTINGHOUSE 5X00121G01 處理反應器溫度傳感器和壓力變送器的信號，維持生產批次的最佳條件。

• 煉油廠操作： 在擁有舊式控制基礎設施的煉油廠，WESTINGHOUSE 5X00121G01 監控精餾塔溫度和壓力，支持安全高效地將原油分餾成有價值的產品。

• 鋼鐵制造： 在采用西屋電氣自動化的綜合性鋼廠，WESTINGHOUSE 5X00121G01 處理軋機傳感器信號并控制輔助設備，有助于保持產品質量的一致性。

與競品對比分析

與當前市場領導者的現代模塊相比，WESTINGHOUSE 5X00121G01 代表了一種不同的工業設計理念，其重點是長壽命和可維護性，而非小型化和高級診斷。雖然艾默生、霍尼韋爾或西門子的新型模塊提供更高的通道密度、更小的尺寸和復雜的診斷功能，但 WESTINGHOUSE 5X00121G01 為現有已安裝系統提供了直接插拔式替換的獨特優勢。與需要大量配置的通用型模塊相比，WESTINGHOUSE 5X00121G01 保證了與西屋電氣背板、電源和通信協議在電氣和機械上的正確匹配。對于在西屋電氣基礎設施和已驗證流程上投入巨資的工廠，用另一個 WESTINGHOUSE 5X00121G01 替換故障單元通常是性價比最高、風險最低的解決方案，遠勝于將現代設備改造到舊式架構中。

選型建議與注意事項

為您的應用選擇 WESTINGHOUSE 5X00121G01 時，首先要驗證其具體修訂版本是否與您特定的西屋電氣系統型號、機架配置和電源類型兼容。確保 WESTINGHOUSE 5X00121G01 具有適合您預期功能的正確配置（例如信號類型和范圍），因為不同生產批次和系統代次之間存在顯著差異。在安裝 WESTINGHOUSE 5X00121G01 之前，請仔細檢查邊緣連接器的清潔度，以及電路板是否有因長期存放可能導致的電容漏液、腐蝕或元件損壞的跡象。在處理該模塊時，請遵守適當?shù)撵o電放電預防措施，因為某些舊式元件可能比現代元件更敏感，且靜電損壞可能不會立即顯現。在插入 WESTINGHOUSE 5X00121G01 之前，驗證背板連接器是否清潔且無氧化，以確?？煽康碾姎饨佑|。最后，除非具體系統文件明確確認支持熱插拔，否則在插入或拔出 WESTINGHOUSE 5X00121G01 之前，務必完全關閉機架電源，因為在通電情況下強行插入可能會損壞模塊和昂貴的背板。對于關鍵應用，建議在庫存中保留備用的 WESTINGHOUSE 5X00121G01 模塊，以最大程度地減少因故障導致的停機損失。
