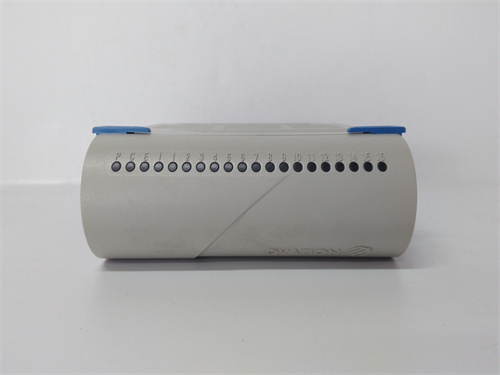

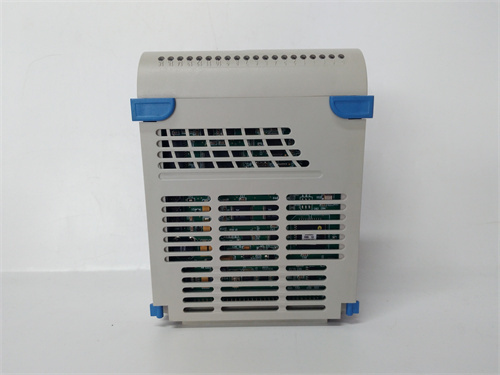

WESTINGHOUSE 5X00106G01 產品概述

WESTINGHOUSE 5X00106G01 是一款高可靠性的模擬量輸出模塊，屬于西屋電氣（WESTINGHOUSE）經典的 WDPF（Westinghouse Distributed Processing Family）分布式控制系統的重要組成部分。作為 OVATION 系統（西屋后被艾默生收購，OVATION 成為其旗艦 DCS）的前身，WDPF 系統在電力、石化等行業擁有廣泛的安裝基礎。WESTINGHOUSE 5X00106G01 模塊的核心功能是將數字控制信號轉換為標準的 4-20mA 模擬信號，用于驅動現場的各類執行機構，如調節閥、變頻器和定位器等。這款模塊以其堅固耐用的設計和穩定的信號輸出能力，確保了控制指令能夠精確地傳遞到生產過程，是實現工業自動化的關鍵接口元件。

產品參數與規格

WESTINGHOUSE 5X00106G01 的技術規格體現了其在過程控制中的專業定位：

• 制造商： 西屋電氣（WESTINGHOUSE）/ 艾默生（Emerson，現持有該技術）

• 型號： 5X00106G01

• 產品類型： 模擬量輸出模塊

• 兼容系統： WDPF（西屋分布式處理系列）控制系統

• 輸出通道： 通常為多通道獨立隔離輸出（具體數量需參考官方手冊，常見為 4 或 8 通道）

• 輸出信號： 標準 4-20 mA 直流電流信號

• 負載能力： 能夠驅動特定范圍的負載電阻，確保與各類執行器匹配

• 分辨率： 高分辨率數模轉換，保證輸出信號的精度和穩定性

• 隔離特性： 通道間及通道與系統總線間可能具備隔離設計，防止干擾

• 安裝方式： 專用 I/O 機架插入式模塊

• 電源： 通過系統背板供電

優勢與核心特點

WESTINGHOUSE 5X00106G01 作為西屋經典控制系統的一部分，具備以下核心優勢：

• 高信號精度： 5X00106G01 采用高精度的數模轉換電路，能夠?qū)?shù)字指令精確地轉換為連續的模擬電流信號。這對于需要精細調節的過程控制（如精確控制閥門開度）至關重要，確保了生產過程的穩定性和產品質量。

• 工業級可靠性： 遵循西屋電氣一貫的工業級設計標準，WESTINGHOUSE 5X00106G01 采用優質元器件和嚴格的制造工藝，能夠在電廠、化工廠等存在高溫、振動和電磁干擾的惡劣環境中長期穩定運行。

• 與 WDPF 系統無縫集成： 作為原廠設計的 I/O 模塊，5X00106G01 在電氣特性、通信協議和機械尺寸上與 WDPF 控制器和 I/O 機架完美匹配，保證了整個控制系統的協同工作能力和數據一致性。

• 強大的驅動能力： 該模塊的輸出電路設計能夠驅動較長的電纜和具有一定阻抗的現場設備，確保了信號在傳輸過程中的完整性和可靠性，減少了因信號衰減導致的控制偏差。

• 易于診斷與維護： 模塊通常配備有狀態指示燈，可以直觀地顯示通道工作狀態、通信狀態和故障信息。這使得現場維護人員能夠快速定位問題，縮短故障處理時間。

應用案例

WESTINGHOUSE 5X00106G01 主要應用于基于 WDPF 控制系統的各類過程工業現場：

• 火力發電廠： 在鍋爐燃燒控制系統中，5X00106G01 將主控制器計算出的燃料量指令轉換為 4-20mA 信號，直接控制給煤機轉速或燃油調節閥的開度，實現對鍋爐負荷的精確調節。

• 石油化工廠： 在精餾塔的控制回路上，WESTINGHOUSE 5X00106G01 接收來自塔頂溫度控制器的輸出信號，驅動回流調節閥動作，從而精確控制產品的分離純度和收率。

• 水處理設施： 在大型市政或工業污水處理廠，該模塊用于控制加藥泵的沖程或變頻器的頻率，根據水質監測數據精確投加絮凝劑或消毒劑。

• 鋼鐵冶煉： 在高爐鼓風系統的控制中，5X00106G01 用于調節風量調節閥的開度，確保送入高爐的風量符合冶煉工藝的要求。

與競品的對比分析

在過程控制 I/O 模塊領域，WESTINGHOUSE 5X00106G01 與其他 DCS 廠商的同代產品相比，具有獨特的歷史地位和技術特點：

• 對比 Bailey（例如 INFI 90 的 IMASO01 模擬量輸出模塊）： Bailey 的模塊同樣以堅固著稱。WESTINGHOUSE 5X00106G01 的優勢在于它與 WDPF 系統獨特的通信協議和控制架構的深度集成，對于維護原有 WDPF 系統的用戶而言，它是唯一無需更改系統配置和軟件的“即插即用”選擇。

• 對比 Honeywell（例如 TDC 3000 的模擬輸出卡）： Honeywell 的 TDC 3000 系統在全球擁有龐大用戶群。WESTINGHOUSE 5X00106G01 在北美電力市場的占有率曾非常高，因此對于該地區的許多電廠來說，它是備件庫存中的標準件，技術支持和獲取渠道相對明確。

• 對比現代的通用模擬量輸出模塊（如使用 Profibus/PA 或 HART 協議的設備）： 現代設備功能更豐富，支持?jǐn)?shù)字通信。5X00106G01 的優勢在于其簡單性和確定性。它不依賴復雜的協議棧，直接輸出 4-20mA 信號，在需要高可靠性和快速響應的簡單控制回路中，這種直接方式依然有效。

選型建議與注意事項

• 精確型號匹配： 5X00106G01 可能有不同的硬件版本或子型號。在采購備件時，務必從現有模塊的標簽或系統圖紙中獲取完整的型號信息，并與經銷商確認其兼容性。

• 輸出通道配置： 確認所需輸出通道的數量和類型。部分WESTINGHOUSE 5X00106G01 模塊可能要求配置特定的跳線或跨接器，以設定輸出范圍（如 0-20mA 或 4-20mA）或故障安全模式。

• 負載阻抗檢查： 在連接現場設備前，應計算回路總負載（包括電纜電阻和現場設備輸入阻抗），確保其在5X00106G01 規定的驅動能力范圍內，避免信號失真。

• 系統組態匹配： 更換WESTINGHOUSE 5X00106G01 后，通常需要在工程師站上對控制器的 I/O 數據庫進行核對，確保模塊的物理位置與實際組態一致。

• 防靜電與規范操作： 該模塊對靜電敏感。在插入或拔出5X00106G01 時，應佩戴防靜電腕帶，并確保系統已經按照 WDPF 的操作規程將相關回路置于維護狀態或斷電。
