產品描述

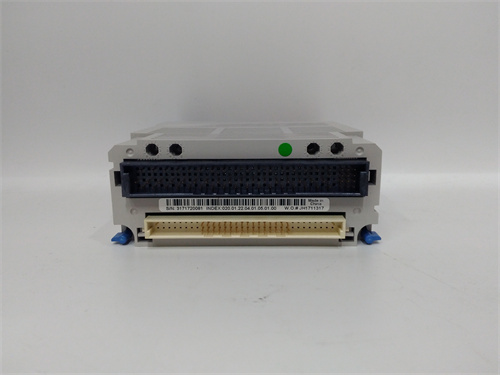

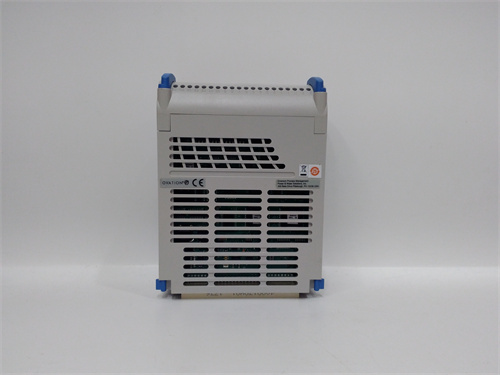

Westinghouse 1C31224G01 是西屋電氣（Westinghouse）公司推出的一款高性能數字量輸出模塊，屬于西屋Ovation分布式控制系統的重要組成部件。該模塊專為電力、石油化工等過程工業的現場設備控制而設計，負責將Ovation控制器的數字指令轉換為現場執行機構（如電磁閥、接觸器、指示燈、報警器等）可接收的開關量信號，實現對現場設備的遠程控制和狀態指示。
Westinghouse 1C31224G01 采用高可靠性的繼電器輸出設計，具備卓越的負載驅動能力和電氣隔離特性，能夠直接驅動中小功率的現場設備。其模塊化設計使其能夠無縫集成于Westinghouse Ovation控制系統中，與Ovation控制器、I/O機架及其他功能模塊協同工作，構建高可靠性、高安全性的過程控制系統。該模塊廣泛應用于發電廠、核電站、石油化工裝置、水處理等關鍵工業領域。
產品參數
產品類型：數字量輸出模塊
輸出通道數：16通道
輸出類型：繼電器輸出（常開觸點）
觸點容量：250 VAC / 30 VDC，2 A（阻性負載）
最大開關電壓：250 VAC / 125 VDC
最大開關電流：2 A（每通道）
最大開關功率：500 VA / 60 W
響應時間：≤10 ms（典型值）
隔離方式：光電隔離，通道與背板間隔離電壓1500 VAC
輸出狀態指示：每通道獨立LED狀態指示燈
診斷功能：模塊自診斷、通道狀態監測
通信接口：通過Ovation I/O背板與控制器通信
電源：通過Ovation I/O機架供電（5 VDC邏輯電源），現場負載需外部供電
工作溫度：0 °C 至 +60 °C
防護等級：IP20
認證：UL、CE
優勢與特點
高可靠性繼電器輸出
Westinghouse 1C31224G01 采用高質量繼電器作為輸出元件，具備高觸點容量和長壽命特性，可直接驅動電磁閥、接觸器等感性負載，無需外接中間繼電器，簡化系統架構。
高隔離電壓保護
光電隔離設計實現現場側與控制側的電氣隔離，隔離電壓高達1500 VAC，Westinghouse 1C31224G01 有效保護控制器免受現場浪涌和瞬態電壓的損害，確保系統安全運行。
直觀的狀態指示
每通道配備獨立的LED狀態指示燈，Westinghouse 1C31224G01 可直觀顯示每個輸出通道的開關狀態，便于現場調試和故障排查，大幅提升維護效率。
靈活的負載驅動能力
支持交流和直流負載驅動，Westinghouse 1C31224G01 可控制220 VAC電磁閥、24 VDC指示燈、報警器等各類現場設備，適應不同電壓等級的工業應用。
原生集成Ovation系統
作為Westinghouse Ovation系統的標準I/O模塊，Westinghouse 1C31224G01 與系統控制器、操作站無縫集成，支持統一的工程組態、報警管理和設備控制。
應用領域與應用案例
應用領域
發電廠鍋爐與汽輪機控制
核電站安全保護系統
石油化工裝置閥門控制
水處理設備控制
工業過程控制系統
變電站自動化
應用案例
某大型燃煤發電廠在鍋爐安全監控系統中采用 Westinghouse 1C31224G01 控制燃油快關閥、吹灰器電磁閥、報警指示燈等現場設備。該模塊的高可靠性繼電器輸出確保了關鍵閥門在緊急情況下的可靠動作，多次成功完成鍋爐MFT（主燃料跳閘）保護動作，保障了鍋爐的安全運行。
在另一個案例中，某石油化工企業使用 Westinghouse 1C31224G01 控制裝置區的各類電動閥門和聲光報警器。模塊直接驅動220 VAC閥門執行器，無需外接中間繼電器，簡化了控制柜布線。在一次裝置緊急停車中，該模塊準確執行了控制器的所有指令，所有閥門在規定時間內完成動作，避免了事故擴大。
競品對比
相較于其他品牌的數字量輸出模塊，Westinghouse 1C31224G01 在Ovation系統中的原生集成能力是其最大優勢，尤其在發電和核電領域擁有廣泛的應用基礎和成熟經驗。與西門子、羅克韋爾的晶體管輸出模塊相比，該模塊的繼電器輸出類型更適合直接驅動交流負載，且具備更高的觸點容量和隔離電壓。與ABB S800模塊相比，該模塊在寬溫適應性方面略遜一籌，但作為Ovation系統的一部分，其在電力行業應用中具備更完善的行業專用功能支持。
選型建議與注意事項
選型建議
若您的控制系統為Westinghouse Ovation系統，Westinghouse 1C31224G01 是數字量輸出的標準選擇，建議根據現場執行機構數量和類型選擇合適數量的模塊。
對于驅動電磁閥、接觸器等交流感性負載的應用，建議選用 Westinghouse 1C31224G01 的繼電器輸出特性可直接驅動，無需外接中間繼電器，但需注意在感性負載兩端加裝阻容吸收電路或壓敏電阻，以抑制反電動勢對繼電器觸點的損害。
對于驅動指示燈、報警器等小功率直流負載的應用，可利用 Westinghouse 1C31224G01 直接驅動，建議確認負載電流不超過模塊觸點容量（2A）。
對于關鍵設備控制（如緊急停車閥），建議采用雙冗余輸出配置，即使用兩塊 Westinghouse 1C31224G01 的常開觸點串聯控制同一設備，確保單模塊故障時設備仍可安全動作。
注意事項
Westinghouse 1C31224G01 為Ovation系統專用模塊，與其他品牌或型號的I/O機架不兼容，選型時需確認控制系統型號和機架類型。
接線時需嚴格按照Westinghouse提供的接線圖進行連接，注意區分交流負載和直流負載的接線方式。對于交流負載，建議使用雙絞線或屏蔽線，減少電磁干擾。
繼電器輸出模塊的觸點壽命與負載類型和開關頻率密切相關，對于高頻開關應用（如脈沖控制），建議選用晶體管輸出模塊或外接固態繼電器，以延長 Westinghouse 1C31224G01 的使用壽命。
在驅動感性負載（如電磁閥、接觸器線圈）時，務必在負載兩端并聯續流二極管（直流負載）或阻容吸收電路（交流負載），以保護繼電器觸點免受反電動勢的損害。
該模塊的電源由Ovation I/O機架提供邏輯電源（5 VDC），現場負載電源需由外部提供。選型時需確認現場負載電源容量滿足所有輸出通道的總功耗需求。
在系統調試階段，建議對每個輸出通道進行測試，驗證 Westinghouse 1C31224G01 的響應時間和輸出狀態，確保滿足工藝控制要求。
由于Westinghouse電力業務已被艾默生（Emerson）收購，Ovation系統目前由艾默生繼續支持和開發。該模塊的長期供貨情況建議在采購前與艾默生或授權供應商確認，評估備件供應風險。
建議建立備件庫存，至少保留一塊 Westinghouse 1C31224G01 作為應急備件，以應對突發故障，減少非計劃停機時間。對于關鍵應用，建議按冗余配置增加備件數量。
