產品概述

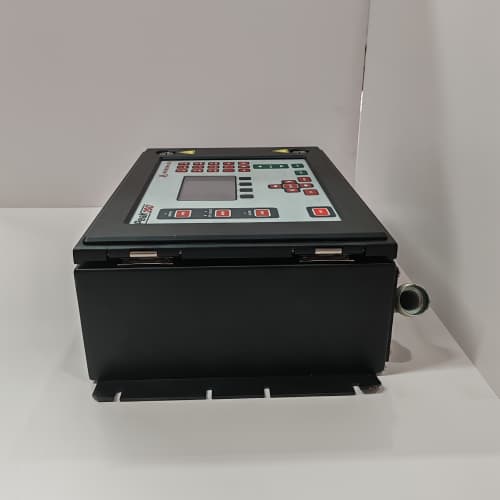

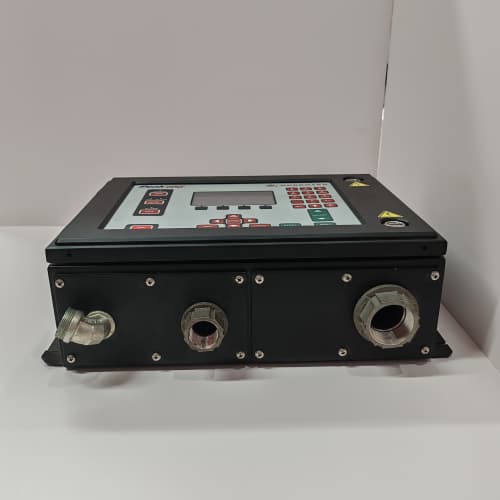

WOODWARD 505XT 8200-1312 是美國伍德沃德公司專門為工業透平機械（如汽輪機、燃氣輪機、離心式壓縮機等）設計的一款關鍵控制設備。具體而言，WOODWARD 505XT 8200-1312 是 505XT數字式調速器 的一個具體配置型號。它是用于透平機械的專用、可編程的單回路或雙回路控制系統，核心功能是精確、可靠地控制機組的轉速、負荷以及實現自動啟動、停機、負荷控制與保護。這款 505XT 調速器將傳感器信號處理、控制算法運算、伺服驅動輸出和人機界面集成于一體，是透平機組安全、穩定、高效運行的“大腦”和控制核心。后綴“8200-1312”指明了特定的硬件配置、軟件版本或功能包，使其適用于特定類型的驅動應用。

產品參數

• 產品型號： 505XT (配置號：8200-1312)

• 品牌： WOODWARD（伍德沃德）

• 產品系列： 505系列透平機械控制器

• 設備類型： 數字式透平調速器/控制器

• 核心控制功能：

  • 轉速控制： 提供高精度的轉速PID調節，支持等比例、不等比例等多種調速方式。

  • 負荷/壓力控制： 可實現負荷限制、壓力控制、抽汽控制等多參數控制。

  • 自動啟停順序控制： 內置可編程的自動啟動和停機邏輯。

  • 保護功能： 集成超速保護、振動監測（需配傳感器）、過程參數保護等。

• 輸入信號：

  • 轉速反饋： 支持磁阻式傳感器、渦流傳感器等。

  • 過程變量： 可接收4-20mA、0-10V等模擬量輸入，用于壓力、溫度、流量等監測。

  • 數字量輸入： 用于啟停命令、模式選擇、遠程設定點等。

• 輸出信號：

  • 伺服驅動輸出： 提供±200mA或4-20mA輸出，直接驅動電液轉換器或電動執行機構。

  • 繼電器輸出： 用于報警、停機、輔助設備控制。

• 人機界面： 前面板配備LCD顯示屏和按鍵，用于本地操作、參數設定、狀態監視和診斷。

• 編程與配置： 通過前面板或?qū)Ｓ密浖ㄈ鏣oolbox）進行編程和參數整定。

• 通信接口： 支持Modbus RTU/ TCP、以太網、Profibus-DP等（取決于具體配置），便于集成到DCS或SCADA系統。

• 電源要求： 通常為24VDC或110-240VAC。

• 安裝方式： 面板安裝或?qū)к壈惭b。

優勢與特點

1. 透平機械控制的行業標準： WOODWARD 505XT 是全球范圍內工業透平機械控制領域公認的標桿產品。其控制算法、動態響應特性和可靠性經過數十年的現場驗證，尤其適用于需要快速、精確響應的關鍵旋轉設備。

2. 高度的可配置性與靈活性： 505XT 控制器功能強大且高度可編程。用戶可以根據具體的透平機類型（汽輪機、燃機、壓縮機）和工藝需求，通過軟件靈活配置控制策略、保護邏輯和順序控制程序。型號 8200-1312 代表了針對特定應用的優化配置。

3. 強大的集成保護與順序控制： 它將調速、保護和順序控制功能深度集成于單一設備中。內置的超速保護、升速率控制、暖機邏輯和自動并網功能，減少了對外部PLC或繼電器的依賴，提高了系統整體可靠性并簡化了設計。

4. 卓越的用戶界面與診斷能力： 直觀的面板顯示和菜單導航使操作和調試相對便捷?？刂破魈峁┰敿毜倪\行數據、趨勢記錄和事件日志，強大的診斷功能有助于快速排查故障和優化機組性能。

5. 可靠的工業設計與全球支持網絡： 秉承伍德沃德的工業級質量標準，設計堅固耐用。同時，WOODWARD 505XT 8200-1312 擁有全球性的技術支持和備件網絡，保障了設備的全生命周期維護。

應用領域與案例

WOODWARD 505XT 8200-1312 專門用于驅動發電機或工業流程設備的各類透平機械。

• 應用領域：

  • 工業汽輪機驅動（驅動發電機、泵、風機、壓縮機）

  • 燃氣輪機輔助驅動或小型發電

  • 工藝流程中的離心式壓縮機防喘振與速度控制

  • 生物質發電、余熱回收等能源綜合利用項目

• 應用案例：
  在一家化工廠，一臺抽汽凝汽式工業汽輪機驅動一臺大型工藝空氣壓縮機。機組控制系統采用 WOODWARD 505XT 調速器（配置號 8200-1312）。該控制器接收來自鍵相傳感器的轉速信號，執行精確的轉速PID控制以維持壓縮機轉速穩定。同時，它根據化工裝置的蒸汽需求，自動調節抽汽壓力，并管理汽輪機的自動啟動程序（包括盤車、暖機、升速、并網）。當電網頻率波動時，505XT 快速調整汽輪機進汽量，保障了壓縮機和整個工藝裝置的穩定運行。其內置的保護功能在轉速超限時能可靠觸發緊急停機。

與競品對比

• vs. 通用PLC方案： 通用PLC雖然可實現部分邏輯，但在專為高速旋轉機械優化的控制算法（如不等率調節、加速度控制）、伺服驅動的專業性和對透平機特性的深度理解上，無法與專用的 505XT 控制器相比。后者是“交鑰匙”的透平控制解決方案。

• vs. 其他品牌透平專用控制器（如GE/艾默生、Triconex的透平控制產品， 或CCC）： 伍德沃德在透平機械控制領域擁有最悠久的歷史和最廣泛的市場占有率。505XT 系列以其可靠性、用戶基礎和豐富的應用經驗著稱，尤其是在中小型工業透平市場占據主導地位。

• vs. 更早期的505/E系列模擬調速器： 505XT 作為數字式產品，在控制精度、功能靈活性、通信能力和診斷信息方面相比老式模擬調速器有質的飛躍。

選型建議與注意事項

1. 明確透平類型與控制需求： 必須明確是汽輪機、燃氣輪機還是壓縮機驅動，并詳細列出所有必須的控制功能（如是否抽汽、是否并網、有無特殊保護要求），以選擇正確的 505XT 配置型號（如 8200-1312）。

2. 傳感器與執行機構匹配： 確認轉速傳感器類型、數量以及執行機構（電液轉換器或電機行器）的型號和輸入信號要求，確保與控制器輸出兼容。

3. 專業配置與參數整定： 505XT 的配置和參數整定（如PID參數、升速率、保護定值）專業性極強，必須由經驗豐富的透平控制工程師或伍德沃德授權服務人員完成，錯誤的設置可能導致控制不穩定或機組損壞。

4. 通信集成與安全： 如需接入DCS，需提前規劃通信協議和接口，并在控制器和上位系統中正確配置。注意設置通信訪問密碼，防止未授權修改。

5. 預防性維護與備件： 定期備份控制器配置參數。關注控制器的運行狀態和報警信息。建議儲備關鍵備件（如電源模塊、顯示面板）。在機組大修時，可考慮對控制器進行專業測試和固件升級。對于老舊機組改造，需評估現有液壓系統和傳感器的狀態是否適合與數字控制器匹配。
