產品概述與介紹

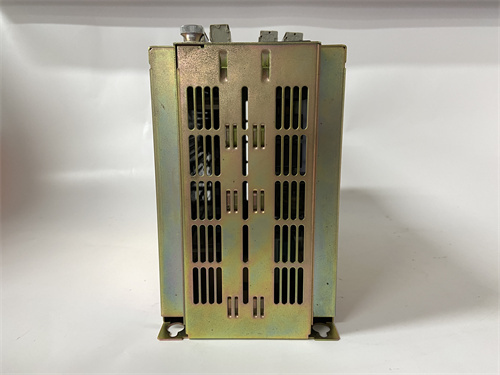

YASKAWA JZNC-XPP02B 是安川電機（YASKAWA）旗下的一款高性能可編程多軸運動控制器的擴展基板單元。它屬于安川MP3000系列或MP2000系列運動控制平臺的核心組件之一。這款基板本身并非獨立的控制器，而是作為主CPU單元的擴展，用于增加系統的軸控制能力、I/O點數或特殊功能模塊的插槽。YASKAWA JZNC-XPP02B 是構建復雜、高速、高精度多軸同步運動控制系統的關鍵硬件基礎，廣泛應用于半導體設備、電子組裝、機器人單元、高精度機床等領域。

詳細產品參數與規格

該擴展基板的技術規格由其系統架構和擴展能力定義：

• 主要功能： 運動控制器擴展基板/背板。它為安裝額外的軸控制模塊、數字/模擬I/O模塊、通信模塊等提供物理插槽和電氣連接。

• 兼容系統： 專為安川MP3000系列（如MP3300）或MP2000系列運動控制器設計，必須與對應的主基板（如JZNC-XPU01） 和主CPU模塊配合使用。

• 擴展架構： 通過高速專用總線（如安川的MECHATROLINK總線或其他內部高速總線）與主基板連接，確保擴展模塊與主CPU之間的高速、確定性數據交換。

• 模塊插槽： 提供一定數量的模塊插槽，用于安裝以下類型的模塊：

  • 伺服軸控制模塊： 用于控制額外的安川Σ系列或其他支持MECHATROLINK的伺服驅動器。

  • 離散I/O模塊： 增加數字量輸入/輸出點數。

  • 模擬量I/O模塊： 處理模擬信號。

  • 通信模塊： 支持Ethernet/IP、PROFIBUS-DP、CC-Link等網絡通信。

• 電源要求： 擴展基板本身需要由系統電源單元供電，為插入其上的所有模塊提供穩定的工作電壓。

• 安裝方式： 通常設計為機架安裝或面板安裝，與主基板通過專用連接電纜并排或堆疊安裝。

主要優勢與特點

YASKAWA JZNC-XPP02B 擴展基板為構建靈活強大的運動控制系統提供了核心優勢：

• 卓越的系統可擴展性： 它打破了主CPU單元固有的軸數和I/O限制，允許用戶根據機器工藝的復雜程度，靈活地增加控制軸數和信號點數，實現“按需配置”。

• 保持高性能與同步性： 通過內部高速總線進行擴展，確保了所有擴展軸與主控軸之間的高精度時鐘同步和高速數據交互，這是實現復雜多軸協調運動（如電子凸輪、飛剪）的基礎。

• 模塊化與高可靠性： 安川運動控制器的模塊化設計理念，使得系統維護、升級和故障排查變得非常方便。JZNC-XPP02B 作為這一架構的關鍵部分，采用了工業級的高可靠性設計。

• 無縫的生態系統集成： 與安川的伺服驅動器（如Σ-7系列）、伺服電機、HMI及編程軟件（如MotoPlus， MotionWorks IEC）完美集成，為用戶提供從控制器到驅動器的完整、優化的運動控制解決方案。

• 面向復雜應用的設計： 專為需要高度同步和精密軌跡控制的應用而設計，例如在 YASKAWA JZNC-XPP02B 上擴展多個軸控模塊，可以輕松實現一臺控制器管理幾十個伺服軸的復雜系統，這在貼片機、繞線機等設備中至關重要。

應用場景與案例

這款擴展基板主要用于對軸數和性能有高要求的尖端自動化設備：

• 半導體封裝與測試設備： 控制大量的引線鍵合頭、晶圓傳輸機械手、視覺定位平臺，要求極高的同步精度和速度。

• 高精度電子元件貼裝機（SMT）： 擴展控制多個頭部的貼裝軸、送料器、對中平臺及傳送帶。

• 工業機器人單元與協同工作站： 作為主控，同時控制多臺機器人和周邊的定位變位機、輸送線。

• 高端印刷與包裝機械： 實現多色組套印、模切、飛剪等需要嚴格相位同步的工藝。

• 精密測量與檢測設備： 控制多軸運動平臺進行復雜軌跡掃描。

一個典型應用案例是全自動晶圓探針測試臺。系統的主CPU單元通過 YASKAWA JZNC-XPP02B 擴展基板連接了多個軸控制模塊。這些模塊分別控制：X-Y-Z三軸精密定位平臺（用于移動探針卡）、Theta旋轉軸（用于晶圓對準）、以及多個用于開關測試艙門的輔助伺服軸。所有軸在JZNC-XPP02B構建的統一控制平臺上實現納米級精度的同步運動，確保探針快速、準確地接觸晶圓上的每一個焊盤，完成電性能測試。

與競爭產品的比較

與同類多軸運動控制系統的擴展方案相比，如三菱電機的MELSEC-Q系列運動控制器擴展基板、西門子的SIMOTION系統擴展模塊或歐姆龍的NJ/NX系列機器控制器擴展機架：

• 性能與同步技術： 安川在運動控制領域，特別是在多軸高速高精同步（如其MECHATROLINK-III總線技術）方面享有盛譽。JZNC-XPP02B 所依托的系統在復雜軌跡控制和抖動抑制方面通常具有競爭優勢。

• 驅動器的深度集成： 安川“控制器-驅動器-電機”的全套解決方案在參數自整定、振動抑制、故障診斷等方面的協同優化做得非常深入，這是單純PLC開放式平臺難以比擬的。

• 編程環境： 安川提供MotoPlus（C語言）和MotionWorks IEC（IEC 61131-3）兩種編程方式，兼顧底層高性能算法和上層邏輯的靈活性，與競爭對手的軟件策略各有側重。

競爭對手可能在通用PLC功能集成、與特定行業工藝庫的捆綁、或大型項目整體成本方面存在優勢。選擇取決于對運動性能的極致要求、現有技術棧的兼容性以及品牌服務支持。

選型建議與注意事項

選型和使用此擴展基板是一項系統工程，需周密規劃：

1. 嚴格的系統兼容性核查： 確認 YASKAWA JZNC-XPP02B 與您計劃使用的主CPU型號、主基板型號及系統固件版本完全兼容。這是系統構建的第一步，也是最重要的一步。

2. 詳盡的系統配置規劃： 根據機器工藝，詳細列出所需的總軸數、各軸類型（伺服/步進）、I/O總點數、通信接口需求。以此確定需要擴展的模塊類型和數量，并驗證 JZNC-XPP02B 的插槽數量是否足夠。

3. 電源容量與散熱計算： 所有擴展模塊的功耗總和必須在系統電源單元的容量范圍內。同時，需確保控制柜內有良好的散熱設計，以滿足多模塊工作時的散熱要求。

4. 總線負載與性能預估： 當擴展軸數非常多時，需要評估內部總線的通信負載率，確保其能滿足所有軸的控制周期要求，避免因通信過載導致性能下降。

5. 軟件授權與功能限制： 某些高級運動控制功能（如特定數量的電子凸輪或CNC功能）可能需要額外的軟件授權（License）。在選型初期就應明確需求并獲取相應授權。

6. 專業實施與調試： 此類高端運動控制系統的硬件安裝、網絡配置（如MECHATROLINK）、軟件編程和調試，強烈建議由經過安川認證的工程師或系統集成商來完成。在進行任何物理安裝和配置前，請務必研讀 YASKAWA JZNC-XPP02B 及其所屬M(fèi)P系列控制器的全套硬件安裝手冊和設計指南，詳細信息可通過產品鏈接查找。務必注意ESD（靜電放電）防護，在接觸所有電子模塊時佩戴防靜電手腕帶
