產品名稱:

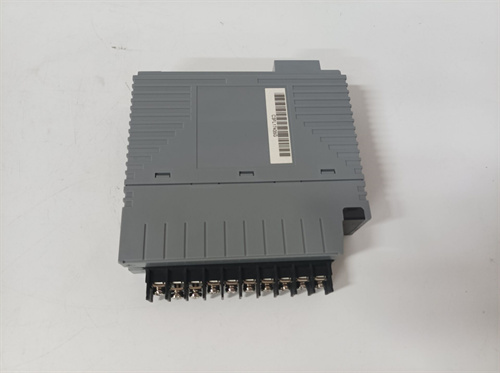

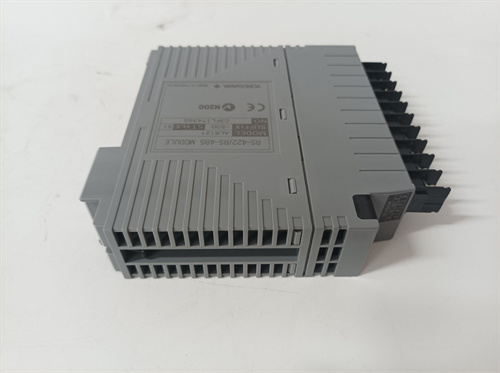

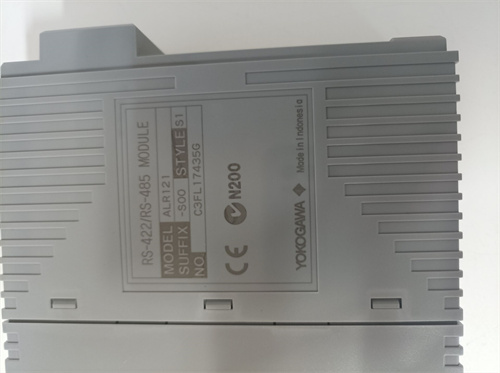

橫河+ alr121 - 500串行通信模塊

產品描述:

該模塊作為橫河電機控制系統或工業自動化應用中的串行通信接口。它支持現場控制單元(FCU)和FA-M3控制器等各種子系統之間的串行通信。

主要功能:

支持FCU與其他設備的串行通信(RS-232C、RS-422或RS-485)。

根據使用的協議(RS-485允許多點)，支持點對點和多點通信配置。

提供半雙工通信(數據一次只在一個方向上流動)。

品參數/規格:

兼容現場控制單元:兼容橫河的現場控制單元(FCU)型號，如AFV10、AFV30、AFV40、AFF50、ANB10、ANB11和ANR10

通信接口:支持RS-232C、RS-422、RS-485串行通信協議

傳輸速度:支持1200、2400、4800、9600、19200、38400bps (bits per second)等多種傳輸速度

傳輸碼:支持ASCII碼和二進制傳輸碼

字符長度:支持7位或8位字符長度

停止位長度:支持1或2個停止位

奇偶校驗:支持無、偶、奇偶校驗

最大傳輸距離:點對點連接(RS-232C)為15米，擴展多點連接(RS-485)為1200米

安裝:安裝在前面提到的現場控制單元上[1]。

I/O布線:需要特定的橫河電纜(AKB131, AKB132, AKB133, AKB134)，帶3對屏蔽信號傳輸

功耗:約0.5 A
