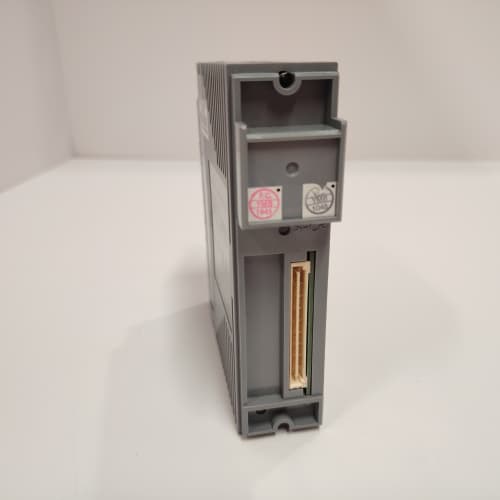

YOKOGAWA AAI543 是橫河（YOKOGAWA）CENTUM VP/DCS 系統的核心模擬量輸入模塊，專為工業過程控制中的高精度模擬信號采集設計，集成 8 通道隔離輸入，支持多種工業標準信號類型，承擔著溫度、壓力、流量等關鍵工藝參數的采集任務，是保障過程控制系統精準監測與調節的核心硬件。在石油化工反應器溫度采集、火力發電廠鍋爐壓力監測、制藥廠藥液流量計量等場景中，YOKOGAWA AAI543 憑借超高精度、強抗干擾、寬量程適配的特性，確保模擬量信號的穩定采集與可靠傳輸；同時，YOKOGAWA AAI543 支持熱插拔與在線校準，可最大限度提升工業控制系統的運維靈活性，YOKOGAWA AAI543 的可靠運行直接決定了 CENTUM VP 系統的過程監測精度，是橫河工業自動化過程控制解決方案中的關鍵組件。
YOKOGAWA AAI543 采用 24 位高精度 A/D 轉換器，4-20mA 信號測量精度達 ±0.05% FS，熱電偶 / 熱電阻測溫精度 ±0.1℃，滿足化工、電力等行業對工藝參數的高精度監測需求；單模塊兼容電流、電壓、熱電偶、熱電阻等多種信號類型，每通道可獨立配置信號規格，無需更換模塊即可適配不同現場傳感器，大幅降低硬件采購與維護成本。
每通道獨立電氣隔離 + 通道與系統地雙重隔離設計，YOKOGAWA AAI543 可有效阻斷工業現場的接地環路干擾與電磁耦合干擾；內置數字濾波與浪涌保護電路，符合 IEC 61000-4 電磁兼容標準，可抵御變頻器、高壓電纜產生的輻射干擾與電網浪涌沖擊，在復雜工業環境下仍能保持信號采集的穩定性，無漂移、無失真。
支持 CENTUM VP 系統熱插拔功能，YOKOGAWA AAI543 可在 DCS 系統運行狀態下在線更換，控制器自動識別模塊并恢復通道配置，無需停機，避免生產中斷；模塊支持通過 PRM 設備管理系統進行在線零點 / 滿度校準，無需拆卸模塊或使用外部校準儀器，校準過程僅需數分鐘，大幅提升運維效率。
內置通道級故障診斷功能，YOKOGAWA AAI543 可實時監測傳感器斷線、短路、超量程等異常狀態，故障信息通過 SBUS 總線實時上傳至中控室，配合 CENTUM VP 系統的報警機制實現快速預警；支持 SIL 2 安全完整性等級認證，適用于緊急停車系統（ESD）的關鍵參數采集，確保故障狀態下的安全聯鎖觸發。
作為 CENTUM VP 系統的原廠模塊，YOKOGAWA AAI543 可直接接入系統機架，與橫河控制器、輸出模塊、人機界面無縫協同；支持 PRM 設備管理系統的遠程監測與診斷，可實時查看模塊運行狀態、校準記錄與故障歷史，實現全生命周期管理；兼容 OPC UA 協議，可對接第三方 MES/ERP 系統，助力工廠數字化轉型。
- 石油化工：反應器溫度 / 壓力采集、精餾塔液位監測、管道流量計量
- 火力發電：鍋爐汽包壓力 / 水位監測、汽輪機軸溫采集、煙氣排放參數檢測
- 制藥行業：藥液流量 / 壓力監測、反應釜溫度控制、潔凈室溫濕度采集
- 冶金行業：高爐爐溫監測、軋鋼機液壓系統壓力采集、冷卻水流量計量
某大型石化企業乙烯裝置 CENTUM VP DCS 系統配置 YOKOGAWA AAI543 模塊（共 16 塊），采集反應器溫度（K 型熱電偶）、進料壓力（4-20mA）、出料流量（1-5V）等 128 路模擬量信號。YOKOGAWA AAI543 的高精度采集確保反應器溫度控制精度達 ±0.5℃，全隔離設計有效阻斷了現場變頻器的干擾，信號漂移＜0.02% FS / 年；在線校準功能實現了模塊的不停產校準，每年減少停機維護時間超 20 小時，裝置運行效率提升 3%。
某 600MW 火電機組鍋爐監控系統選用 YOKOGAWA AAI543 模塊采集汽包壓力（4-20mA）、過熱器溫度（S 型熱電偶）、省煤器流量（電磁流量計 4-20mA）等關鍵參數。模塊的高速采樣模式（10ms / 通道）確保鍋爐壓力波動的實時捕捉，配合 CENTUM VP 系統的 PID 調節實現精準控壓；故障診斷功能在一次熱電偶斷線故障中快速報警，避免了鍋爐干燒風險，保障了機組的安全穩定運行。
- 場景匹配：需要高精度、多信號類型采集的化工、電力、制藥行業優先選用 YOKOGAWA AAI543；普通精度需求場景可選擇橫河經濟型 AI 模塊（如 AAI143）。
- 通道需求：8 通道采集需求直接選用本模塊；16 通道需求可選擇橫河 AAI544 模塊（16 通道）。
- 渠道選擇：僅通過橫河授權經銷商或原廠采購 YOKOGAWA AAI543，非原廠模塊存在精度漂移、隔離失效等問題，危及過程控制安全。
- 安全適配：ESD 系統關鍵參數采集需選擇 SIL 認證版本，確保安全聯鎖的可靠性。
- 安裝要求：模塊需插入 CENTUM VP 系統專用 I/O 機架，確保 SBUS 總線連接牢固；輸入線纜選用屏蔽雙絞線，屏蔽層單端接地（控制柜端），與動力電纜間距≥30cm。
- 接線規范：熱電偶輸入需使用補償導線，熱電阻輸入需采用三線制接線以消除導線電阻影響；電流信號輸入需確保傳感器與模塊共地（或通過隔離器隔離），避免接地環路干擾。
- 維護管理：每季度檢查模塊接線端子緊固性、通道狀態指示燈；每年通過 PRM 系統進行一次在線校準；定期清理模塊散熱通道，避免過熱導致的精度漂移。
- 存儲要求：備用 YOKOGAWA AAI543 需存儲在干燥、無腐蝕氣體環境（0℃ ~ +30℃，濕度＜60%），避免靜電損壞，存儲時保留原廠防靜電包裝。
