產品描述

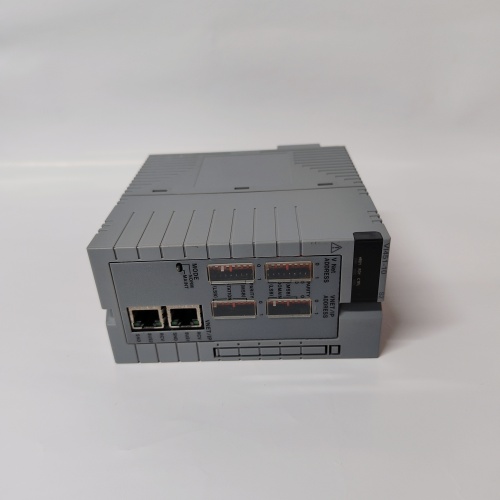

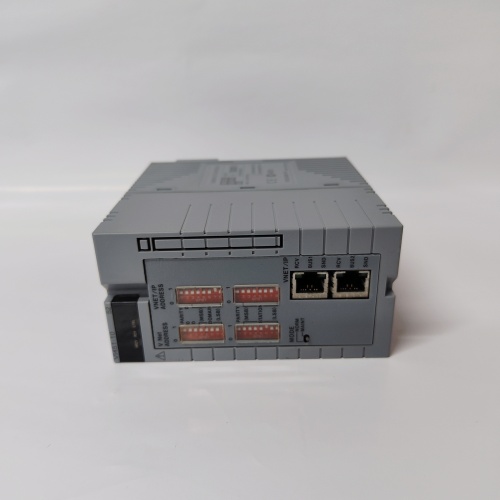

YOKOGAWA VI702 是日本橫河電機（Yokogawa Electric Corporation）旗下的一款高精度、高可靠性交流電壓/電流輸入模塊。該模塊是橫河電機工業自動化產品線中的重要組成部分，專門設計用于集成到其FA-M3或FA-M3V系列可編程控制器（PLC）或分布式控制系統（DCS）的I/O單元中。其核心功能是將來自現場的交流電壓或電流信號（通常用于監控電機負載、能耗或功率因數等）精確、安全地轉換為PLC/DCS可處理的數字量信號。在需要精確監測交流電氣參數的工業應用中，YOKOGAWA VI702 模塊提供了關鍵的信號采集解決方案。用戶可以通過訪問橫河電機 VI702 產品信息頁來獲取詳細的技術規格書和安裝指南。對于電力監控、能源管理和設備保護等場景，配置了YOKOGAWA VI702 的橫河控制系統能夠?qū)崿F(xiàn)對交流回路狀態的有效洞察，從而提升系統的能效和可靠性。

產品參數

• 產品系列： 橫河 FA-M3 / FA-M3V 系列 PLC/DCS I/O 模塊。

• 模塊類型： 交流電壓/電流模擬量輸入模塊。

• 輸入類型： 可配置為交流電壓輸入或交流電流輸入。

• 輸入范圍（典型）：

  • 交流電壓： 例如 0-150V AC, 0-300V AC（具體量程可調）。

  • 交流電流： 通常通過外接電流互感器（CT）接入，例如 0-1A AC 或 0-5A AC。

• 輸入通道數： 通常為 2個隔離通道（每個通道可獨立配置為電壓或電流輸入）。

• 測量功能： 可測量交流信號的真有效值（RMS）。

• 精度： 高精度，典型值為讀數的 ±0.2% 或更高。

• 隔離： 通道間以及通道與系統總線間采用 光電隔離，確保安全性和抗干擾能力。

• 轉換速度： 每個通道具有高速采樣和轉換能力。

• 輸出數據： 將測量值轉換為工程單位的數字量（如電壓值、電流值、有功功率計算值等），供控制器讀取。

• 工作溫度： 標準工業溫度范圍（如 0 至 55°C）。

優勢與特點

1. 高精度與真有效值測量： YOKOGAWA VI702 采用先進的測量技術，能夠精確測量非正弦波等畸變波形下的交流電壓和電流真有效值，為準確的能源計量和設備狀態分析提供可靠數據。

2. 雙通道靈活配置： 每個輸入通道可以獨立配置為電壓或電流模式，為用戶提供了極大的應用靈活性。一個模塊即可同時監測電壓和電流信號，優化了I/O資源的使用。

3. 卓越的可靠性與安全性： 橫河的產品以其長壽命和高可靠性著稱。模塊的高等級光電隔離設計，有效防止了來自工業現場的高壓和噪聲干擾竄入敏感的PLC系統，保障了系統的穩定運行。

4. 強大的系統集成性： 作為橫河原廠模塊，YOKOGAWA VI702 與FA-M3系列控制器、編程軟件和HMI無縫集成。硬件自動識別，配置簡單，所有數據可以在橫河的統一工程環境中進行管理和顯示。

5. 簡化能源管理應用： 該模塊是構建工廠能源監控系統（EMS）的理想組件。通過精確采集電壓、電流信號，結合PLC的邏輯運算能力，可以方便地計算出功率、電能消耗等關鍵能效指標。

應用領域與案例

YOKOGAWA VI702 主要用于需要對交流電參數進行精確監控和管理的工業自動化領域。

• 工廠能源管理系統（EMS）： 用于監測關鍵生產設備、生產線乃至整個車間的電力消耗。

  • 應用案例： 在一個大型化工廠的能源管理項目中，工程師在多個配電柜的關鍵饋出回路中安裝了電流互感器（CT），其輸出信號接入橫河控制站的YOKOGAWA VI702 模塊。模塊精確采集各回路的電流，PLC程序結合電壓信號計算出每條產線或大型電機（如空壓機、冷凍機）的實時功率和累計耗電量，數據上傳至中央能源看板，為能耗分析和節能優化提供了數據基礎。

• 電力監控與需求側管理： 在樓宇自動化、基礎設施中監控主進線、變壓器和重要負載的電參數。

• 設備狀態監測與保護： 通過監測電機的電流曲線，可以判斷其負載狀態、檢測堵轉或三相不平衡等早期故障。

• 過程工業的輔助監控： 監控電加熱器、大功率攪拌器等設備的運行狀態。

與競品對比

選型建議與注意事項

1. 確認系統兼容性： 首要條件是必須用于橫河FA-M3或FA-M3V系列可編程控制器系統，并確認與控制器型號、I/O機架型號及系統固件版本兼容。

2. 明確測量需求： 確定每個通道需要監測的是電壓還是電流。對于電流測量，必須根據被測線路的額定電流選擇合適的電流互感器（CT），并確保CT的二次側輸出（通常是1A或5A AC）與YOKOGAWA VI702 模塊的電流輸入范圍匹配。

3. 量程與精度確認： 根據被測電壓或電流的最大值，在模塊允許的量程范圍內選擇合適的檔位，以確保最佳的測量精度?？紤]一定的裕量（如120%）。

4. 安全安裝與接線： 電流互感器的二次側絕對不允許開路，必須在接線牢固后方可通電。電壓信號輸入需確保在模塊的額定電壓范圍內。所有接線應符合電氣安全規范，高壓側與低壓側（模塊側）的隔離必須保證。

5. 軟件配置： 使用橫河的編程軟件（如FA-M3 Programming軟件）對模塊進行正確的硬件組態，包括設置每個通道的輸入類型、量程、濾波常數等參數。
