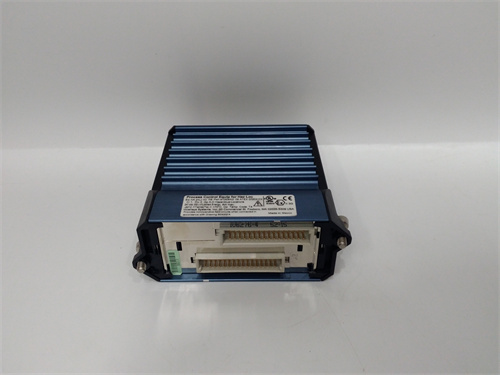

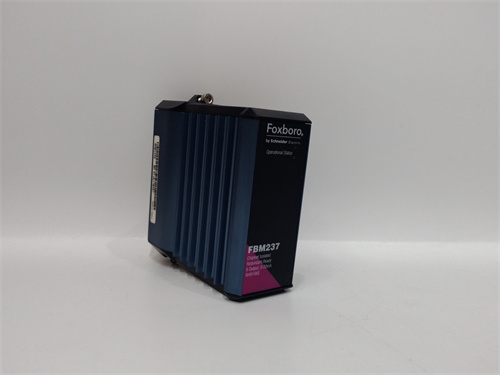

FOXBORO FBM237 模擬量輸入/輸出組合模塊

產品描述

FOXBORO FBM237 是?？怂共_（Foxboro）I/A Series系統中一款功能高度集成的現場總線模塊，屬于模擬量輸入/輸出（AI/AO）組合模塊。該模塊在一個緊湊的單元內同時提供了模擬量輸入和輸出功能，非常適合需要數據采集與實時控制緊密耦合的應用場合。FOXBORO FBM237 能夠同時采集來自現場變送器的模擬信號（如4-20mA），并輸出控制信號驅動執行機構，為構建單回路或復雜控制策略提供了高度集成的硬件平臺。要深入了解其技術細節和配置方法，可以訪問 FOXBORO FBM237 獲取官方資源。在空間受限或需要簡化布線的控制柜中，采用 FBM237 這種組合模塊能顯著提升配置效率和系統緊湊性。它為工程師設計靈活且經濟高效的控制方案提供了更多選擇。

產品參數

• 模塊類型：現場總線模塊（FBM），模擬量輸入/輸出（AI/AO）組合模塊。

• 模擬量輸入（AI）：通常配置為8路模擬量輸入通道，信號類型為4-20mA。

• 模擬量輸出（AO）：通常配置為8路模擬量輸出通道，信號類型為4-20mA。

• 輸入精度：高精度輸入，典型精度可達滿量程的±0.05%。

• 輸出精度：高精度輸出，典型精度可達滿量程的±0.1%。

• 分辨率：輸入和輸出通道均采用高分辨率（如16位）轉換器。

• 隔離：輸入通道間通常有隔離措施，輸出通道間也可能隔離，輸入與輸出之間電氣隔離，以防止干擾。

• 輸出負載能力：每路輸出通道可驅動典型值為600Ω的負載。

• 通信與兼容性：通過I/A Series現場總線與CP控制器通信，需安裝在兼容的FBM機架（如FBM20x系列）上。

• 診斷功能：具備模塊狀態指示燈，支持通道級斷線、超限等診斷。

優勢與特點

1. 高度集成，節省空間：FOXBORO FBM237 將輸入和輸出功能合二為一，在單個模塊插槽內實現了16個信號通道（8入8出）的處理，極大優化了機柜空間利用率，降低了硬件復雜度。

2. 簡化布線與工程：對于輸入輸出點對緊密相關的控制回路（如單回路PID控制），使用 FBM237 可以減少模塊間的外部接線和機架間通信，簡化安裝并提高系統可靠性。

3. 成本效益高：相較于分別購買獨立的輸入模塊和輸出模塊，組合模塊通常具有更好的整體成本優勢，尤其適用于中小規模且AI/AO點對分布均衡的系統。

4. 保持高性能：盡管是組合模塊，但 FBM237 并未在性能上妥協，其輸入和輸出精度均保持了?？怂共_模擬量模塊的高標準，滿足精確控制需求。

5. 系統集成與維護簡便：作為I/A Series的原生模塊，其組態、調試和診斷完全在統一的Foxboro軟件環境中完成，維護人員只需熟悉一種模塊類型即可管理兩種功能。

6. 靈活的配置適應性：非常適合用于需要本地快速閉環控制、比值控制、或模擬量信號分配與轉換的場合，提供了配置上的靈活性。

應用領域與案例

FOXBORO FBM237 適用于輸入與輸出信號關聯緊密、且對空間和成本有優化要求的各類過程控制場景。

• 公用工程系統：在壓縮空氣站、制冷站中，根據壓力或溫度傳感器的輸入，直接控制出口調節閥或變頻水泵。

• 批次與混合過程：在配料系統中，根據流量計的輸入實時調節控制閥的開度，以確保精確的物料配比。

• 環境控制系統：在暖通空調（HVAC）或潔凈室控制中，根據溫濕度傳感器的反饋，直接控制加熱/冷卻閥或加濕器。

• 小型過程單元：如小型反應釜、加熱爐的單回路溫度控制，測量溫度并輸出信號至燃料閥或冷卻水閥。

• 案例簡述：某食品加工廠的巴氏殺菌工藝段進行自動化改造。該系統需要根據產品溫度傳感器的反饋（AI），實時調節蒸汽調節閥的開度（AO）以保持精確的殺菌溫度。工程師選用了 FOXBORO FBM237 模塊，將溫度變送器信號接入其AI通道，并將PID控制器的輸出直接通過其AO通道送至閥門定位器。這種高度集成的方案減少了模塊數量和接線，實現了緊湊的機柜布局，同時確保了溫度控制的快速響應和穩定性，完美滿足了工藝要求。

與競品對比

與分別使用獨立的AI和AO模塊的方案或其他品牌提供的組合模塊相比，FOXBORO FBM237 的核心競爭力在于其在 I/A Series生態系統內的最優集成與平衡。

• 原生集成的便利性 vs. 分散模塊：相比于使用單獨的 FBM230（AI）和 FBM214B/FBM216B（AO），FBM237 在軟件組態和硬件管理上提供了“一站式”的便利，特別適合點對成對出現的標準控制回路，減少了工程數據量和管理點。

• ?？怂共_系統內的性能保證：與第三方或通用組合模塊相比，FBM237 作為I/A Series的原生部件，在通信實時性、數據一致性、診斷深度和長期供貨保障方面具有不可替代的優勢。

• 針對性的設計：其通道配置（通常8AI/8AO）是針對常見控制模式優化的，在提供足夠靈活性的同時避免了過度設計，實現了功能、成本和空間的良好平衡。

選型建議與注意事項

1. 需求匹配分析：選型前必須仔細分析控制需求，確認AI和AO通道的數量是否匹配。FOXBORO FBM237 的固定配置（如8入8出）要求輸入輸出點數量大致平衡且關聯緊密，否則會造成資源浪費。

2. 系統兼容性確認：確認您的I/A Series系統版本、CP控制器及FBM機架支持 FBM237 模塊。具體信息請參考 FOXBORO FBM237 的技術手冊。

3. 信號類型與規格確認：核實所有需要接入的輸入信號和需要驅動的輸出設備是否與模塊支持的4-20mA標準匹配，并檢查輸出負載是否在驅動能力范圍內。

4. 隔離與接地考慮：理解模塊的隔離方案（如哪些通道之間隔離）。正確的系統接地和信號電纜屏蔽對于組合模塊的正常工作至關重要，需嚴格遵循安裝指南。
