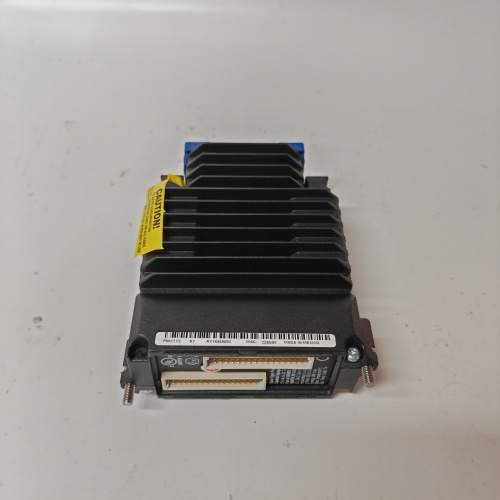

FOXBORO FCM2F2 脈沖輸入模塊

產品描述

FOXBORO FCM2F2 是福克斯波羅（Foxboro）I/A Series 過程控制系統中的一款專用現場總線模塊，專為處理高頻脈沖序列信號而設計。該模塊通常用于精確測量流量或轉速，其核心功能是將來自渦輪流量計、渦街流量計、轉速傳感器或編碼器等現場設備產生的脈沖頻率信號，高速、準確地轉換為可供控制系統讀取和處理的工程值（如瞬時流量、累計流量、電機轉速）。在需要高精度流量累計和快速響應的過程計量與監控應用中，FOXBORO FCM2F2 是不可或缺的關鍵組件。您可以訪問 FOXBORO FCM2F2 查閱其官方技術數據手冊，以獲取最準確的規格信息。對于涉及能源管理、物料平衡和批處理計量的項目，選用 FCM2F2 能為系統提供可靠且精確的脈沖信號處理能力。

產品參數

• 模塊類型：現場總線模塊（FBM），脈沖/頻率輸入模塊。

• 輸入信號：通常接收來自兩線制或三線制接近開關、流量變送器的脈沖信號或正弦波信號。輸入類型通常為干接點（有源/無源）或電壓脈沖（如NAMUR型）。

• 輸入通道：通常提供2個獨立的脈沖輸入通道（F2可能表示2通道），部分版本可能支持更多。

• 頻率范圍：支持寬頻帶輸入，典型頻率范圍可從極低頻率（如0.1 Hz）到高頻（如10 kHz或更高），具體取決于模塊版本和輸入卡類型。

• 計數與測量功能：具備高速計數能力，可測量頻率、周期，并支持累計計數功能。

• 輸入電壓/電流范圍：定義明確的輸入閾值和信號幅值要求，例如對于干接點輸入有特定的導通/關斷電流要求，對于電壓脈沖有幅值范圍要求。

• 輸入濾波：可配置的數字濾波器，用于消除信號抖動和電氣噪聲干擾，確保計數的準確性。

• 通信與兼容性：通過I/A Series現場總線與控制器處理器（CP）通信，需安裝在兼容的FBM基板/機架上（如FBM20x系列）。

• 診斷功能：提供模塊狀態指示，并可能支持信號丟失、超頻等診斷報警。

優勢與特點

1. 高精度測量與累計：FOXBORO FCM2F2 采用專用的高速計數電路和高穩定性時鐘基準，能夠?qū)γ}沖信號進行精確的頻率測量和長期可靠的累計，誤差極小，是貿易交接和成本核算應用的理想選擇。

2. 強大的信號處理能力：其寬頻率響應范圍能夠適應從低速轉速監測到高速渦輪流量計的各種應用場景，靈活性高。

3. 優秀的抗干擾性：模塊設計考慮了工業現場的電氣噪聲環境，通過硬件濾波和可配置的軟件濾波功能，有效抑制干擾脈沖，確保計數數據的純凈和可靠。

4. 無縫系統集成：作為I/A Series系統的原生模塊，其在Foxboro控制組態軟件中的配置、標定（如設置K因子）和數據顯示都非常直觀便捷，與系統的流量累計、批處理控制功能塊完美融合。

5. 可靠的工業設計：秉承?？怂共_產品的工業級標準和耐用性，確保在連續運行的生產環境中長期穩定工作。

6. 靈活的配置選項：可能支持不同類型的輸入卡或通過配置選擇不同的輸入模式（如干接點、電壓源），以適應不同的現場傳感器。

應用領域與案例

FOXBORO FCM2F2 主要用于需要精確測量流速、流量或旋轉設備速度的工業領域。

• 石油與天然氣：用于測量原油、成品油、天然氣管道輸送的瞬時流量和累計流量（配合渦輪或渦街流量計），是管線計量和貿易結算的關鍵設備。

• 化工與石化：在批量進料、產品產出計量、催化劑添加等過程中，精確計量液體或氣體的流量。

• 水與廢水處理：測量原水進水、處理后的出水流量，以及化學藥劑的投加量，用于過程控制和成本管理。

• 電力行業：測量鍋爐的燃料油/氣流量、發電機組的冷卻水流量等。

• 案例簡述：某大型石化企業的烯烴裝置中，需要對進入裂解爐的原料輕烴進行極其精確的計量，以優化操作并計算產品收率。工程師在每條原料管線上安裝了高精度的渦輪流量計，并將其脈沖輸出信號接入 FOXBORO FCM2F2 模塊。FCM2F2 模塊高速、準確地累計脈沖數，并通過組態好的K因子在DCS中實時轉換為標準體積流量和質量流量。這些高可信度的數據不僅用于實時控制，還直接上傳至企業資源計劃（ERP）系統，為生產管理和經濟效益分析提供了至關重要的基礎數據。

與競品對比

與其他通用脈沖計數模塊或通過模擬量信號間接測量流量的方案相比，FOXBORO FCM2F2 的核心優勢在于其為高精度過程計量而生的專業性與系統性。

• 精度與專業性：專用的脈沖處理硬件和算法，在測量精度、頻率響應和長期累計誤差方面通常優于將脈沖信號轉換為模擬量（4-20mA）再進行采集的二次轉換方案，也優于通用PLC的普通高速計數模塊。

• 系統集成深度：在I/A Series系統內，其累計值可以作為系統級的“流量計”變量被所有控制策略、歷史數據庫和高級應用軟件直接使用，數據一致性和實時性最佳，避免了因系統集成帶來的數據延遲或誤差。

• 可靠性：針對工業流量測量中的信號特性（如波形整形、噪聲抑制）進行了專門優化，比通用模塊在復雜工業電磁環境下表現更穩定可靠。

選型建議與注意事項

1. 信號源確認：必須明確現場傳感器（流量計、轉速傳感器）的輸出信號類型（干接點、NAMUR、電壓脈沖等）、幅值、頻率范圍以及接線方式（兩線制/三線制），確保與 FCM2F2 模塊的輸入規格完全匹配。詳細信息請查詢 FOXBORO FCM2F2 手冊。

2. 系統兼容性：確認您的I/A Series系統版本、控制器和FBM機架支持 FCM2F2 模塊及其特定固件版本。

3. K因子設置與校準：脈沖流量計的計量精度依賴于準確的K系數（每單位體積產生的脈沖數）。必須在DCS組態中正確設置此參數，并建議在安裝后進行現場回路測試或校準，以確保計量準確性。

4. 電源與接線：注意傳感器的供電需求（如果是有源傳感器）。嚴格按照手冊要求進行接線，特別是屏蔽線的接地處理，以防止信號干擾。

5. 應用場景評估：對于貿易交接或關鍵成本計量點，應優先選擇 FCM2F2 這類專用模塊。對于精度要求不高的內部監測點，可考慮成本更低的模擬量傳輸方案。
