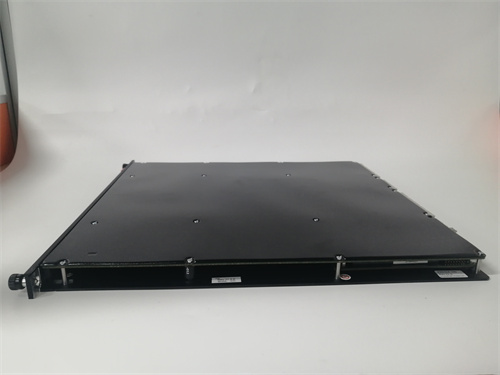

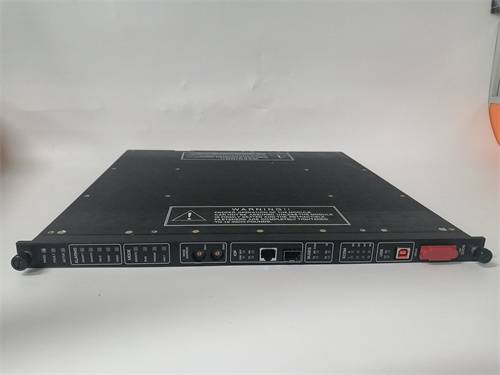

TRICONEX 3805E 是 TRICONEX Tricon 系列安全儀表系統（SIS）的高性能模擬量輸入模塊，專為高危工業場景的連續量信號采集設計，作為 Tricon 系統的核心模擬量處理組件，TRICONEX 3805E 采用三重化冗余（TMR）架構，可精準采集溫度、壓力、流量等關鍵工藝參數并傳輸至控制器。相較于普通 AI 模塊，TRICONEX 3805E 符合 IEC 61508 SIL 3 安全認證標準，適配石油化工、核電、油氣開采等對安全性要求嚴苛的領域，[產品鏈接：請補充具體鏈接] 中可獲取該模塊的精度測試報告與安全認證文件。在實際應用中，TRICONEX 3805E 常與 Tricon 控制器、數字量輸出模塊搭配，構建完整的安全聯鎖控制系統，此外TRICONEX 3805E 內置智能校準與故障診斷功能，無需拆機即可完成零點與量程校準，其模塊化設計也讓系統擴展與維護更為便捷，同時TRICONEX 3805E 支持熱插拔操作，確保安全系統不間斷運行。
- TMR 三重化冗余：TRICONEX 3805E 采用三路獨立采集通道與硬件表決機制，單通道故障不影響信號采集精度，確保安全系統的高可靠性與可用性；
- 多信號兼容：支持電流、電壓、熱電阻、熱電偶等全類型工業模擬信號，無需更換模塊即可適配不同傳感器，降低備件成本；
- 高精度測量：16/24 位高分辨率 AD 轉換，滿量程精度達 ±0.05%，熱工信號測溫精度 ±0.1℃，滿足工藝參數精準采集需求；
- 智能診斷校準：內置通道級斷線、短路、超量程檢測功能，支持自動 / 手動校準，校準參數斷電不丟失，無需外接校準設備；
- 熱插拔支持：冗余供電架構下支持在線熱插拔，更換模塊無需切斷系統電源，避免安全系統停機導致的生產風險；
- 強環境適應性：工作溫度覆蓋 - 40℃~70℃，抗振動、抗電磁干擾性能符合 IEC 60068-2 標準，適應嚴苛工業環境；
- 安全合規：通過 IEC 61508 SIL 3 認證，支持故障安全輸出，滿足高危行業安全聯鎖控制的最高等級要求。
- 石油化工：反應釜溫度 / 壓力采集、精餾塔液位監測、可燃?xì)怏w濃度檢測信號輸入；
- 核電行業：反應堆冷卻劑溫度 / 壓力采集、安全殼內環境參數監測；
- 油氣開采：井口壓力 / 流量采集、管道腐蝕監測信號輸入、緊急關停系統（ESD）參數采集；
- 煤化工：氣化爐溫度 / 液位采集、合成氣成分分析信號輸入；
- 醫藥化工：滅菌設備溫度采集、發酵罐 pH 值 / 溶氧含量監測。
某大型 LNG 接收站的 BOG（蒸發氣）處理系統安全改造項目中，采用 TRICONEX Tricon 4351 控制器，配套TRICONEX 3805E 模塊采集 BOG 壓縮機進出口壓力、溫度，以及儲罐液位、壓力等關鍵參數。該項目中，TRICONEX 3805E 的 TMR 冗余架構確保參數采集無單點故障，配合 SIS 系統實現壓縮機緊急停機、儲罐安全泄放的聯鎖控制。改造后，BOG 處理系統的安全聯鎖響應時間縮短至 50ms，未發生因參數采集故障導致的安全事件，系統可用性提升至 99.999%，[產品鏈接：請補充具體鏈接] 可查看該案例的系統拓?fù)鋱D與運行數據。
- 安全等級匹配：若項目需 TMR 三重化冗余且要求全類型模擬信號采集，優先選擇TRICONEX 3805E；雙重化冗余需求可考慮競品；
- 通道數量規劃：根據現場模擬信號點數選擇，單塊TRICONEX 3805E 提供 8 路物理輸入（24 路邏輯輸入），冗余系統需按 3 倍點數配置；
- 傳感器適配：根據傳感器類型（電流 / 熱電阻 / 熱電偶）確認模塊配置，無需額外信號調理器；
- 系統兼容確認：確保與 TRICONEX Tricon 控制器型號（3008/4351/4500）匹配，配套 Tricon 專用機架與背板；
- 備件儲備：關鍵裝置建議按 1:1 比例儲備TRICONEX 3805E 模塊，縮短故障更換時間，避免安全風險。
- 接線時需嚴格區分差分輸入正負極，熱電阻 / 熱電偶需按手冊規范接線（三線制 / 四線制熱電阻），避免接線錯誤導致測量誤差；
- 模塊安裝時需確保與 Tricon 背板卡槽完全扣合，冗余供電線路連接牢固，防止接觸不良引發表決故障；
- 校準前需將模塊預熱 30 分鐘以上，確保環境溫度穩定，校準過程中禁止修改模塊配置；
- 定期通過 Tricon 軟件診斷模塊狀態，檢查通道故障記錄，及時處理斷線、超量程等異常信號；
- 禁止將非安全等級的模擬信號接入TRICONEX 3805E 模塊，避免干擾安全聯鎖邏輯；
- 存儲模塊時需放置在防靜電包裝內，避免劇烈振動與潮濕環境，存儲溫度控制在 - 20℃~50℃，防止 AD 轉換芯片損壞。
