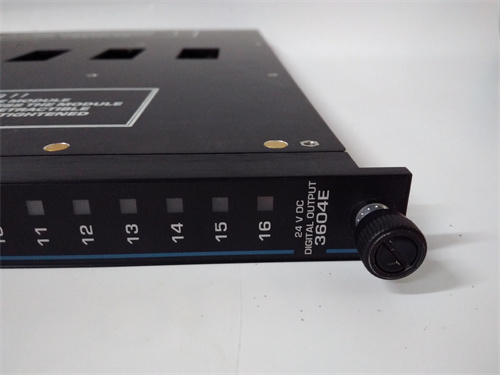

1. 產品描述

2. 產品參數

2.1 輸入規格

• 輸入通道數：32 路數字量輸入（分 4 組，每組 8 路）
• 信號類型：24V DC 濕接點（漏型 / 源型可選）
• 輸入電壓范圍：18-30V DC
• 輸入電流：≤5mA / 通道
• 隔離等級：通道間 1500V AC，模塊與系統總線 2500V AC
• 響應時間：≤2ms（導通 / 斷開）

2.2 電氣參數

• 供電電壓：24V DC ±10%（由 Tricon 機架冗余電源供電）
• 功耗：≤15W
• 冗余架構：TMR 三重化輸入電路設計
• 診斷功能：通道級短路、開路檢測

2.3 環境與機械參數

• 工作溫度：-40℃~+70℃
• 存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝）
• 防護等級：IP20（機架安裝）
• 安裝方式：Tricon/Triconvex 標準機架導軌插拔（支持熱插拔）
• 外形尺寸：175mm×125mm×50mm（長 × 寬 × 高）
• 重量：約 450g

2.4 認證與兼容

• 認證：SIL 3（IEC 61508）、TüV、ATEX、UL 1998
• 兼容系統：Tricon 3008/4000/EX 容錯控制系統
• 編程軟件：TriStation 1131

3. 優勢與特點

1. TMR 三重化冗余設計：TRICONEX 3604E 輸入電路采用三重化架構，任意一路采集故障時其余兩路可交叉驗證，確保信號采集的準確性與連續性，滿足 SIL 3 安全等級要求。
2. 高密度采集能力：單模塊 32 路輸入通道，相比 16 路模塊減少 50% 機架占用空間，TRICONEX 3604E 可大幅降低大型安全系統的硬件成本與布線復雜度。
3. 全面電氣隔離：通道間 1500V AC、模塊與總線 2500V AC 隔離，TRICONEX 3604E 能有效抵御工業現場的電磁干擾與電壓沖擊，防止故障擴散至控制系統核心。
4. 在線熱插拔與診斷：支持帶電熱插拔，故障模塊更換無需停機，TRICONEX 3604E 內置通道級短路、開路檢測功能，LED 指示燈實時顯示通道狀態，故障定位精準。
5. 寬環境適應性：-40℃~+70℃ 寬工作溫度范圍，適應極寒、高溫工業場景，TRICONEX 3604E 可在油氣田、核電站等嚴苛環境下長期穩定運行。

4. 應用領域與案例

4.1 應用領域

• 石油化工：煉油廠加氫裂化 / 催化裂化裝置 SIS 系統、化工廠聚合反應釜聯鎖信號采集
• 核電：核電站反應堆輔助系統設備狀態采集、核燃料處理廠安全聯鎖輸入
• 油氣開采：油氣田井口 ESD 系統開關量采集、天然氣處理廠壓力 / 液位開關信號監測
• 電力：火電廠鍋爐安全保護系統（BMS）設備狀態采集

4.2 典型案例

1. 某大型煉油廠催化裂化裝置 SIS 系統：采用 6 臺 TRICONEX 3604E 模塊采集 192 路閥門位置、泵組運行狀態信號，TMR 冗余設計確保單通道故障不影響系統判斷，自投用以來成功觸發 2 次緊急關斷，避免了設備損壞事故。
2. 某核電站反應堆冷卻劑系統：TRICONEX 3604E 用于采集泵組啟停狀態、閥門開關位置等關鍵信號，在高溫高輻射環境下穩定工作，模塊的診斷功能提前預警 3 次通道短路故障，保障了系統安全運行。
3. 某天然氣處理廠 ESD 系統：使用 TRICONEX 3604E 采集壓力開關、液位開關等 28 路信號，熱插拔功能讓故障模塊維護無需中斷生產，大幅降低了停機損失。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統規模匹配：TRICONEX 3604E 適用于輸入點數＞16 路的中大型安全系統；小容量場景可選擇 Triconex 3603E（16 路輸入）模塊。
2. 信號類型適配：僅支持 24V DC 濕接點信號，若需采集干接點信號，需搭配外部電源模塊；感性負載輸入需并聯浪涌抑制器。
3. 冗余配置：高危工藝環節（如反應堆控制、加氫裂化裝置）建議采用 Tricon 系統全冗余配置（電源、CPU、TRICONEX 3604E 模塊均冗余）。

6.2 注意事項

1. 接線規范：輸入信號線需使用屏蔽雙絞線，屏蔽層單端接地（靠近模塊端）；TRICONEX 3604E 端子扭矩控制在 2.5N?m，防止接觸不良導致信號丟失。
2. 診斷功能啟用：通過 TriStation 1131 軟件啟用通道級短路、開路診斷功能，及時發現潛在故障；定期（每 6 個月）校驗輸入通道精度。
3. 熱插拔操作：熱插拔時需佩戴防靜電手環，冗余系統下需確認備用通道已正常采集，再更換故障模塊，避免信號中斷。
4. 環境防護：安裝在防爆區域時需符合 ATEX 認證要求；粉塵環境需加裝防塵濾網，防止端子積塵導致短路。
