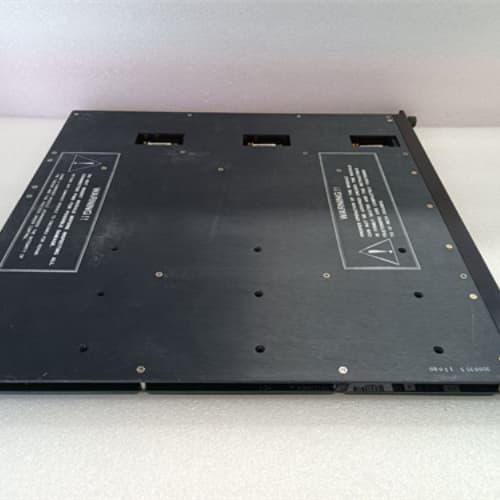

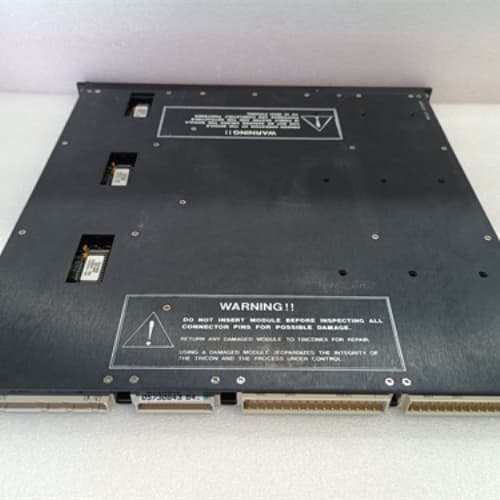

1. 產品描述

2. 產品參數

2.1 輸入規格

• 輸入通道數：8 路差分模擬量輸入
• 信號類型：4-20mA DC、1-5V DC、0-10V DC（可配置）
• 采樣精度：±0.05% 滿量程（4-20mA）
• 采樣速率：10ms / 通道（可配置，最快 5ms / 通道）
• 隔離等級：通道間 1500V AC，模塊與系統總線 2500V AC
• 共模抑制比（CMRR）：≥120dB（50/60Hz）

2.2 電氣參數

• 供電電壓：24V DC ±10%（由 Tricon 機架冗余電源供電）
• 功耗：≤10W
• 輸入阻抗：250Ω（4-20mA 通道）、1MΩ（電壓通道）
• 冗余架構：TMR 三重化采集電路設計

2.3 環境與機械參數

• 工作溫度：-40℃~+70℃
• 存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝）
• 防護等級：IP20（機架安裝）
• 安裝方式：Tricon/Triconvex 標準機架導軌插拔（支持熱插拔）
• 外形尺寸：175mm×125mm×50mm（長 × 寬 × 高）
• 重量：約 400g

2.4 認證與兼容

• 認證：SIL 3（IEC 61508）、TüV、ATEX、UL 1998
• 兼容系統：Tricon 3008/4000/EX 容錯控制系統
• 編程軟件：TriStation 1131

3. 優勢與特點

1. TMR 三重化冗余設計：TRICONEX 3706A 采集電路采用三重化架構，三路獨立采集通道交叉驗證數據，確保參數采集的準確性與連續性，單通道故障不影響系統正常運行，滿足 SIL 3 安全等級要求。
2. 高精度高穩定性：±0.05% 滿量程采樣精度 +≥120dB 共模抑制比，TRICONEX 3706A 可精準捕捉工藝參數的細微變化，抵御工業現場的電磁干擾，長期運行零漂移。
3. 在線熱插拔與診斷：支持帶電熱插拔，故障模塊更換無需停機，TRICONEX 3706A 內置通道級短路、開路、過載診斷功能，LED 指示燈實時顯示通道狀態，故障定位精準。
4. 寬信號兼容能力：兼容 4-20mA、1-5V、0-10V 等主流模擬量信號，TRICONEX 3706A 可直接對接壓力變送器、溫度傳感器等現場設備，無需額外信號轉換模塊。
5. 嚴苛環境適應性：-40℃~+70℃ 寬工作溫度范圍，適應極寒、高溫、高濕工業場景，TRICONEX 3706A 可在油氣田、核電站等惡劣環境下長期穩定運行。

4. 應用領域與案例

4.1 應用領域

• 石油化工：乙烯裂解爐工藝參數采集、加氫裂化裝置壓力 / 溫度監測
• 核電：反應堆冷卻劑系統參數采集、核輔助系統液位 / 流量監測
• 油氣開采：油氣田井口壓力 / 流量采集、天然氣處理廠脫硫塔參數監測
• 電力：火電廠鍋爐汽包水位 / 蒸汽壓力采集、燃?xì)廨啓C(jī)燃油流量監測

4.2 典型案例

1. 某大型乙烯廠裂解爐 SIS 系統：采用 4 臺 TRICONEX 3706A 模塊采集爐管溫度、爐膛壓力、燃料氣流量等 32 路模擬量參數，TMR 冗余設計確保參數采集無偏差，自投用以來成功預警 3 次爐管超溫風險，避免了設備爆管事故。
2. 某核電站反應堆冷卻劑系統：TRICONEX 3706A 用于采集冷卻劑壓力（4-20mA）、流量（4-20mA）、溫度（1-5V 轉換信號）等關鍵參數，高精度采樣為反應堆功率調節提供可靠依據，系統無故障運行超 6 年。
3. 某海上油氣田井口控制系統：使用 TRICONEX 3706A 采集井口壓力、原油流量等參數，在高鹽霧、高濕度環境下穩定工作，熱插拔功能讓模塊維護時間從 4 小時縮短至 15 分鐘，大幅降低了海上平臺的停機損失。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統規模匹配：TRICONEX 3706A 適用于模擬量輸入點數≤8 路的采集單元；大規模采集場景可多模塊并聯，或選擇 Triconex 3720（16 路輸入）模塊。
2. 信號類型適配：根據現場傳感器輸出信號選擇通道配置（電流 / 電壓）；熱電偶 / 熱電阻信號采集需搭配 Triconex 3700 系列專用溫度模塊。
3. 冗余配置：高危工藝環節（如反應堆控制、裂解爐系統）建議采用 Tricon 系統全冗余配置（電源、CPU、TRICONEX 3706A 模塊均冗余）。

6.2 注意事項

1. 接線規范：電流信號采用兩線制 / 四線制接線，電壓信號采用屏蔽雙絞線，屏蔽層單端接地（靠近模塊端）；TRICONEX 3706A 端子扭矩控制在 2.5N?m，防止接觸不良導致信號失真。
2. 校準要求：每 12 個月通過標準信號源對模塊進行零點和滿量程校準；更換傳感器后需重新校準對應通道，確保采集精度。
3. 熱插拔操作：熱插拔時需佩戴防靜電手環，冗余系統下需確認備用通道已正常采集數據，再更換故障模塊，避免參數采集中斷。
4. 環境防護：安裝在防爆區域時需符合 ATEX 認證要求；粉塵、鹽霧環境需為模塊加裝防護外殼，定期清潔端子積塵，防止短路故障。
