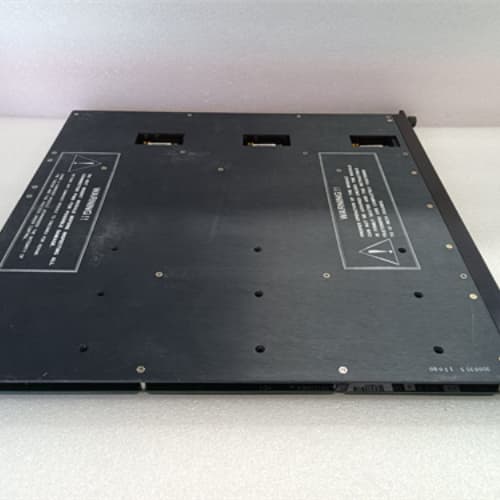

TRICONEX 3700A 是 TRICONEX Tricon 系列安全儀表系統(SIS)的核心數字量輸出模塊,專為高危工業場景的安全聯鎖控制設計,作為 Tricon 系統的執行信號輸出組件,TRICONEX 3700A 采用三重化冗余(TMR)架構與故障安全設計,可精準輸出開關量控制信號至現場執行機構。相較于普通 DO 模塊,TRICONEX 3700A 符合 IEC 61508 SIL 3 安全認證標準,適配石油化工、核電、油氣開采等對安全性要求嚴苛的領域,[產品鏈接:請補充具體鏈接] 中可獲取該模塊的安全認證報告與兼容性清單。在實際應用中,TRICONEX 3700A 常與 Tricon 控制器、輸入模塊搭配,構建完整的安全聯鎖控制系統,此外TRICONEX 3700A 內置通道級故障診斷功能,可實時監測輸出短路、過載等異常,其模塊化設計也讓系統擴展與維護更為便捷,同時TRICONEX 3700A 支持熱插拔操作,確保安全系統不間斷運行。
- TMR 三重化冗余:TRICONEX 3700A 采用三路獨立輸出通道與硬件表決機制,單通道故障不影響控制信號輸出,確保安全聯鎖指令的可靠執行;
- 故障安全設計:支持故障安全輸出模式(失電時輸出預設安全狀態),當模塊斷電或故障時,自動將執行機構切換至安全位置,避免安全事故;
- 重載驅動能力:繼電器觸點支持 5A 額定負載,可直接驅動電磁閥、接觸器等執行機構,無需外接中繼裝置,簡化系統結構;
- 全面故障診斷:內置通道級短路、過載、觸點熔接檢測功能,LED 指示燈實時顯示通道狀態,支持遠程診斷與報警,便于快速定位故障;
- 熱插拔支持:冗余供電架構下支持在線熱插拔,更換模塊無需切斷系統電源,避免安全系統停機導致的生產風險;
- 強環境適應性:工作溫度覆蓋 - 40℃~70℃,抗振動、抗電磁干擾性能符合 IEC 60068-2 標準,適應嚴苛工業環境;
- 安全合規:通過 IEC 61508 SIL 3 認證,滿足高危行業安全聯鎖控制的最高等級要求,確保系統設計符合安全規范。
- 石油化工:緊急切斷閥控制、反應釜進料泵啟停、可燃氣體泄漏緊急關停(ESD)指令輸出;
- 核電行業:反應堆安全噴淋系統控制、應急冷卻泵啟停、安全殼隔離閥控制;
- 油氣開采:井口緊急關停系統(ESD)執行信號輸出、管道緊急切斷閥控制;
- 煤化工:氣化爐緊急停車指令輸出、合成氣壓縮機聯鎖控制;
- 醫藥化工:滅菌設備安全門控制、有毒氣體排放閥聯鎖輸出。
某大型煉油廠的催化裂化裝置安全聯鎖系統改造項目中,采用 TRICONEX Tricon 4351 控制器,配套TRICONEX 3700A 模塊輸出緊急切斷閥、進料調節閥、主風機停機等安全聯鎖指令。該項目中,TRICONEX 3700A 的 TMR 冗余架構確保聯鎖指令可靠執行,當某一通道故障時,系統通過表決邏輯繼續輸出正確控制信號,配合 SIS 系統實現裝置的緊急停車保護。改造后,催化裂化裝置的安全聯鎖響應時間縮短至 30ms,未發生因輸出模塊故障導致的安全事故,系統可用性提升至 99.999%,[產品鏈接:請補充具體鏈接] 可查看該案例的系統拓撲圖與運行數據。
- 安全等級匹配:若項目需 TMR 三重化冗余且要求重載輸出驅動,優先選擇TRICONEX 3700A;雙重化冗余需求可考慮競品;
- 通道數量規劃:根據現場執行機構數量選擇,單塊TRICONEX 3700A 提供 8 路物理輸出(24 路邏輯輸出),冗余系統需按 3 倍點數配置;
- 負載匹配:根據執行機構額定電流選擇,確保負載不超過 5A / 通道,超過時需外接接觸器;
- 系統兼容確認:確保與 TRICONEX Tricon 控制器型號(3008/4351/4500)匹配,配套 Tricon 專用機架與背板;
- 備件儲備:關鍵裝置建議按 1:1 比例儲備TRICONEX 3700A 模塊,縮短故障更換時間,避免安全風險。
- 接線時需嚴格區分 TMR 三路輸出通道,負載側需按手冊規范接線,避免短路導致繼電器觸點損壞;
- 模塊安裝時需確保與 Tricon 背板卡槽完全扣合,冗余供電線路連接牢固,防止接觸不良引發表決故障;
- 輸出通道不可長期過載運行,需根據負載功率配置熔斷器,避免繼電器觸點熔接;
- 定期通過 Tricon 軟件診斷模塊狀態,檢查通道故障記錄,及時更換壽命到期的繼電器模塊;
- 禁止將非安全等級的控制信號接入TRICONEX 3700A 模塊,避免干擾安全聯鎖邏輯;
- 存儲模塊時需放置在防靜電包裝內,避免劇烈振動與潮濕環境,存儲溫度控制在 - 20℃~50℃,防止繼電器觸點氧化。
