產品描述

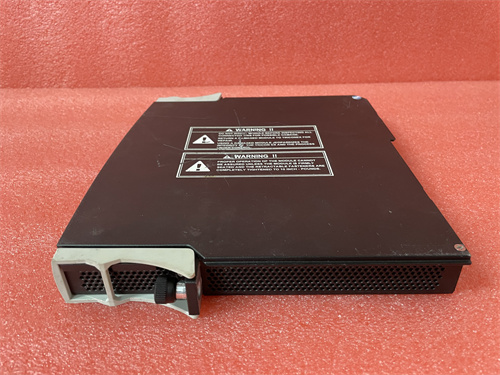

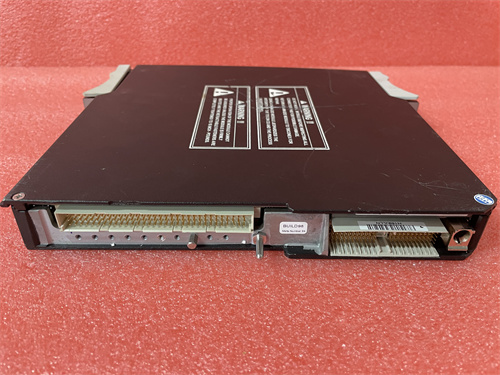

TRICONEX DI 3506X 是施耐德電氣旗下Triconex品牌推出的高可靠性三重模件冗余（TMR）安全儀表系統（SIS）中的一款關鍵數字量輸入模塊。該模塊隸屬于Tricon系列平臺，專門設計用于在石油化工、天然氣、核電等高危過程工業中，安全、可靠地采集來自現場危險區域的開關量信號（如緊急停車按鈕、液位開關、火焰探測器、壓力開關等）。TRICONEX DI 3506X 采用獨特的硬件架構，其內部包含三套完全獨立的信號調理、隔離和診斷電路，分別對應TMR系統的三個獨立通道。該設計確保了即使單個通道發生故障，系統仍能通過“三取二”的表決邏輯獲得正確的輸入狀態，從而維持安全功能的完整性，并防止誤停車。在構建滿足SIL 3（安全完整性等級3）要求的緊急停車（ESD）或火氣（F&G）系統中，正確配置和部署DI 3506X 模塊是構建可靠“感知層”的基礎。

產品參數

• 產品系列：Triconex Tricon 系列安全系統

• 模塊類型：三重模件冗余（TMR）數字量輸入模塊

• 安全認證：符合IEC 61508標準，支持SIL 3等級應用。

• 輸入類型：干接點（干節點）輸入，適用于無源觸點（如機械開關、繼電器觸點）。

• 輸入電壓范圍：通常支持多種電壓等級，通過跳線或配置選擇，例如：

  • 24V DC / 48V DC 高電平有效（通常用于NAMUR接近開關或本安回路經隔離柵后的信號）。

  • 120V AC / 240V AC 交流輸入（具體取決于型號后綴和配置）。

• 通道數量：通常為16通道（每通道均為三重冗余處理）。

• 通道隔離：每個輸入通道之間以及通道與背板總線之間具有高等級電氣隔離（如1500V AC）。

• 診斷功能：

  • 開路/短路檢測：能夠檢測現場接線是開路狀態還是對電源/地短路。

  • 通道間比較：持續比較三個獨立通道的讀數，在出現分歧時進行表決并報告故障。

  • 模塊健康狀態監測：內部電路自檢。

• 響應時間：快速且確定，通常為毫秒級，滿足安全系統快速響應要求。

• 接線方式：通過可插拔的前連接器端子排進行現場接線。

• 狀態指示：每個通道均配有獨立的LED指示燈，顯示通道狀態（正常、故障、激活等）。

• 熱插拔支持：在系統運行時支持模塊的在線更換（需遵循特定程序）。

優勢與特點

1. 最高的安全完整性與可用性：TRICONEX DI 3506X 的核心優勢在于其TMR硬件架構。它通過物理上的三重硬件冗余和“三取二”表決，實現了極高的容錯能力。單個元件的隨機硬件故障不會導致安全功能喪失或誤動作，同時其強大的診斷功能能及時檢測并定位故障，保障了系統的高可用性。

2. 強大的現場信號診斷：模塊不僅能讀取開關狀態，還能深入診斷現場回路健康狀況。它能區分是現場設備動作（如開關閉合）還是線路故障（如斷線、短路），并將這些診斷信息上報給主控制器和工程師站，極大地方便了預防性維護和故障排查。

3. 廣泛的信號兼容性：通過靈活的硬件跳線和軟件配置，DI 3506X 能夠適應從低壓直流到交流市電的各種現場開關信號，減少了備件種類，提高了工程設計的靈活性。

4. 與Tricon系統的無縫深度集成：作為Tricon平臺的原生模塊，它與Tricon主處理器、通信模塊和工程軟件（如Tristation 1131）完美集成。支持在線組態、診斷和熱插拔，最大化系統可維護性和工程效率。

5. 經過驗證的行業領導地位：Triconex系統在全球關鍵安全應用中擁有數十年的大量成功案例和極佳口碑。DI 3506X 作為其核心I/O組件，繼承了同樣的可靠性和行業認可度。

應用領域與案例

• 應用領域：強制性要求配置獨立、高可靠性安全儀表系統（SIS）的過程工業，例如：海上/陸上油氣平臺、煉油廠、化工廠（尤其是涉及烯烴、聚丙烯等高風險工藝）、天然氣液化（LNG）與輸送、制藥以及火電廠鍋爐保護。

• 應用案例：在一個乙烯裂解裝置的急冷系統中，為防止反應器超溫爆炸，設置了SIS。多個位于危險區的溫度開關（當其觸點閉合時表示超溫）的信號，經過安全柵隔離后，接入位于安全區的TRICONEX DI 3506X 模塊。當發生超溫時，開關閉合。DI 3506X 的三個獨立通道同時檢測到該變化，經內部表決確認為有效信號后，傳送給Tricon主處理器。主處理器隨即發出命令，通過冗余的輸出模塊緊急打開泄壓閥并切斷進料。即使DI 3506X 的某一個通道在此時恰好發生故障，系統仍能根據另外兩個正常通道的信號做出正確判斷并動作，確保了安全功能萬無一失。

與競品對比

• 與艾默生（Emerson）DeltaV SIS的CHARMs組件對比：DeltaV SIS的CHARMs將I/O功能分散到每個通道的獨立電子元件上。TRICONEX DI 3506X 代表的是 “集中式、高密度、硬件TMR” 的傳統安全架構。其優勢在于經過長期驗證的極高硬件安全性和故障容錯理念的純粹性，在處理高速、高診斷要求的開關量輸入方面被認為是行業標桿。CHARMs方案則在通道級獨立性和與DeltaV DCS的集成度上更優。

• 與橫河（Yokogawa）ProSafe-RS的輸入模塊對比：兩者均為頂級安全系統。DI 3506X 所屬的Tricon系統在硬件冗余的徹底性和對復雜表決邏輯的支持上歷來享有盛譽，特別適合對安全性要求極為嚴苛的大型裝置。ProSafe-RS則可能在與CENTUM DCS的一體化工程和運營方面表現更佳。

• 核心優勢總結：TRICONEX DI 3506X 的核心競爭力在于其代表了 “硬件三重化冗余安全技術”的巔峰。它以無可爭議的硬件架構和診斷深度，為那些“不容有失”的關鍵安全應用提供了最令人信賴的輸入解決方案。

選型建議與注意事項

• 選型建議：

  1. 安全等級確認：根據工藝危害與風險評估（HAZOP， LOPA）確定所需的安全完整性等級（SIL），DI 3506X 適用于SIL 3及以下要求。

  2. 信號類型與電壓匹配：明確現場開關信號的性質（干接點、濕接點）、額定電壓（直流24V/48V， 交流120V/240V）以及是否需要本安柵隔離。

  3. 系統架構規劃：確認與Tricon主控制器（如Trident, Tricon CX）的兼容性，并規劃好機架槽位和供電容量。

  4. 診斷需求評估：根據維護策略，確認是否需要利用其高級診斷功能（如回路監測）來提升系統的可維護性。

• 注意事項：

  1. 專業工程與認證：安全系統的設計、組態和調試必須由經過Triconex專業培訓并獲得功能安全資質的人員進行，嚴格遵守安全生命周期標準。

  2. 嚴格的安裝與接線：必須遵循安裝手冊進行接線和接地，確保信號隔離和屏蔽的正確實施。錯誤的接線可能影響診斷功能甚至安全功能。

  3. 測試與驗證：SIS投入使用前及定期測試時，必須對每個DI 3506X 輸入通道進行完整的功能測試，驗證其從現場傳感器到邏輯解算器的整個回路工作正常。

  4. 在線維護程序：進行模塊熱插拔操作時，必須嚴格遵循Triconex規定的步驟，在工程軟件中執行相應操作，防止擾動運行中的系統。

  5. 備件與軟件版本：使用原廠正品備件，并注意模塊的硬件/固件版本與整個Tricon系統軟件版本的兼容性。
