產品概述

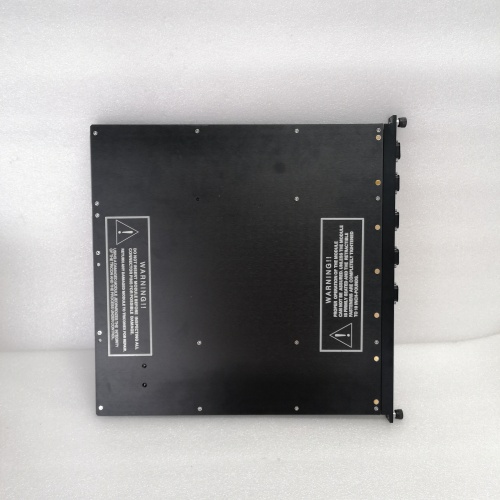

TRICONEX 4119 是施耐德電氣旗下Triconex（現為施耐德電氣關鍵過程控制與安全業務的一部分）Tricon系列安全儀表系統（SIS）中的一款關鍵組件。具體而言，它是一個模擬量輸入模塊，專為三重模件冗余（TMR）架構設計，用于采集和處理來自現場關鍵安全儀表的模擬量信號。Tricon系統是全球過程工業安全控制領域的領導者，尤其在石油、天然氣、化工等高風險行業，用于執行緊急停車（ESD）、燃燒器管理（BMS）和關鍵過程聯鎖等安全功能。TRICONEX 4119 模塊在此系統中扮演著“高精度安全哨兵”的角色，它通過三個獨立的、同步工作的通道采集同一路模擬量信號（如4-20mA的壓力、溫度或流量信號），并進行內部表決和診斷，確保即使在單個通道發生故障的情況下，也能為安全邏輯解算器提供最準確、最可靠的工藝參數值。這一設計是實現最高安全完整性等級（SIL 3）的基礎。選擇 TRICONEX 4119，意味著為您的工廠最危險的工藝流程配置了具備最高容錯能力和診斷深度的前段感知單元。

產品參數

• 所屬系統：Triconex Tricon 安全儀表系統（SIS）。

• 模塊類型：三重化（TMR）模擬量輸入（AI）模塊。

• 輸入信號：支持標準的模擬量電流輸入，典型為4-20mA信號，用于連接變送器。

• 輸入通道：通常為8個獨立的模擬量輸入通道，每個通道均為三重化設計（即每個物理通道對應3個獨立的內部采樣電路）。

• 分辨率與精度：提供高分辨率（如16位）模數轉換和高精度，確保對關鍵安全參數的微小變化也能精確測量。

• 表決機制：每個通道的三個獨立A/D轉換器同步采樣，通過中間值選擇或其他安全表決算法，輸出一個一致、可靠的數值給主處理器。單一通道的讀數漂移或故障不會影響輸出。

• 隔離與診斷：通道間具有高等級電氣隔離。具備強大的內置診斷功能，可檢測開路、短路、超量程、模塊硬件故障以及通道間不一致等故障，并立即報告給系統。

• 通信接口：通過Tricon系統高可靠性的TMR背板與主處理器模塊通信。

• 熱插拔支持：在系統運行且組態允許的情況下，支持在線熱插拔更換，極大提高了系統的可用性和可維護性。

• 安全認證：通過TüV等機構認證，適用于SIL 3安全應用。

優勢與特點

1. 最高的安全性與可用性：TRICONEX 4119 的核心價值源于其純硬件TMR架構。它提供了針對危險失效（需要動作時無法動作）和安全失效（誤動作）的雙重防護，單一故障不會導致功能喪失或誤停車，同時允許在線維護，實現了安全性與可用性的完美結合。

2. 卓越的信號完整性與可靠性：三重獨立采樣和表決機制，有效消除了因單一路徑元器件老化、噪聲干擾或瞬時故障導致的信號錯誤，為安全決策提供了極度可靠的數據基礎。

3. 全面且深入的診斷：模塊不僅診斷自身硬件健康，還能診斷現場接線和變送器狀態（如利用電流環檢測開路）。這種從傳感器到系統內部的端到端診斷能力，是進行預測性維護和滿足功能安全標準中“證明測試”要求的關鍵。

4. 無縫的Tricon系統集成：作為Tricon系統的原生模塊，其硬件和軟件（Tristation 1131）完全兼容。組態、調試和診斷流程高度統一，保證了工程效率和系統的一致性。

5. 堅固的工業設計：專為嚴苛的工業環境設計，具有高抗振動、抗沖擊和寬溫工作能力，確保在電廠、海上平臺等惡劣條件下長期穩定運行。

應用領域與案例

應用領域：專用于對安全有極端要求的過程工業，包括：石油與天然氣（上游開采、管道輸送、煉油、LNG）、石油化工、化工、火力發電以及制藥等行業。

應用案例：

• 海上鉆井平臺井口緊急關斷（ESD）：在鉆井作業中，TRICONEX 4119 模塊用于采集井口管匯的壓力、泥漿回流流量等關鍵參數。當監測到壓力異常飆升（可能預示井噴）時，三個通道獨立測量并表決，確保信號真實有效，然后觸發Tricon系統緊急關閉防噴器組和井下安全閥，防止災難性事故。

• 乙烯裂解爐出口溫度安全聯鎖：在乙烯裝置中，裂解爐出口溫度是防止爐管結焦和過熱的關鍵參數。該模塊高精度地采集多點溫度變送器信號。當溫度超過安全限值時，經過TMR系統可靠表決，觸發聯鎖動作，緊急切斷進料并注入蒸汽，保護價值數億的裂解爐。

• 大型油品儲罐高高液位聯鎖：為防止儲罐溢油，使用雷達液位計將4-20mA信號送至 4119 模塊。模塊持續監測液位，當達到“高高”報警設定值時，可靠地發出聯鎖信號，聯鎖關閉進料閥門，并與消防系統聯動，實現本質安全。

與競品對比分析

與霍尼韋爾（Honeywell）Safety Manager的FTA模塊、橫河（Yokogawa）ProSafe-RS的AI模塊以及艾默生（Emerson）DeltaV SIS的CHARMs AI模塊相比，TRICONEX 4119 及Tricon系統的核心優勢在于：

• 純硬件TMR架構的成熟與確定性：Triconex是硬件三重化技術的開創者和市場標桿。其響應速度極快且完全確定，不依賴于軟件循環或通信網絡，在業界尤其是傳統重工業領域被視為“最安全”和“最讓人放心”的架構。

• 優異的在線維護與容錯能力：TMR架構天生支持在線更換故障通道或模塊，而無需系統降級或停車，這為業主提供了無與倫比的運營靈活性，最大限度減少安全維護帶來的生產損失。

• 清晰簡單的安全理念：硬件表決的機制非常直觀，故障模式和影響分析（FMEDA）清晰，容易被審核機構和用戶理解與接受。
  采用1oo2D（一帶診斷的雙重化）架構的競品可能在成本、體積和與DCS的集成深度上更具優勢。但在對安全架構本身可靠性要求最高、且需要極強在線維護能力的SIL 3頂級應用中，TRICONEX 4119 及其平臺仍是許多工程師的首選。

選型建議與注意事項

1. 確認系統兼容性：必須明確現有Tricon系統的具體型號和機架版本（如Tricon v9, v10, Tricon CX），確保 4119 模塊的硬件版本與之完全兼容。

2. 信號類型與量程匹配：確認所有輸入信號均為其支持的4-20mA類型，并明確各點的量程范圍，以便在組態軟件中正確設置。

3. 安全完整性等級驗證：4119 模塊本身是SIL 3認證的組件，但整個安全回路（傳感器->輸入模塊->邏輯解算器->輸出模塊->執行機構）的SIL等級需要系統評估和認證。

4. 組態與編程：需要使用Triconex專用的Tristation 1131工程軟件進行硬件組態、邏輯編程和測試驗證。確保擁有相應版本的軟件許可和具備資質的安全工程師。

5. 嚴格的安裝與接地：必須遵循Triconex安裝手冊中的規范，特別是關于機柜接地、信號電纜屏蔽層單點接地的要求，以確保良好的抗干擾性能。

6. 測試與驗證策略：制定完善的測試計劃，包括工廠驗收測試（FAT）、現場驗收測試（SAT）以及定期的在線功能測試，以驗證包括 TRICONEX 4119 在內的整個安全回路的功能完好性。

7. 備件策略：建議儲備關鍵備件。采購時需通過施耐德電氣授權渠道，確保獲得正品、正確的技術文檔和固件支持。
