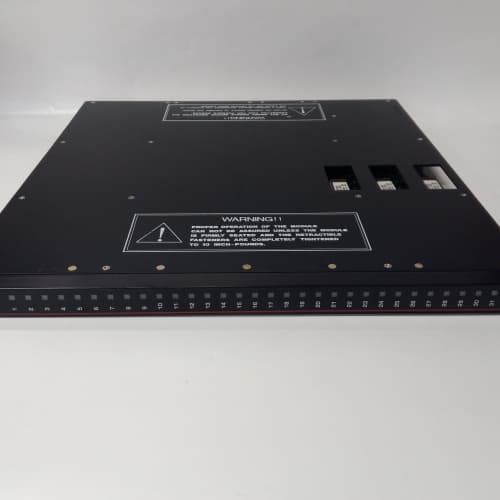

TRICONEX 3564 是Triconex(現隸屬于施耐德電氣)三重模件冗余(TMR)安全儀表系統(SIS)中的關鍵數字量輸入模塊。該模塊設計用于讀取來自現場安全關鍵設備的開關量狀態信號,如緊急停車按鈕、壓力開關、液位開關或火災/氣體探測器的干接點。TRICONEX 3564 采用了Triconex獨有的TMR架構,為每個輸入通道提供三路獨立的信號調理、隔離和讀取電路,確保即使在單一路徑發生故障時,系統仍能獲得正確的輸入狀態并安全運行。其在安全回路中的可靠性對于實現SIL 3等級的安全功能至關重要。
模塊類型: 三重模件冗余(TMR)數字量輸入模塊
兼容系統: Triconex Tricon, Tricon CX 安全系統
輸入類型: 干接點(無源觸點)輸入,適用于常開(NO)或常閉(NC)觸點
輸入電壓/電流: 通常為24 VDC(由外部安全回路供電,模塊本身不供電),通過檢測觸點閉合時的電流回路來判定狀態
通道數量: 通常為16或32個獨立通道(取決于具體型號后綴)
TMR架構: 每個物理輸入通道均被復制為三個獨立的輸入電路(A、B、C路徑),分別送至三個主處理器進行“三取二”表決
隔離: 高等級光電隔離,確?,F(xiàn)場側與系統邏輯側電氣隔離,抗干擾能力強
響應時間: 毫秒級,滿足安全系統快速響應的要求
診斷功能: 內置對模塊自身健康狀態、輸入回路完整性(如開路檢測)的持續診斷
通信接口: 通過背板與Tricon機架內的主處理器通信
極高的安全性與可用性: TRICONEX 3564 的核心優勢是其TMR設計,通過硬件冗余和“三取二”表決機制,實現了極高的容錯能力。單一元件故障不會導致系統誤動作或喪失保護功能,滿足IEC 61508 SIL 3安全等級要求。
強大的診斷能力: 模塊持續進行自診斷和現場回路診斷(例如,可配置為檢測輸入線路的斷路故障),能夠及時報告潛在問題,支持預測性維護,確保安全系統始終處于“已知健康”狀態。
優異的抗干擾性: 高等級的光電隔離和濾波設計,使 TRICONEX 3564 能夠在電氣噪聲嚴重的工業環境中穩定工作,避免誤觸發。
靈活的配置: 支持對每個通道的濾波時間、正常狀態(高電平有效/低電平有效)等進行軟件配置,以適應不同的現場設備和應用邏輯需求。
無縫的系統集成: 作為Triconex系統的原生組件,其配置、診斷和表決邏輯完全集成在TriStation 1131工程軟件中,簡化了安全生命周期的工程和管理工作。
石油化工緊急停車系統: 連接全廠的緊急停車按鈕、反應器高壓開關和壓縮機振動開關,通過 TRICONEX 3564 將信號可靠地送入ESD系統,觸發全廠或單元的安全聯鎖。
海上平臺火災與氣體系統: 接收來自遍布平臺的火焰探測器、煙霧探測器和可燃?xì)怏w探測器的報警信號,為F&G系統提供確定性輸入,以啟動消防和設備關斷程序。
燃機輪機保護系統: 監測超速開關、潤滑油壓過低開關、火焰丟失等關鍵保護開關的狀態,確保在異常情況下快速、可靠地停機。
鍋爐保護系統: 讀取汽包水位極低、爐膛壓力極高、燃料切斷閥位置等安全聯鎖開關信號,構成BMS(燃燒器管理系統)的可靠前端。
TRICONEX 3564 的主要競爭對手是其他頂級安全系統廠商的數字輸入模塊,如Honeywell Safety Manager的FIM模塊、Emerson DeltaV SIS的CIOM模塊以及ABB的SIL-rated輸入模塊。與采用雙重化(1oo2D)架構的模塊相比,TRICONEX 3564 的TMR架構在理論上提供了更高的可用性和不同的故障模式。其核心競爭優勢在于Triconex系統在超高可靠性安全應用(尤其是油氣、石化行業)中數十年積累的聲譽和龐大的安裝基礎。對于已經標準化使用Triconex系統的用戶而言,TRICONEX 3564 是確保系統兼容性、完整性和獲得原廠技術支持的必然選擇。
選型建議:
系統架構確認: 明確其用于Tricon v9、v10還是Tricon CX系統,不同代際的機架和背板可能有兼容性要求。
通道數量規劃: 根據安全儀表功能(SIF)設計,統計所需的總開關量輸入點數,并考慮未來擴展余量,選擇16或32通道的合適型號。
應用等級匹配: 確認該模塊的SIL等級認證適用于您的安全功能所需的SIL等級(通常為SIL 3)。
重要注意事項:
安全生命周期管理: TRICONEX 3564 是安全相關設備,其選型、安裝、配置、測試和維護必須遵循嚴格的安全生命周期規程和工廠的變更管理(MOC)制度。
獨立的安全回路供電: 輸入信號的24VDC電源必須來自經過認證的安全型隔離電源,且該電源應獨立于基本過程控制系統(BPCS),以確保共因故障不會同時影響兩個系統。
正確接線與接地: 嚴格按照安裝手冊要求進行接線,并遵循良好的接地實踐,將屏蔽層在機柜側單點接地,以防止地環路干擾。
定期功能測試: 根據安全要求規格書(SRS)中定義的測試間隔,定期對每個輸入通道進行功能測試(例如,短接/斷開現場觸點),以驗證從傳感器到邏輯解算器的整個回路功能完好。TRICONEX 3564 的診斷功能不能完全替代定期功能測試。
使用正品備件: 為確保安全系統的認證完整性,模塊更換時必須使用施耐德電氣(Triconex)原裝或經其認證的備件。使用非認證部件可能導致系統失證并引入未知風險。
