產品描述

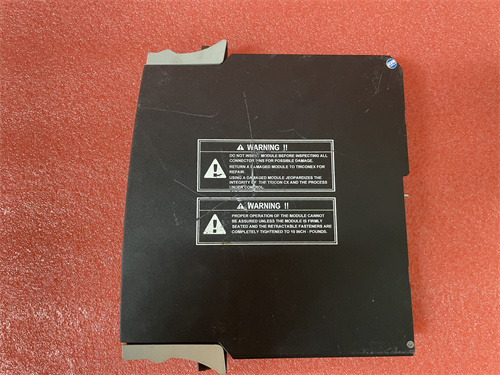

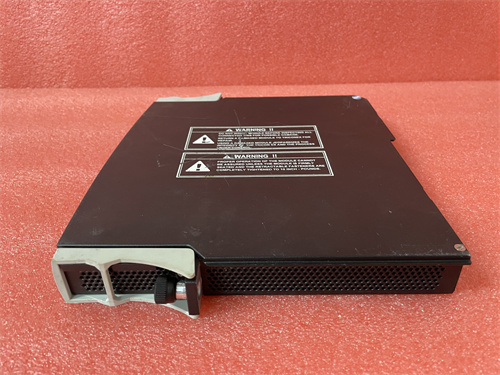

TRICONEX DI 3506X 是施耐德電氣（Schneider Electric）旗下 Triconex 品牌安全儀表系統（SIS）中一款高密度、高可靠性的數字量輸入模塊。該模塊專為安全關鍵型應用設計，是Tricon V9/V10/V11 系列三重化容錯控制器的主要組成部分，用于安全地采集來自現場開關、按鈕、繼電器觸點等設備的干觸點狀態信號。TRICONEX DI 3506X 采用三重冗余（TMR）架構設計，內部三路獨立的電路同步處理同一輸入信號，并進行高完整性表決，從而能檢測和容忍硬件故障，確保輸入信號的準確性，這對于實現安全完整性等級（SIL 3）的聯鎖和緊急停車（ESD）功能至關重要。選擇DI 3506X 模塊是構建高可用性安全系統的關鍵硬件基礎。

產品參數

• 制造商： 施耐德電氣（Triconex 產品線）

• 模塊型號： DI 3506X， 數字量輸入模塊。

• 所屬系統： Tricon V9/V10/V11 安全儀表系統（SIS）。

• 輸入點數： 通常為 32 點或 64 點高密度數字量輸入（具體需查閱版本）。

• 輸入類型： 干觸點輸入（Dry Contact）， 支持常開（NO）或常閉（NC）觸點。

• 輸入電壓范圍： 支持寬范圍電壓，例如 0-30 VDC， 通?，F(xiàn)場提供 24 VDC 供電用于觸點檢測。

• 電氣隔離： 通道與通道之間、通道與系統邏輯之間具有高等級的電氣隔離。

• 架構： 三重模塊化冗余（TMR）架構，每個輸入點由三個獨立的電路同時讀取并進行表決。

• 診斷功能： 內置完備的在線診斷，可檢測開路、短路、超范圍等故障，并通過系統報告。

• 熱插拔支持： 在運行系統中支持模塊的熱插拔更換（需遵循特定流程），以最大化系統可用性。

• 響應時間： 快速的輸入響應時間，滿足安全系統對快速動作的要求。

優勢與特性

1. 最高的安全性與可靠性（TMR架構）： TRICONEX DI 3506X 的核心優勢在于其三重冗余設計。單一通道的故障不會導致信號誤判或系統失效，系統可通過“三取二”表決輸出正確結果，并在線報告故障，這使其能夠輕松滿足 IEC 61508 SIL 3 認證要求。

2. 高可用性與在線維護： 模塊支持熱插拔功能，允許在系統不停車的情況下更換故障模塊，極大地提高了整個安全系統的可用性，適用于要求連續生產的流程工業。

3. 強大的診斷能力： 全面的內置診斷覆蓋了從現場接線到模塊內部電路的健康狀態，能夠提前預警潛在故障，支持預測性維護，降低意外停機風險。

4. 高密度與節省空間： 提供 32 點或更多的高密度配置，在有限的空間內可接入大量現場信號，優化控制柜布局。

5. 無縫系統集成： 作為原生 Triconex 組件，DI 3506X 與 Tricon 控制器、編程軟件（TriStation）和系統診斷工具完美集成，簡化了工程、調試和維護工作。

應用領域案例

• 石油與天然氣： 用于海上平臺、煉油廠、長輸管道的緊急停車（ESD）系統、火氣檢測（F&G）系統，采集壓力開關、溫度開關、火焰探測器的觸點信號。

• 化工與石化： 在反應釜、壓縮機、分離裝置的安全聯鎖系統（SIS）中，采集關鍵的限位、振動、液位開關信號。

• 發電（火電/核電）： 用于鍋爐保護系統（FSSS）、汽輪機超速保護（ETS），采集來自各個保護元件的跳閘信號。

• 制藥行業： 在涉及危險化學品的工藝中，用于安全隔離和順序控制。

• 關鍵基礎設施： 如液化天然氣（LNG）接收站、大型壓縮機站的保護系統。

與競爭產品比較

與普通 PLC 的 DI 模塊或其他安全系統（如西門子 S7-400H/F 的 F-DI 模塊、艾默生 DeltaV SIS 的 CHARMs IO）相比，TRICONEX DI 3506X 的特點非常突出：

• 架構根本不同： 它基于硬件級的 TMR（三重冗余），而許多其他安全系統采用 1oo2D（帶診斷的雙重化） 或通過軟件實現容錯。TMR 在容忍危險故障的能力上通常被認為更優。

• 診斷深度與表決機制： DI 3506X 在硬件層面實現了輸入信號的實時三重化讀取和表決，其診斷覆蓋度和故障安全導向是專門為 SIL 3 設計的。通用安全 PLC 的 DI 模塊可能更依賴于外部回路監測和軟件診斷。

• 市場定位： Triconex 系統，包括DI 3506X，在要求最高的油氣、石化等安全關鍵領域擁有悠久的歷史和強大的市場份額，以極高的可靠性和可用性著稱。

選型建議與注意事項

1. 確認系統平臺兼容性： 該模塊專用于 Tricon V9/V10/V11 系列控制器。選型前必須確認現有 TMR 控制器的具體型號和版本，并參考兼容性列表。

2. 明確安全等級要求： 僅在需要滿足 SIL 2 或 SIL 3 的安全儀表功能（SIF）回路中使用。對于非安全用途，使用此類模塊不經濟。

3. 詳細規劃輸入配置：

   • 點數： 根據安全邏輯圖（SIL）統計所需的安全觸點信號數量。

   • 觸點類型與電壓： 確認現場觸點類型（干觸點）及檢測電源電壓（通常 24VDC）。

   • 表決配置： 理解并正確配置輸入點的表決方式（如三取二）。

4. 必須從授權渠道采購： 安全系統組件嚴禁使用仿制品或來歷不明產品。務必通過施耐德電氣 Triconex 官方或授權分銷商采購DI 3506X 模塊，以確保其認證完整性、可靠性和獲得官方技術支持。詳情請查詢：TRICONEX DI 3506X。

5. 專業工程與維護： 系統的硬件配置、安全邏輯編程（使用 TriStation）、安裝和調試必須由經過 Triconex 系統專業培訓的合格工程師執行。熱插拔操作必須嚴格遵守規程。

6. 現場接線與接地： 使用屏蔽電纜并實施良好的單點接地，以最大限度地減少電磁干擾對高靈敏度安全系統的影響。嚴格遵循 Triconex 安裝手冊中的接線規范。
