產品介紹

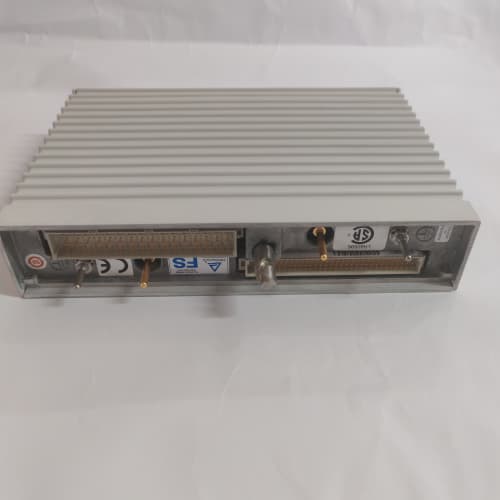

TRICONEX AI6700 是英維思（Invensys，現屬施耐德電氣）旗下Triconex品牌安全儀表系統（SIS）中的一款基礎模擬量輸入模塊。作為Tricon系統（如Tricon v9, v10, v11系列）的組成部分，該模塊專用于在石化、煉油、電力等高風險行業的安全關鍵應用中，高可靠地采集現場4-20mA模擬量信號。TRICONEX AI6700 嚴格遵循IEC 61508等安全標準，是構建安全儀表回路中信號感知層的關鍵硬件。其設計目標是在復雜和嚴苛的工業環境中，為安全控制器提供穩定、可信的現場過程變量數據，如壓力、溫度、流量等，以便系統做出正確的安全判斷和動作。對于安全系統工程師而言，了解TRICONEX AI6700 的規格與特性，是設計、維護和診斷高完整性安全回路的基礎。

產品參數

• 產品類型：安全系統模擬量輸入模塊。

• 所屬系統：Triconex Tricon 安全儀表系統。

• 安全標準：符合IEC 61508，適用于SIL 2及以下等級的安全應用（具體認證等級需以官方最新文件為準）。

• 通道數量：通常為8通道或16通道高密度配置（具體取決于子型號）。

• 輸入信號類型：直流電流輸入，標準范圍為4-20 mA。支持對現場兩線制變送器進行環路供電。

• 精度：高精度，典型誤差在±0.1%量程以內。

• 分辨率：通常為16位，提供精細的測量分辨率。

• 隔離：通道間電氣隔離，防止信號串?dāng)_和地環路干擾。

• 診斷功能：具備基礎診斷能力，可監測模塊內部健康狀態、現場信號斷路（開路）、短路及超量程等故障。

• 通信接口：通過Tricon系統背板與主處理器通信，數據傳輸遵循系統內部的安全通信協議。

• 熱插拔支持：在系統支持及配置允許的情況下，可能支持熱插拔更換，以方便維護。

• 連接方式：通過可拆卸的端子板或前面板接線端子連接現場信號線。

• 工作溫度：適用于工業環境，通常為0至60°C。

優勢與特點

1. 安全導向的設計：TRICONEX AI6700 的核心優勢在于其專為安全應用設計。其硬件和固件設計優先考慮故障安全原則，任何內部或外部信號故障都能被有效檢測并導向安全狀態，確保系統不會因輸入信號錯誤而喪失保護功能。

2. 高可靠性與穩定性：采用工業級元器件和嚴格的質量控制，確保了在振動、溫度變化和電氣噪聲等惡劣條件下的長期穩定運行。其穩定的測量性能是安全控制系統做出正確決策的基石。

3. 緊湊的高密度設計：在單個模塊上提供多路模擬量輸入，有效節省了機架空間，降低了大型安全系統中單位通道的硬件成本，簡化了系統布線。

4. 集成的診斷與維護輔助：內置的診斷功能能夠快速識別常見故障，如現場變送器斷線或模塊自身異常。這有助于實現預測性維護，縮短故障排查時間，提高系統的整體可用性。清晰的模塊狀態指示燈也為現場維護提供了直觀指引。

5. 與Tricon生態系統的無縫集成：作為Tricon系統的原生組件，TRICONEX AI6700 在機械安裝、電氣連接、軟件組態（使用TriStation 1131軟件）和系統診斷上與主處理器和其他模塊實現了深度優化，保證了整個安全系統的一致性和可靠性。

應用領域與案例

TRICONEX AI6700 專門用于對安全有明確要求的流程工業安全儀表系統，作為其感知層的重要部分。

• 案例一：煉油廠加氫反應器溫度監控與連鎖
  在加氫處理裝置中，反應器床層溫度是防止“飛溫”事故的關鍵參數。多個溫度變送器的4-20mA信號接入 TRICONEX AI6700 模塊。系統持續監測這些溫度，一旦任何一點溫度超過高高安全限值，安全控制器將觸發緊急動作，切斷進料并注入急冷氫，防止反應器損壞。

• 案例二：天然氣處理廠壓縮機出口壓力保護
  天然氣壓縮機的出口壓力必須被嚴格控制。壓力變送器的信號通過 AI6700 模塊送入Tricon系統。若壓力達到預設的安全跳閘值，模塊提供可靠信號，系統將命令壓縮機停機并打開放空閥，防止管線超壓破裂。

• 案例三：化工裝置有毒氣體泄漏監測
  在化工廠區，用于監測有毒氣體（如H2S）濃度的氣體檢測儀的模擬量輸出信號，可接入安全系統的 AI6700 模塊。當檢測到氣體濃度達到危險水平時，系統能立即啟動聲光報警并聯動啟動應急通風系統，保障人員安全。

與競品對比

與霍尼韋爾安全管理系統（SM）的AI卡件、橫河ProSafe-RS的AI模塊或HIMA H41q/H51q系統的模擬量輸入模塊相比，TRICONEX AI6700 的特點在于：

• Tricon TMR架構體系內的定位：AI6700通常作為Tricon三重模件冗余（TMR）系統中模擬量輸入鏈路的組成部分。其設計是為了與后級的TMR表決電路協同工作，共同達成高安全完整性等級，而非自身實現硬件三重化。

• 成熟的市場應用與驗證：Triconex在油氣和石化行業擁有龐大的安裝基數和長期的現場驗證記錄，其模塊的可靠性和行業適用性得到了廣泛認可。

• 施耐德電氣生態整合優勢：納入施耐德電氣旗下后，該模塊能與施耐德的Foxboro DCS、EcoStruxure平臺在工程、運維和數據層面進行更便捷的整合，為用戶提供從過程控制到安全保護的一體化方案。

• 性價比與靈活配置：作為基礎型安全模擬量輸入模塊，它在滿足SIL 2及以下應用需求的同時，提供了具有競爭力的成本和高密度配置選項，適合需要大量模擬量監測點但安全等級要求并非最高的應用場景。

選型建議與注意事項

1. 明確安全完整性等級（SIL）要求：首先確認應用所需的SIL等級。AI6700通常適用于SIL 2及以下的應用。對于要求SIL 3的應用，需選用更高等級（如三重化）的模擬量輸入模塊（例如TRICONEX 4352AN系列）。

2. 確認系統兼容性：必須核實 AI6700 模塊與您現有Tricon機架的型號（如v9, v10, v11）、背板類型和系統固件版本完全兼容。

3. 詳細規劃信號與配電：明確每個通道連接的變送器類型、是否需要模塊提供環路配電（為兩線制變送器供電），并計算總負載電流。確保信號電纜屏蔽層在正確端單點接地，以抑制干擾。

4. 配置與利用診斷：在TriStation工程軟件中，應正確配置每個通道的工程單位、報警限值（如HH, H, L, LL）以及故障狀態。確保診斷報警能有效上傳至操作員界面，以便及時響應。

5. 遵循安全生命周期管理：安全儀表系統的任何硬件變更（包括模塊更換）都必須遵循嚴格的管理變更（MOC）程序。更換模塊后，需進行相應的功能測試，以驗證其性能符合安全要求規范（SRS）。

6. 專業采購與安裝：必須通過施耐德電氣/Triconex官方或授權渠道采購正品模塊。安裝和接線應由經過培訓的專業人員完成，遵循防爆和安全規范。對于關鍵回路，應考慮模塊的冗余配置。定期進行回路測試，以驗證包括傳感器、接線和 AI6700 模塊在內的整個輸入回路的完整性。
