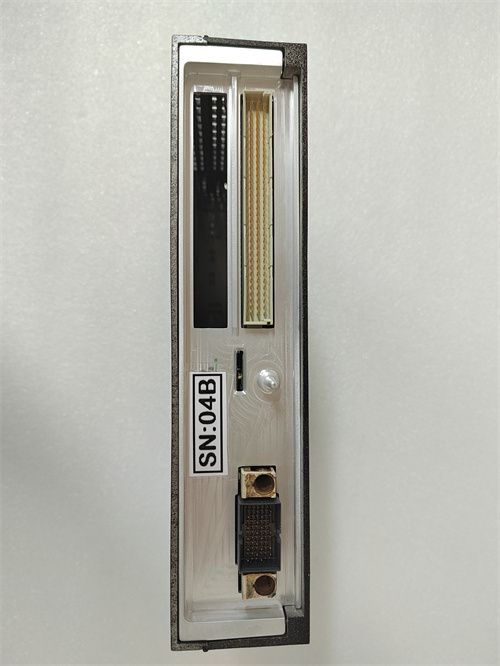

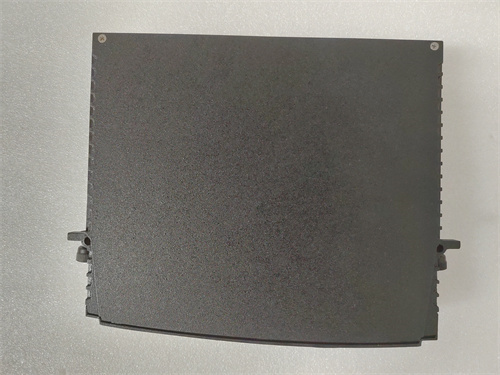

產品介紹

TRICONEX TCM 4355X 是英維思（Invensys，現屬于施耐德電氣）旗下Triconex品牌安全儀表系統（SIS）中的一款三重模塊化冗余（TMR）通信模塊。該模塊是Tricon系統（如Tricon v9, v10, v11系列）網絡架構的核心組件，專門負責在Tricon機架之間或Tricon系統與外部主機（如DCS、工程師站）之間建立和管理高速、可靠的冗余通信鏈路。TRICONEX TCM 4355X 嚴格遵循IEC 61508安全標準，其設計目標是在實現關鍵數據交換的同時，保持系統最高的安全完整性和可用性。在構建大規模、分布式的安全系統時，TRICONEX TCM 4355X 是實現多套Tricon控制器協同工作、集中監控和高效工程維護的關鍵通信橋梁。

產品參數

• 產品類型：三重模塊化冗余（TMR）通信模塊。

• 所屬系統：Triconex Tricon 安全儀表系統。

• 安全認證：符合IEC 61508標準，適用于高安全完整性等級（SIL 3）應用。

• 核心功能：作為Tricon通信模塊（TCM），主要提供Tri-Station（三模冗余）高速總線的連接能力，用于：

  • 機架間擴展：連接多個Tricon機架，構建更大的TMR系統。

  • 對等通信：實現多套Tricon控制器之間的高速、確定性的對等數據交換。

  • 與外部系統連接：通過可選適配器，連接至工廠網絡（如以太網），與DCS、操作員站或資產管理系統通信。

• 通信介質與速率：通常支持通過同軸電纜或光纖進行連接，提供高達10 Mbps或更高的數據傳輸速率，確保大量安全數據實時同步。

• 冗余架構：模塊本身采用TMR設計，內部包含三個獨立的通信處理器和端口。物理通信鏈路也支持雙冗余配置，確保通信路徑無單點故障。

• 熱插拔支持：在系統運行且配置允許的情況下，支持在線熱插拔更換，極大提高了系統的可維護性和可用性。

• 診斷與狀態指示：模塊前端配備全面的LED狀態指示燈，用于顯示電源、通道活動、鏈路狀態、同步狀態及故障信息。具備強大的自診斷能力。

• 安裝方式：模塊化設計，安裝在Tricon機架的指定插槽中。

優勢與特點

1. 極致的安全性與可用性：TRICONEX TCM 4355X 的核心優勢在于其將TMR原則延伸至通信層。三個獨立的通信通道并行工作并進行表決，即使一個或兩個通道發生故障，系統仍能通過健康的通道維持安全通信，同時發出診斷報警。這徹底消除了通信鏈路的單點故障，是構建超高可用性SIS網絡的基礎。

2. 高速、確定性的數據交換：專用的Tri-Station總線為Tricon系統內部提供了低延遲、高帶寬的確定性通信。這對于需要多套Tricon控制器緊密協同的大型復雜應用（如多區緊急關斷）至關重要，確保了安全邏輯執行的同步性和及時性。

3. 強大的系統擴展能力：通過使用 TCM 4355X 模塊，用戶可以將多個Tricon機架無縫連接，形成一個邏輯上統一但物理上分布的大型TMR系統。這允許將I/O點分散到不同的機柜，同時保持中央化的控制器處理，極大地增強了系統配置的靈活性。

4. 全面的診斷與可視化：模塊提供清晰的本地狀態指示和可通過工程軟件（TriStation 1131）訪問的詳細診斷信息。維護人員可以實時監控每個通信通道的健康狀況、數據流量和錯誤計數，便于快速定位和隔離網絡問題。

5. 與Tricon生態系統的無縫整合：作為Tricon系統的原生通信組件，TRICONEX TCM 4355X 在硬件兼容性、軟件配置和系統管理方面實現了深度優化。其配置和診斷完全集成在統一的工程環境中，簡化了工程實施和運維管理。

應用領域與案例

TRICONEX TCM 4355X 主要用于需要大規模、高可靠性安全系統架構的流程工業領域。

• 案例一：大型海上油氣平臺全平臺緊急關斷（ESD）系統
  一個大型平臺可能分為多個工藝區（如鉆井、生產、公用工程）。每個區配置一套獨立的Tricon控制器機架。通過 TRICONEX TCM 4355X 光纖網絡將這些分散的機架連接起來，實現全平臺安全邏輯的統一和協調。任一區域檢測到危險，相關信號可通過高速網絡瞬間傳遞至其他區域，觸發全平臺或分級關斷。

• 案例二：化工聯合裝置多單元安全聯動
  在大型乙烯工廠中，裂解爐、壓縮機和分離裝置等關鍵單元可能各自配備Tricon安全系統。使用 TCM 4355X 模塊建立單元間的安全通信網絡，當某一單元發生嚴重故障需緊急停車時，可將安全信號快速、可靠地傳遞至上下游單元，觸發連鎖停車，防止事故擴大。

• 案例三：輸油管線泵站與閥室的遠程安全監控
  在長距離輸油管線上，主泵站和遠程截?cái)嚅y室均部署Tricon系統。通過 TCM 4355X 及光纖通信，將閥室作為遠程I/O節點納入主泵站安全控制器的管理之下。中心控制室可以實時監控所有站點的安全狀態，并在管線泄漏時遠程快速關斷相關閥室。

與競品對比

與霍尼韋爾安全管理系統（SM）的網絡模塊、橫河ProSafe-RS的網絡單元或HIMA HIQuad系統的通信模塊相比，TRICONEX TCM 4355X 的獨特優勢在于：

• 貫穿始終的TMR架構：競品的安全網絡多采用雙重化或帶診斷的單通道架構，而Tricon的通信模塊本身也是三重化的，將硬件冗余和表決機制貫穿于從輸入、邏輯處理、通信到輸出的整個鏈條，在架構上提供了更高的安全性和故障容錯能力。

• 專用的高確定性安全總線：其Tri-Station總線是為安全系統內部通信量身定制的，在實時性和確定性方面優于基于標準工業以太網（盡管也支持）的解決方案，尤其適合對同步性要求極高的復雜聯鎖。

• 大規模分布式擴展能力：在構建地理分散但邏輯統一的大型安全系統方面，Tricon通過 TCM 4355X 實現的擴展方案非常成熟且經過大量項目驗證，是其傳統優勢領域。

• 成熟度與行業認可：在石油天然氣、化工等超高風險行業，Tricon的TMR架構和包括通信模塊在內的完整解決方案擁有極高的市場占有率和口碑。

選型建議與注意事項

1. 明確系統架構需求：首先規劃整個安全系統的規模和拓?fù)?。確定需要互連的Tricon機架數量、物理距離、是否需要冗余通信路徑，以此確定所需 TCM 4355X 模塊的數量和類型（如電口或光口）。

2. 嚴格驗證兼容性：確認該模塊與您現有Tricon機架型號、主處理器型號及系統固件版本完全兼容。不同代際的通信模塊可能存在互操作限制。

3. 精心設計通信網絡：根據距離選擇正確的通信介質（同軸電纜用于短距離，光纖用于長距離且抗干擾）。嚴格按照手冊要求進行布線、端接和接地，確保物理層質量。對于冗余配置，兩條物理路徑應盡量分開敷設。

4. 專業的軟件配置與測試：模塊安裝后，必須在TriStation 1131軟件中進行正確的硬件組態和通信參數設置。系統上電后，必須進行全面的通信鏈路測試、冗余切換測試和網絡負載測試，確保數據傳輸?shù)臏?zhǔn)確性和可靠性。

5. 遵循安全生命周期管理：通信模塊的變更屬于安全系統的重要變更，必須遵循嚴格的管理變更（MOC）程序。任何修改和測試都應有詳細記錄。

6. 通過正規渠道采購與支持：必須通過施耐德電氣/Triconex官方或授權渠道采購，以確保產品正宗并獲得最新的技術文檔與固件。鑒于其關鍵性，建議儲備備件并制定詳細的應急維護預案。操作和維護人員必須接受專業培訓。
