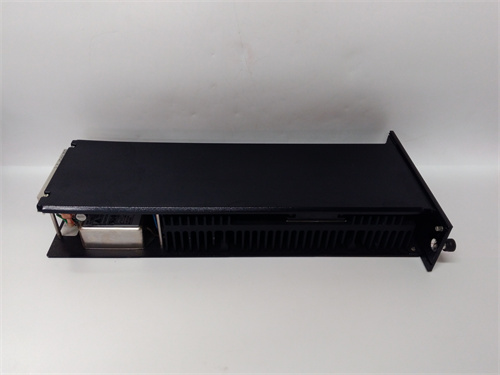

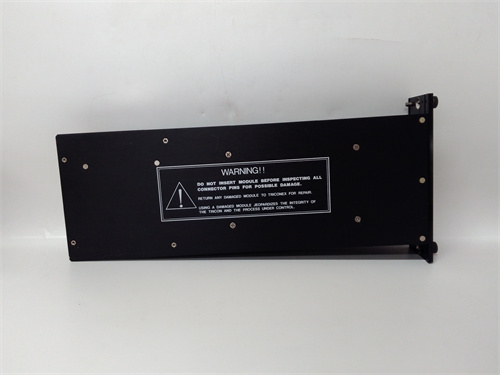

產品簡介與概述

TRICONEX 8312 是一款由施耐德電氣（Schneider Electric）旗下Triconex部門生產的高完整性數字量輸出模塊，屬于Tricon系列安全儀表系統（SIS）的核心組件。該模塊專為關鍵過程控制和安全聯鎖應用設計，能夠?qū)踩刂破鞯臄?shù)字指令轉換為可靠的開關信號，驅動電磁閥、繼電器、指示燈等現場設備。TRICONEX 8312 采用三重化冗余架構，確保在單一通道故障時仍能安全、準確地輸出控制信號，實現故障容錯和安全聯鎖功能。

作為Tricon安全系統的關鍵輸出組件，TRICONEX 8312 體現了Triconex在安全控制領域超過半個世紀的專業經驗。該模塊符合IEC 61508功能安全標準，適用于SIL 3等級的安全應用，廣泛應用于石油化工、油氣開采、電力發電和冶金等關鍵工業領域。TRICONEX 8312 代表了過程工業安全控制系統中數字量輸出的最高可靠性和完整性水平。

技術參數

TRICONEX 8312 數字量輸出模塊專為安全關鍵應用優化設計，其主要技術參數如下：

• 產品類型： 三重化冗余數字量輸出模塊

• 兼容系統： Tricon安全儀表系統

• 輸出通道數量： 32通道

• 輸出信號類型： 數字量輸出，24V DC

• 輸出電流： 每通道0.5A（典型值）

• 輸出保護： 短路保護、過載保護

• 冗余架構： 三重化冗余（TMR），每個輸出通道由三個獨立電路驅動

• 故障容錯： 支持單通道故障下的繼續運行

• 安全完整性等級： SIL 3（符合IEC 61508）

• 診斷功能： 在線自診斷、輸出回路監測、看門狗定時器、電壓監視

• 通信接口： Tricon系統總線接口

• 隔離： 通道間隔離，通道對背板隔離

• 指示： 前面板LED指示通道狀態和模塊健康狀態

• 工作電壓： 由Tricon系統背板供電

• 功耗： <15W（典型值）

• 工作溫度： 0°C至+60°C

• 存儲溫度： -40°C至+85°C

• 濕度： 5%至95%非冷凝

• 安裝方式： 安裝在Tricon系統機架中

• 認證： TüV SIL 3認證，CE，UL，CSA

TRICONEX 8312 的高可靠性和TMR冗余架構使其成為安全關鍵數字輸出應用的理想選擇。

優勢與特點

TRICONEX 8312 的主要優勢在于其三重化冗余架構、全面的診斷能力和與Tricon系統的無縫集成。

1. 三重化冗余（TMR）架構： TRICONEX 8312 采用真正的三重化冗余設計，每個輸出信號由三個獨立的電路并行處理，信號在輸出級進行“三取二”表決。即使單個輸出電路發生故障，模塊仍能輸出正確的控制信號，確保安全功能不中斷。TRICONEX 8312 的TMR架構實現了高可用性和高安全性，特別適用于無法容忍誤跳車或拒跳車的關鍵應用。

2. SIL 3安全完整性等級： TRICONEX 8312 經過TüV認證，符合IEC 61508功能安全標準，適用于SIL 3等級的安全應用。這意味著該模塊能夠滿足最嚴格的安全要求，可應用于石油化工緊急停車系統（ESD）、火氣系統（FGS）和關鍵設備保護等場景。TRICONEX 8312 的安全認證為用戶提供了合規保證，簡化了安全系統的驗證過程。

3. 全面的輸出回路診斷： TRICONEX 8312 提供強大的輸出回路監測功能，包括開路檢測、短路檢測、回路電流驗證和負載電阻測量。這些診斷信息通過系統總線報告給安全控制器，使操作員能夠及時發現現場接線問題或執行機構故障。TRICONEX 8312 的診斷能力大大減少了現場排查時間，提高了系統可用性。

4. 高通道密度： TRICONEX 8312 提供32個數字輸出通道，在單個模塊中實現高密度輸出能力。這種高通道密度節省了機架空間，降低了每點輸出成本，特別適合需要大量數字輸出點的安全應用場合。TRICONEX 8312 的高通道密度是其在大型安全系統中的優勢。

5. 通道間隔離： TRICONEX 8312 提供通道間的電氣隔離，防止單個通道的故障（如現場短路）影響到其他通道的正常工作。這種隔離設計顯著增強了系統的魯棒性，確保多個輸出回路可以安全地在同一模塊上運行。

6. 熱插拔支持： 在冗余系統配置下，TRICONEX 8312 支持熱插拔功能，允許在系統運行狀態下更換模塊。當某個I/O模塊需要維護或更換時，無需停機即可完成操作，大大提高了系統的可用性和維護便利性。

7. 在線自診斷： TRICONEX 8312 持續進行全面的在線自診斷，包括處理器監視、內存測試、通信驗證和電源監視。任何檢測到的故障都會立即報告給系統，并采取預定義的安全動作，確保系統始終處于已知的安全狀態。

8. 快速響應能力： TRICONEX 8312 具有快速的輸出響應能力，能夠在毫秒級時間內響應安全控制器的輸出指令，滿足緊急停車等時間關鍵應用的要求。

應用領域與實際案例

TRICONEX 8312 廣泛應用于對安全性和可用性要求最高的關鍵工業領域。

• 石油化工行業： 在煉油廠的催化裂化裝置、加氫裂化裝置和乙烯裂解爐中，TRICONEX 8312 驅動緊急停車系統的電磁閥，控制關鍵閥門的快速關閉。TRICONEX 8312 的SIL 3認證和高可靠性確保了這些高溫高壓過程的安全運行。在緊急停車系統中，TRICONEX 8312 的快速響應和故障容錯能力至關重要。TRICONEX 8312 在石油化工領域的應用充分證明了其價值。

• 油氣開采： 在海上采油平臺和陸上天然氣處理廠，TRICONEX 8312 用于控制安全閥、緊急關斷閥和火氣系統的報警設備。TRICONEX 8312 的TMR架構確保了關鍵安全功能在惡劣環境下的連續可靠運行。

• 電力行業： 在超超臨界火電機組和核電站中，TRICONEX 8312 控制汽輪機緊急跳閘系統、鍋爐安全監控系統的電磁閥和繼電器。TRICONEX 8312 的高可靠性對于防止設備損壞和保障人員安全至關重要。

• 化工行業： 在精細化工和制藥生產中，TRICONEX 8312 用于批處理反應器的安全聯鎖系統，控制進料閥、攪拌器和加熱器的電源。TRICONEX 8312 的精確控制確保了化學反應的安全進行。

• 管道輸送： 在長輸油氣管道的壓氣站和泵站，TRICONEX 8312 控制緊急關斷閥和放空閥，保護管道系統安全。TRICONEX 8312 的高可靠性確保了管道輸送的安全可靠。

• 冶金行業： 在煉鐵高爐、煉鋼轉爐等高溫高壓設備的安全保護系統中，TRICONEX 8312 控制緊急放散閥和冷卻水閥，確保設備和人員安全。

競品對比

TRICONEX 8312 的主要競爭對手包括HIMA的F系列數字量輸出模塊、ABB的S800 I/O安全型數字輸出模塊和西門子的S7-400F/FH數字量輸出模塊。

• 優勢： TRICONEX 8312 采用真正的三重化冗余（TMR）架構，相比競爭對手的雙通道（1oo2D）或“二取二”架構，提供了更高的容錯能力和可用性。在診斷覆蓋率和自診斷功能方面，TRICONEX 8312 處于行業領先地位。與Tricon安全控制器的無縫集成也是其重要優勢，確保整個安全系統的協同工作。

• 劣勢： TRICONEX 8312 作為Tricon專有系統的組成部分，不能直接用于其他品牌的安全系統。相比一些基于開放標準的安全I(xiàn)/O模塊，TRICONEX 8312 的價格較高，反映了其TMR架構和高安全等級。對于SIL 2等級的應用，TRICONEX 8312 的功能可能過于強大，存在過度配置的情況。

選型建議與注意事項

在選擇和使用 TRICONEX 8312 時，請考慮以下幾點：

1. 安全等級確認： 確認您的應用所需的安全完整性等級（SIL）。TRICONEX 8312 適用于SIL 3應用，對于要求較低的應用，可能有更經濟的替代方案。

2. 輸出通道規劃： TRICONEX 8312 提供32個數字輸出通道。根據您的輸出點數選擇合適的模塊數量，并考慮未來可能的擴展需求。

3. 負載匹配： 確認現場負載（電磁閥、繼電器等）的電壓和電流要求與TRICONEX 8312 的輸出能力匹配。對于大電流負載，可能需要使用中間繼電器。

4. 系統冗余設計： 對于關鍵安全系統，考慮在Tricon系統中配置冗余的TRICONEX 8312 模塊，進一步提高可用性。冗余配置需要相應的機架空間和電源容量。

5. 備件策略： 對于關鍵安全系統，建議庫存?zhèn)溆?span style="font-weight: 600;">TRICONEX 8312 模塊，以便在故障時快速更換，最小化系統停機時間。

6. 專業維護： TRICONEX 8312 的安裝和維護應由經過Triconex培訓的合格人員完成，確保系統安全和正確操作。

安全注意事項： TRICONEX 8312 是安全儀表系統的關鍵組件，其安裝和維護必須遵循嚴格的安全規范：

• 所有安裝、配置和維護工作必須由經過Triconex培訓的合格人員完成

• 在操作TRICONEX 8312 和相關設備前，遵守現場安全規程

• 在危險區域安裝時，確保遵循適用的防爆要求和認證規定

• 定期進行安全系統的功能測試，驗證TRICONEX 8312 和相關回路的正常工作

• 任何時候都不得繞過或禁用安全輸出功能，以免危及設備和人員安全

• 遵循Triconex提供的用戶手冊和安全手冊中的所有指導

• 妥善保管TRICONEX 8312 的配置參數和測試記錄，便于故障分析和安全審計
