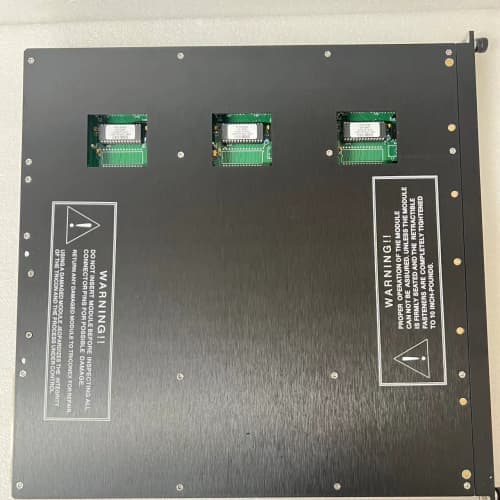

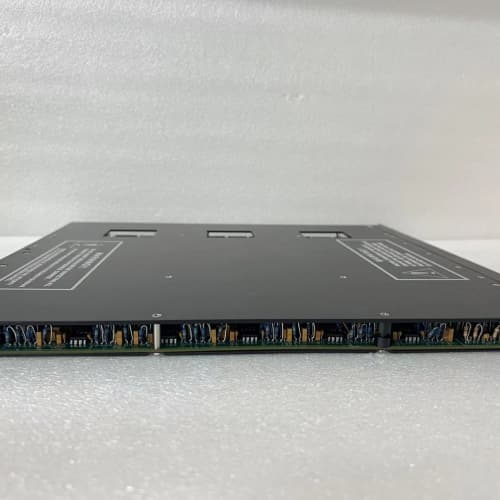

產品描述

TRICONEX 3564 是施耐德電氣（Schneider Electric）旗下Triconex品牌生產的一款高性能、高完整性的安全儀表系統（SIS）數字量輸出模塊，屬于Tricon v1系列或Tri-GP系列控制系統的重要組成部分。具體而言，TRICONEX 3564 是一款32點數字量輸出模塊，專門設計用于在關鍵安全應用中，將Tricon控制器的安全邏輯運算結果可靠地輸出至現場執行機構，如緊急關斷閥（ESDV）、泄壓閥、繼電器、聲光報警器等。該模塊采用Triconex專利的三重化冗余（TMR）架構，內部集成了三個完全獨立并行的支路，每個支路都有自己的輸出電路。TRICONEX 3564 以其極高的安全完整性、故障容錯能力和診斷覆蓋率，廣泛應用于石油化工、油氣運輸、電力、冶金等對生產安全要求極為嚴苛的工業領域，是實施安全聯鎖保護、火災與氣體監測、燃燒器管理等關鍵安全功能的理想選擇。

產品參數

• 品牌：TRICONEX / 施耐德電氣

• 型號：[TRICONEX 3564]（請?jiān)诖颂幉迦肽漠a(chǎn)品鏈接）

• 產品系列：Tricon v1 / Tri-GP

• 類型：數字量輸出模塊

• 輸出點數：32點

• 輸出類型：固態繼電器輸出 / 場效應管（FET）輸出

• 輸出電壓：24V DC（典型值）

• 輸出電流：每點最大 2.0A（具體需參考手冊，通常需降額使用）

• 模塊總電流：受限于模塊總功率和散熱條件

• 保護功能：過流保護、短路保護、過溫保護

• 故障容錯：三重化冗余（TMR）架構，單點故障不影響輸出

• 診斷：全面的在線自診斷，包括輸出狀態回讀、電壓監測、負載監測

• 隔離：輸出通道與系統邏輯之間光耦隔離，通道間隔離

• 狀態指示：每個輸出點均有LED狀態指示燈，模塊狀態指示燈

• 供電：由Tricon機架電源模塊通過背板供電

• 工作溫度：0°C 至 +60°C

• 安裝方式：Tricon專用機架插槽安裝

• 認證：TüV Rheinland SIL 3 認證，CE, UL, CSA, FM 等

優勢特點

1. 三重化冗余（TMR）架構：[TRICONEX 3564] 最核心的優勢在于其采用了Triconex專利的三重化冗余（TMR）架構。模塊內部包含三個完全獨立、并行運行的支路（分電路），每個支路獨立處理輸出信號。三個支路的輸出通過硬件表決機制進行比較，最終驅動現場設備。這種設計使得即使任何一個支路發生故障，另外兩個正常支路仍能繼續工作，確保輸出信號的正確性，實現了真正的“故障安全”和“容錯控制”，完美滿足SIL 3等級安全應用的要求。

2. 全面的在線自診斷：該模塊具備極其強大的在線自診斷功能，能夠持續監測自身的健康狀況。它包括輸出狀態回讀（在輸出動作后回讀實際輸出電壓）、負載電壓監測、輸出電路溫度監測、短路和過載保護等。一旦檢測到任何異常（如輸出與命令不符、負載開路、電路過熱），模塊會立即將故障信息報告給主處理器，并在確保安全的前提下采取相應措施（如切斷輸出、點亮故障指示燈）。這種高診斷覆蓋率（通常>99%）是安全儀表系統獲得TüV SIL認證的基礎。

3. 高完整性輸出驅動能力：TRICONEX 3564 的輸出電路設計能夠直接驅動各類安全關鍵執行機構，如緊急關斷閥的電磁閥、安全繼電器的線圈等。每個輸出通道都具有較高的驅動能力（每點2A），并且內置了過流和短路保護，能夠承受現場可能出現的電氣故障，保護模塊自身和背板電路不受損壞。輸出回路的設計也考慮了感性負載的關斷反電動勢抑制。

4. 熱插拔支持：在系統運行狀態下，TRICONEX 3564 支持熱插拔。這意味著當某個輸出模塊出現故障需要更換時，維護人員可以直接從機架中拔出故障模塊，并插入新的模塊，而無需關閉整個控制系統的電源。新模塊插入后，會被系統自動識別和初始化，投入正常運行。這一功能對于連續性生產過程至關重要，將對生產的影響降至最低。

5. 與Tricon系統無縫集成：作為Triconex系統的原生輸出模塊，[TRICONEX 3564] 在物理尺寸、電氣接口和通信協議上與Tricon主處理器（如MP3001/MP3008）、通信模塊（如4351/4352）和電源模塊完美兼容。通過Tricon的工程軟件（如TriStation 1131），用戶可以方便地對模塊進行配置、編程和診斷，實現即插即用，大大簡化了安全系統的工程組態和維護工作。

應用領域與應用案例

• 應用領域：

  • 石油化工：緊急停車系統（ESD）、火災與氣體監測系統（F&G）、燃燒器管理系統（BMS）。

  • 油氣運輸：管道壓力保護、壓縮機組的緊急關斷、儲罐區的安全聯鎖。

  • 電力行業：鍋爐安全監控系統（FSSS）、汽輪機緊急跳閘系統（ETS）。

  • 冶金行業：高爐、轉爐的緊急切斷系統。

  • 制藥行業：關鍵工藝參數的監控與安全聯鎖。

• 應用案例：

  • 案例一：大型煉化一體化項目ESD系統
    在某千萬噸級煉化一體化項目中，核心的緊急停車系統（ESD）采用了基于 [TRICONEX 3564] 的Tricon控制系統。TRICONEX 3564 模塊負責接收來自Tricon主處理器的關斷指令，并驅動現場數十個緊急關斷閥（ESDV）的電磁閥。在一次反應器超溫的緊急情況下，安全邏輯正確觸發，該模塊可靠地向所有相關閥門輸出了關斷信號，成功隔離了危險源，避免了可能發生的災難性事故，保護了人員和設備安全。

  • 案例二：天然氣長輸管線壓縮機站ESD系統
    某跨國天然氣管線的關鍵壓縮機站，其緊急停車系統采用了Tricon控制器。TRICONEX 3564 模塊用于驅動壓縮機組的緊急放空閥、燃料切斷閥和潤滑油泵的停止回路。得益于模塊的高診斷覆蓋率，在一次現場電纜絕緣損壞導致輸出回路對地漏電時，模塊及時檢測到異常并報告，同時保持了正確的輸出狀態，避免了誤停車。維護人員得以在計劃內停機時修復故障，保障了管線連續輸氣的可靠性。

競品對比

與市場上同等級的高端安全儀表系統（SIS）輸出模塊（如Honeywell的安全輸出模塊、ABB的Triguard系列輸出模塊、Siemens的S7-400F/FH系列輸出模塊、HIMA的輸出模塊等）相比：

• 優勢：[TRICONEX 3564] 作為Triconex TMR架構的核心組件，在過程工業安全領域擁有極高的聲譽和廣泛的裝機量。其真正的三重化硬件表決和高診斷覆蓋率，為用戶提供了極高的安全完整性和可用性。Triconex在石油化工等領域的深厚經驗，使其成為許多大型跨國企業的首選安全平臺。

• 劣勢：作為高端安全儀表系統的專用模塊，TRICONEX 3564 的采購和維護成本相對較高。其配置和編程需要專門的知識和工具，對工程師的專業技能要求較高。相對于一些新一代基于以太網的安全I(xiàn)/O模塊，其通信方式可能顯得傳統。

選型建議與注意事項

• 選型建議：

  1. 確認系統兼容性：在訂購 [TRICONEX 3564] 前，必須確認您的控制系統是Triconex的Tricon v1或Tri-GP系列，并核對主處理器型號、機架類型和系統軟件版本是否與該模塊完全兼容。

  2. 核算輸出負載：詳細統計每個輸出通道需要驅動的負載類型（如電磁閥、繼電器）及其額定電流、浪涌電流。確保單點負載電流不超過模塊的額定值（通常需降額使用，如按每點1.0A或更低使用），并考慮感性負載的滅弧措施。

  3. 確定電源和散熱：確認機架電源模塊的容量能夠支持所有模塊的總功耗，并確保機柜內有良好的通風散熱條件，因?yàn)楦吖β瘦敵瞿K會產生較多熱量。

  4. 考慮安全等級：根據應用所需的安全完整性等級（SIL），確認TRICONEX 3564的認證等級是否滿足要求。Triconex產品通常支持SIL 3應用。

• 注意事項：

  • 安裝、接線、配置和維護工作必須由經過施耐德電氣/Triconex培訓、具備安全儀表系統專業知識的資深工程師執行，嚴格遵守相關安全標準和操作規程。

  • 模塊涉及安全關鍵功能，任何操作失誤都可能導致嚴重后果，必須格外謹慎。

  • 模塊對靜電敏感，操作前務必做好防靜電措施。

  • 雖然支持熱插拔，但建議在非危險操作條件下進行，并嚴格遵守Triconex的操作規程。在更換模塊前，需確認相關安全聯鎖回路已采取旁路或其他安全措施，防止誤動作。

  • 接線時，必須嚴格按照TRICONEX 3564的產品手冊和安全聯鎖圖紙進行。輸出回路應使用合適的導線，并確保連接牢固可靠。對于驅動感性負載的回路，必須在負載兩端反向并聯續流二極管（直流負載）或阻容吸收電路（交流負載），以保護模塊輸出觸點。

  • 在TriStation 1131或更高級的工程軟件中進行配置時，必須仔細核對每個輸出點的邏輯關系、動作時間和診斷參數。任何修改都應經過嚴格的測試和審批流程。

  • 定期對安全儀表系統進行功能測試，包括對TRICONEX 3564模塊的通道測試，以驗證其在故障情況下的響應是否符合設計要求。所有測試應詳細記錄并存檔。

  • 為確保產品品質和獲得準確的技術支持與售后服務，請務必通過施耐德電氣官方授權的渠道或核心合作伙伴采購正品TRICONEX 3564。
