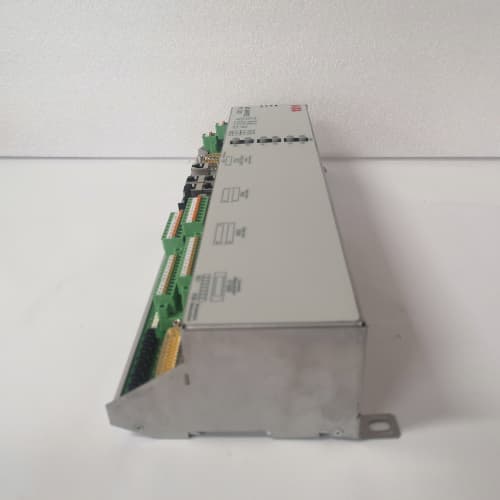

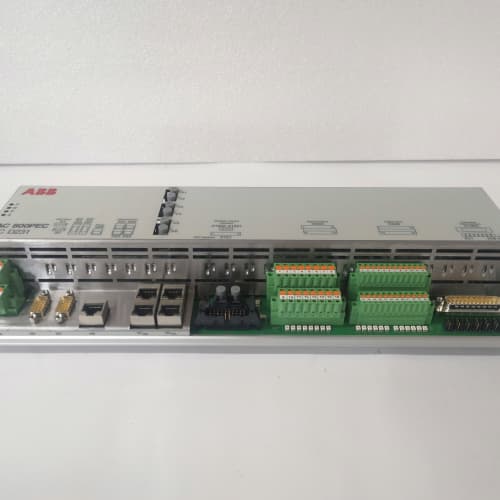

ABB PCD231B101 (3BHE025541R0101) 控制與保護單元

產品描述

ABB PCD231B101 (3BHE025541R0101) 是ABB旗下用于中壓開關設備或電機控制中心（MCC）的一款集成了控制、保護與監測功能的智能電子設備。該產品通常作為斷路器控制器或電機保護繼電器的核心單元，屬于ABB RELION? 保護繼電器系列或類似產品線中的一員。ABB PCD231B101 的核心使命是確保電氣設備（如斷路器、接觸器）和電機等負載的安全、可靠與高效運行。它通過采集電流、電壓等模擬量信號，執行復雜的保護算法（如過流、短路、接地故障、熱過載保護），并提供本地控制（分/合閘）、狀態監測、故障錄波和通信功能。要全面了解其保護特性和配置方法，請?jiān)L問 ABB PCD231B101 (3BHE025541R0101)。在現代化的電力配電和電機驅動系統中，配置像 PCD231B101 這樣的智能保護控制單元，是實現選擇性保護、提高供電連續性、并邁向數字化資產管理的關鍵設備。

產品參數

• 產品型號： PCD231B101

• 訂貨號： 3BHE025541R0101

• 設備類型： 微機型保護與控制裝置（綜合保護繼電器）。

• 測量輸入：

  • 電流輸入： 通常支持來自電流互感器（CT）的多路三相電流輸入，可能包括相電流和零序電流。

  • 電壓輸入： 可能支持來自電壓互感器（PT）的三相電壓輸入，用于實現電壓相關保護和測量。

• 保護功能（典型配置）：

  • 過電流保護： 定時限（DT）、反時限（IDMT）。

  • 瞬時過電流保護： 用于快速切除短路故障。

  • 接地故障保護： 靈敏檢測系統接地電流。

  • 電機熱過載保護： 基于I2t模型的熱記憶功能，防止電機過熱損壞。

  • 欠/過電壓保護。

  • 欠/過頻保護。

  • 啟動超時保護（針對電機）。

• 控制功能：

  • 提供本地和遠程分閘/合閘控制輸出（繼電器干接點）。

  • 支持自動重合閘（ARC）邏輯。

• 監測與測量：

  • 實時顯示電流、電壓、功率、功率因數、電能等參數。

  • 內置故障錄波功能，記錄故障前后的電流電壓波形。

  • 統計運行時間、跳閘次數等設備信息。

• 通信接口：

  • 通常集成多個通信端口，如：

    • 以太網： 支持IEC 61850、MODBUS TCP/IP等協議。

    • 串行通信： RS-485，支持MODBUS RTU、PROFIBUS DP等。

• 人機界面： 配備圖形化液晶顯示屏（LCD）和按鍵，用于本地操作、參數設置和事件瀏覽。

• 電源供應： 支持寬范圍交直流輔助電源（如24-48V DC / 110-230V AC）。

• 安裝方式： 面板式安裝（用于開關柜門板）或?qū)к壥桨惭b。

優勢與特點

1. 全面的保護功能集成： ABB PCD231B101 在一個緊湊的單元內集成了針對線路、母線和電動機的多種專業級保護功能，減少了柜內設備數量，簡化了系統設計，并確保了保護功能的協調性。

2. 高精度與可靠性： 采用高性能處理器和精密的信號調理電路，提供準確的測量和保護動作，其可靠性和動作速度滿足嚴苛的工業與電力系統應用要求，是保障主設備安全的“智能衛士”。

3. 先進的通信與數字化能力： 支持IEC 61850、MODBUS等開放標準協議，使其能夠輕松集成到變電站自動化系統（SAS）、能源管理系統（EMS）或監控與數據采集（SCADA）系統中，是實現狀態監測和預測性維護的理想數據源。

4. 強大的診斷與事件記錄： 詳細的故障錄波、事件順序記錄（SOE）和運行數據統計功能，為故障后的快速分析與定位提供了無可替代的依據，極大縮短了停電恢復時間。

5. 用戶友好的操作界面： 直觀的圖形化顯示屏和菜單結構，配合前面板按鍵或通過PC軟件，使得保護定值設置、功能投退和設備測試都變得更加便捷和安全。

6. 靈活的配置與適應性： 豐富的可配置參數和邏輯功能（如可編程邏輯），允許工程師根據具體的應用場景（如變壓器饋線、電動機回路）進行定制化設置，實現最佳的保護與控制策略。

應用領域與案例

ABB PCD231B101 廣泛應用于需要對中壓或低壓重要回路進行智能保護和監控的場合。

• 工業配電系統： 工廠主進線、母聯、饋出線的保護與控制。

• 電動機控制中心（MCC）： 為中高壓電機（如水泵、風機、壓縮機）提供完善的啟?？刂坪途C合保護。

• 可再生能源場站： 光伏電站、風電場的集電線路保護和箱變測控。

• 基礎設施： 數據中心、醫院、機場的關鍵配電回路保護。

• 案例簡述： 在某大型石化廠的循環水場改造項目中，為四臺關鍵的高壓冷卻水泵電機配備了 ABB PCD231B101 保護控制單元。該單元不僅提供了精確的過載和短路保護，其熱模型功能還根據電機的實際熱容量進行保護，避免了因頻繁啟動導致的誤跳閘。通過其以太網接口，所有電機的電流、溫度、運行狀態和報警信息被實時上傳至工廠的DCS和電力監控系統。一次，1號泵電機因軸承輕微磨損導致運行電流緩慢升高并伴有輕微波動，PCD231B101 的實時數據趨勢被運維人員捕捉到，及時安排了預防性維修，避免了一次非計劃停機和高昂的電機損壞事故。

與競品對比

與其他品牌的綜合保護繼電器（如西門子SIPROTEC、施耐德Micom、GE Multilin）相比，ABB PCD231B101 的核心競爭力在于其在 ABB電氣生態中的整合優勢與性能平衡。

• 生態協同： 當與ABB的斷路器、接觸器、智能儀表等產品一同使用時，能實現最佳的兼容性和性能匹配，在成套設計和調試方面具有天然優勢。

• 功能深度與易用性的平衡： 它在提供足夠?qū)I(yè)和深度的保護功能的同時，保持了相對友好的用戶配置界面和調試軟件，使得不僅保護專家，普通的電氣工程師也能較好地掌握和使用。

• 通信協議的開放性： 對IEC 61850和MODBUS等主流協議的全面支持，確保了其在多廠商系統集成環境中的適用性。

選型建議與注意事項

1. 明確應用對象與保護需求： 首先確定是保護線路/母線還是電動機，明確所需的保護功能（如是否需要差動、電壓保護等）、測量精度和通信協議要求。

2. 匹配電流/電壓互感器參數： 確保所選 PCD231B101 的電流/電壓輸入范圍與現場CT/PT的二次側額定值（如5A/1A， 100V）匹配，并正確設置變比參數。

3. 精確設置保護定值： 保護定值的整定必須由具備資質的電氣保護工程師，根據系統短路電流計算、電機參數和上下游保護配合要求進行，嚴禁隨意設置。

4. 重視通信集成與調試： 若需要系統集成，需提前規劃好通信網絡（IP地址、網關）、協議細節（如IEC 61850模型文件）和后臺系統的點表配置。建議由熟悉該設備通信配置的工程師完成。

5. 嚴格的安裝與接線： CT/PT二次回路接線必須牢固可靠，避免開路或短路。通信和電源電纜應與動力電纜分開敷設，并做好屏蔽接地。
