產品概述

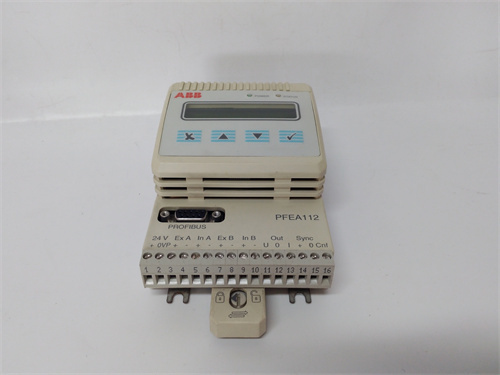

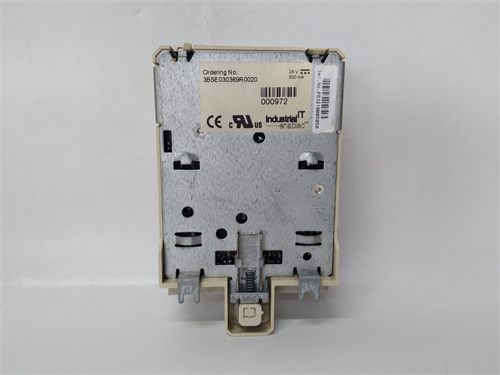

ABB PFEA112-20 3BSE050091R20 是ABB集團為其 System 800xA 或 Advant/MOD 300 等過程控制系統設計的 S800 I/O系列現場總線通信接口模塊。該模塊在分布式I/O架構中扮演著“交通樞紐”的關鍵角色，是連接上層控制器（如AC 800M）與下層遠程I/O站（S800 I/O單元）的核心通信橋梁。ABB PFEA112-20 實現了控制器與I/O站之間高速、確定性的數據交換，確保過程數據和控制指令能夠?qū)崟r(shí)、可靠地傳輸。在構建大規模、高可靠性的自動化系統中，選用性能卓越的原裝 ABB PFEA112-20 3BSE050091R20 通信模塊，是保障整個I/O網絡穩定、高效運行的基礎，也是實現快速響應和精確控制的重要前提。

產品參數

• 模塊類型：現場總線通信接口模塊（用于S800 I/O系統）。

• 通信協議：支持 PROFIBUS DP-V1 協議。

• 角色：可作為 PROFIBUS DP 從站，連接到主控制器（如AC 800M的PROFIBUS主站模塊）的DP網絡上。

• 數據傳輸速率：支持PROFIBUS DP的標準速率，從9.6 kbps到12 Mbps自適應，可根據網絡質量自動或手動設定最優速率。

• 連接能力：一個 PFEA112-20 模塊可連接和管理多個（通常最多可達數十個）S800 I/O機架或I/O單元，構成一個遠程I/O站。

• I/O處理能力：能夠處理大量（通常數千點）的數字量和模擬量I/O數據，具體取決于所連I/O模塊的數量和類型。

• 診斷功能：

  • 模塊自診斷（看門狗、硬件故障）。

  • 通信狀態診斷（PROFIBUS連接狀態、數據傳輸錯誤）。

  • 所連I/O模塊的狀態監測與報警轉發。

• 電氣接口：通過標準9針D-sub連接器接入PROFIBUS DP網絡，支持冗余總線連接（需兩個模塊）。

• 供電：通過S800 I/O機架背板供電。

• 物理特性：模塊化設計，安裝在S800 I/O機架的指定槽位中。

優勢與特點

1. 實現高效的分布式I/O架構：ABB PFEA112-20 是實現ABB“控制器集中，I/O分散”先進架構的核心。它允許將I/O模塊安裝在靠近現場設備的遠程機柜中，通過一根PROFIBUS DP總線與遠在控制室的主控制器通信，從而大幅減少從現場到控制室的電纜用量和敷設成本，簡化了工程設計和安裝。

2. 高速、可靠的PROFIBUS DP通信：該模塊采用成熟的PROFIBUS DP工業總線技術，提供高速、確定性的循環數據交換。其堅固的通信接口和強大的抗干擾能力，確保了在惡劣工業環境下數據傳輸?shù)姆€(wěn)定性和完整性，滿足快速控制回路對I/O響應時間的要求。

3. 強大的擴展能力和靈活性：一個 PFEA112-20 模塊可以擴展連接大量的S800 I/O模塊，輕松構建從幾十點到數千點的I/O站。這種模塊化、可擴展的設計使系統能夠靈活適應未來生產工藝的變更和擴展需求。

4. 全面的網絡與設備診斷：模塊不僅監控自身的運行狀態，還能深入診斷整個下游I/O網絡和每個I/O模塊的健康狀況。所有診斷信息都能通過PROFIBUS網絡上傳至主控制器，并集成到ABB 800xA系統的統一診斷和報警框架中，使維護人員能夠快速定位故障點，顯著提升系統的可維護性。

5. 無縫的System 800xA集成：作為ABB原生組件，ABB PFEA112-20 3BSE050091R20 在ABB的工程軟件（如Control Builder）中被完全支持。其配置、地址分配和診斷都可在統一的工程環境中完成，實現了從控制器邏輯到遠程I/O點的無縫、透明訪問，極大簡化了工程和調試工作。

應用領域與案例

應用領域：
廣泛應用于需要分布式I/O布局的大型流程工業和工廠自動化項目，特別是那些已采用或計劃采用ABB System 800xA和PROFIBUS DP網絡技術的行業，例如：石油化工、油氣儲運、電力、水處理、造紙、冶金以及大型汽車制造廠等。

應用案例：
在一個大型石化園區的罐區自動化改造項目中，數十個分散的儲罐需要監測液位、溫度和壓力，并控制其進出口閥門。傳統方案需要鋪設大量電纜回中央控制室，成本高昂且維護困難。新方案在每個罐組附近設置一個現場機柜，內部安裝S800 I/O機架，由 ABB PFEA112-20 模塊作為通信核心。所有罐區的儀表信號就近接入本地I/O模塊，然后通過一根PROFIBUS DP光纖總線將所有機柜的PFEA112-20模塊串聯，最終接入中央控制室的AC 800M控制器。該方案節省了超過60%的電纜和橋架，縮短了工期，并且 PFEA112-20 模塊的穩定運行確保了所有罐區數據實時、可靠地上傳，閥門控制指令準確下達。

與競品對比

選型建議與注意事項

1. 確認網絡架構與協議：首先明確您的控制系統主站（如AC 800M的CI854模塊）是否支持PROFIBUS DP協議，并規劃好PROFIBUS DP總線的拓?fù)浣Y(jié)構（線型、樹型）、長度和終端電阻設置。

2. 合理規劃I/O站規模：根據現場設備分布，規劃遠程I/O站的位置和數量。計算每個站所需的I/O點數，確保 ABB PFEA112-20 模塊的處理能力（如最大I/O數據量）和所連I/O機架的數量在允許范圍內。

3. 重視網絡布線與接地：PROFIBUS DP網絡必須使用專用的屏蔽雙絞線（A型電纜），并嚴格按照規范接線（紅-A，綠-B）。屏蔽層必須在兩端（或僅在一端，根據接地方案）可靠接地，以防止電磁干擾。

4. 設置正確的PROFIBUS地址：網絡上的每個 PFEA112-20 模塊必須被賦予一個唯一的PROFIBUS從站地址（通常通過模塊上的撥碼開關設置），此地址需與控制器組態中的設置完全一致。

5. 考慮冗余需求：對于極高可用性要求的應用，可以考慮PROFIBUS DP網絡冗余或控制器通信接口冗余。這可能涉及配置兩個 PFEA112-20 模塊。
