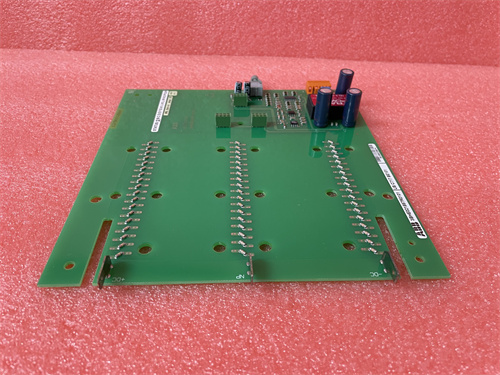

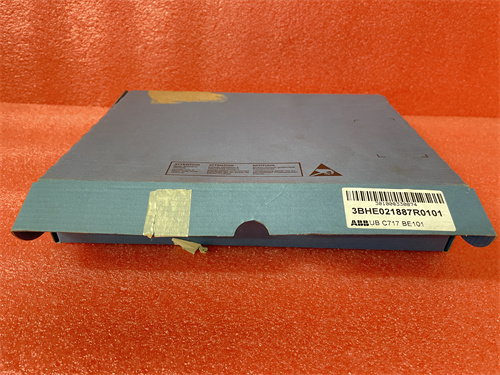

ABB 3BHE021887R0101 (UBC717BE101) 電池充電單元

產品描述

ABB 3BHE021887R0101 (UBC717BE101) 是ABB工業自動化產品體系中一款用于系統掉電保護的電池充電與管理單元。該模塊通常作為不間斷電源（UPS）系統或直流電源系統的關鍵組成部分，為后備電池組提供智能化的充電、監控和維護功能。其核心作用是確保在主電源故障時，能夠無縫切換至電池供電，為至關重要的控制系統（如DCS控制器、安全系統）或關鍵負載提供持續、穩定的直流電源，保障系統安全停車或持續運行。ABB UBC717BE101 集成了先進的充電算法、電池狀態監測和保護電路，旨在延長電池壽命并確保后備電源的可靠性。有關其工作原理、接線方式和參數設置的詳細信息，請查閱 ABB 3BHE021887R0101 (UBC717BE101)。在構建高可用性的自動化系統供電方案時，配置專業的電池充電單元是確保電源系統最后一道防線有效性的關鍵。

產品參數

• 訂貨號： 3BHE021887R0101

• 設備型號： UBC717BE101

• 設備類型： 電池充電器 / 電池管理單元。

• 輸入電源：

  • 通常設計為接入交流主電源或直流母線，例如：110/230V AC 或 110-300V DC。

• 輸出特性：

  • 充電輸出電壓： 根據所配電池的類型（如閥控式鉛酸蓄電池VRLA）和數量，提供可調或固定的浮充電壓、均充電壓。

  • 充電輸出電流： 具有額定的最大充電電流，決定了對電池組的充電速度。

• 充電管理：

  • 多階段充電： 支持典型的恒流、恒壓、浮充等自動充電階段。

  • 溫度補償： 根據環境溫度自動調整充電電壓，以優化電池性能和壽命。

  • 均充功能： 定期或手動觸發均衡充電，防止電池單體間不一致。

• 電池監控與保護：

  • 電池電壓監測： 實時監測電池組總電壓和單體電壓（若支持）。

  • 電池電流監測： 監測充放電電流。

  • 電池溫度監測： 通過外接傳感器監測電池溫度。

  • 保護功能： 包括電池過壓、欠壓、過溫、充電過流等告警和保護。

• 通信與告警：

  • 提供繼電器干接點，用于遠程告警（如故障、電池低壓）。

  • 可能支持通信接口（如Modbus），用于集成到監控系統。

• 狀態指示： 前面板配有LED指示燈，顯示運行狀態、充電狀態和故障信息。

• 安裝方式： 通常為機架式或面板式安裝，設計用于標準工業機柜。

優勢與特點

1. 智能充電與電池壽命優化： ABB UBC717BE101 采用智能化的多階段充電算法和溫度補償技術，能夠根據電池的實時狀態提供最合適的充電曲線，有效防止過充和欠充，從而顯著延長昂貴的后備電池組的使用壽命，降低總體擁有成本。

2. 全面的電池健康監測： 它不僅是一個充電器，更是一個電池管理系統。通過對電壓、電流、溫度的持續監控，它能夠提供早期預警，提示電池性能下降或潛在故障，使用戶能夠進行預測性維護，避免后備電源在關鍵時刻失效。

3. 高可靠性與系統集成性： 作為ABB電源解決方案的一部分，其設計與ABB的直流屏、UPS系統及控制系統兼容性高，確保了從電網到負載端整個供電鏈的可靠性與協調性。

4. 增強的系統安全性： 通過確保后備電池始終處于最佳待命狀態，該單元為控制系統的安全停車（ESD）、關鍵數據保存和不間斷運行提供了至關重要的電力保障，直接關系到工廠安全和生產連續性。

5. 維護簡便與狀態可視： 清晰的狀態指示和可能的遠程通信功能，使得維護人員可以輕松了解電池系統的健康狀況，無需頻繁進行人工測量和檢查。

6. 堅固的工業設計： 專為工業環境設計，能夠承受溫度變化、電氣噪聲和連續運行的要求。

應用領域與案例

ABB UBC717BE101 廣泛應用于任何依賴后備電池保障關鍵負載供電連續性的工業場所。

• 過程工業DCS/ESD系統： 為分布式控制系統（DCS）和安全儀表系統（SIS）的控制器和I/O機柜提供后備直流電源。

• 發電廠與變電站： 為繼電保護裝置、斷路器控制回路和通信設備提供直流操作電源。

• 石油天然氣與海上平臺： 為緊急關斷（ESD）系統、火氣系統（F&G）和關鍵儀表供電。

• 數據中心與通信基站： 作為直流不間斷電源系統的一部分。

• 案例簡述： 在一座大型化工廠，其核心反應裝置的緊急停車系統（ESD）采用獨立的冗余控制器。每套控制器的電源系統都配置了 ABB UBC717BE101 電池充電單元和一組閥控式鉛酸電池。UBC717BE101 持續監控電池狀態并進行智能浮充。在一次罕見的全廠失電事故中，主UPS因故未能啟動，正是依靠 UBC717BE101 維護良好的后備電池，為ESD系統提供了超過30分鐘的穩定電力，使得系統有充足的時間執行了安全、有序的停車程序，避免了反應器失控和災難性后果，保護了人員和設備安全。

與競品對比

與簡單的恒壓充電器或非智能充電模塊相比，ABB UBC717BE101 的核心優勢在于其 “智能化管理”與“系統化集成”能力。

• 對比簡易充電器： 簡易充電器僅提供基本充電功能，缺乏電池狀態監測、溫度補償和保護。長期使用可能導致電池硫化、失水而過早損壞。UBC717BE101 則通過全面管理，將電池作為核心資產進行維護，提升了整個后備電源系統的可靠性和經濟性。

• 對比通用智能充電器： UBC717BE101 的優勢在于其作為ABB工業電源生態系統的一部分，在通信協議、告警接口和與ABB直流屏/控制系統的兼容性上更為順暢，便于實現集中監控和統一管理。

選型建議與注意事項

1. 電池系統匹配： 選型的首要依據是后備電池組的規格。必須根據電池的類型（VRLA、鋰電等）、標稱電壓（如24V DC， 48V DC， 110V DC）和總?cè)萘?/span>（Ah）來選擇輸出電壓和電流匹配的 UBC717BE101 型號。

2. 輸入電源確認： 確認現場能提供給充電單元的輸入電源類型（AC或DC）和電壓等級，必須與模塊的輸入規格相符。

3. 安裝環境考慮： 電池和充電單元應安裝在通風良好、溫度相對穩定的環境中。高溫會嚴重縮短電池壽命。

4. 正確接線與參數設置：

   • 嚴格按照手冊進行電池、輸入電源和告警輸出的接線。

   • 首次投入運行時，必須根據電池廠家的建議和現場環境溫度，正確設置浮充電壓、均充電壓等參數。

5. 定期測試與維護：

   • 即使充電單元顯示正常，也應定期（如每季度或每半年）對后備電池進行容量測試，以驗證其實際帶載能力。

   • 定期檢查接線端子是否松動，清潔設備灰塵。
