產品概述

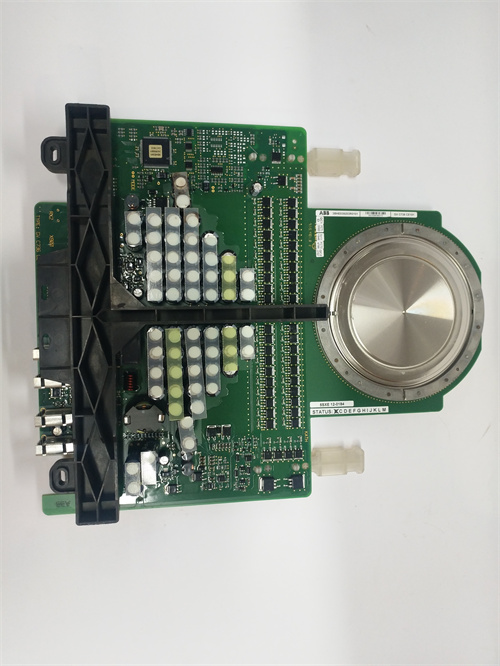

ABB 3BHE023784R0001 5SHY3545L0014 是ABB集團旗下 ACS6000 系列中壓變頻器的一個核心功率組件，具體為一個 IGBT（絕緣柵雙極型晶體管）功率模塊。該模塊是變頻器逆變部分的心臟，承擔著將直流母線電壓轉換為可變頻率、可變電壓的三相交流電以驅動大型中壓電機的關鍵任務。ABB 5SHY3545L0014 模塊集成了高性能的IGBT芯片、驅動電路、保護傳感器及散熱基板，代表了ABB在中壓電力電子領域的前沿技術。其設計與制造水平直接決定了整個變頻器的輸出能力、效率、可靠性和使用壽命。選用原裝正品 ABB 3BHE023784R0001 5SHY3545L0014 功率模塊，是保障大型傳動系統穩定、高效、連續運行的基石，尤其對于關鍵流程工業中的大型風機、水泵、壓縮機等設備至關重要。

產品參數

• 模塊類型：中壓IGBT功率模塊（通常為單相或三相橋臂模塊）。

• 電壓等級：適用于特定的中壓直流母線電壓，常見于 3300V 或 4160V 等級的變頻器系統（具體需查閱技術手冊，“5SHY3545L0014”中的數字可能隱含電壓電流信息）。

• 電流等級：具有高額定集電極電流（Ic）和脈沖電流能力，例如 數百至上千安培，以滿足大功率電機驅動需求。

• 開關頻率：優化的開關特性，在開關損耗和輸出波形質量間取得平衡，適用于中壓大功率應用。

• 集成功能：

  • IGBT芯片與反并聯二極管：構成完整的開關單元。

  • 門極驅動電路：提供精確、隔離的驅動信號，并集成短路保護（DESAT檢測）。

  • 溫度傳感器（如NTC）：實時監測模塊結溫，用于過熱保護。

  • 電流傳感器（可能集成）：用于相電流檢測和保護。

• 絕緣與散熱：

  • 高電氣絕緣等級，確保對散熱器的安全隔離。

  • 采用高性能散熱基板（如鋁碳化硅、銅基板），確保高效熱傳導。

• 接口：包括主功率端子（直流輸入、交流輸出）、驅動信號接口、傳感器信號接口和輔助電源接口。

• 保護功能：內置短路保護、過溫保護、欠壓鎖定（UVLO）等。

優勢與特點

1. 極高的功率密度與可靠性：ABB 5SHY3545L0014 采用先進的IGBT技術和緊湊的模塊化封裝，在有限空間內實現了巨大的功率處理能力。其工業級的設計標準、嚴格的篩選和測試流程，確保了在高溫、高振動等惡劣工業環境下長期運行的卓越可靠性，平均無故障時間（MTBF）極長。

2. 卓越的電熱性能：模塊內部的IGBT芯片具有低導通壓降和優化的開關特性，有效降低了通態損耗和開關損耗。結合高效散熱設計，使得整個變頻器系統能達到很高的運行效率（通常>98%），顯著節約電能，并降低冷卻系統壓力。

3. 內置智能驅動與完善保護：模塊集成了經過驗證的門極驅動技術，提供精確的開關控制。內置的多重保護功能（如DESAT短路保護、溫度監測）響應速度極快（微秒級），能在故障發生的初期就安全關斷IGBT，有效防止故障擴大，保護模塊自身和下游電機。

4. 簡化系統設計與維護：標準化的功率模塊設計使得變頻器的功率單元結構清晰、易于擴展（用于多電平拓撲）和維護。當某個模塊需要更換時，可以相對獨立地進行操作，ABB 3BHE023784R0001 5SHY3545L0014 作為原裝備件，保證了更換后的性能與可靠性與原系統完全一致。

5. 與ABB傳動系統深度優化：該模塊是ABB ACS6000系列變頻器的核心組成部分，其電氣參數、驅動時序、保護閾值均與ABB變頻器的控制系統（如ADVC控制板）深度匹配和優化，確保了整個傳動系統發揮出最佳性能，包括優異的輸出波形、快速的動態響應和穩定的低速運行特性。

應用領域與案例

應用領域：
專門用于驅動特大功率的中壓電機，廣泛應用于高能耗、關鍵流程工業領域，例如：石油天然氣（長輸管線主泵、天然氣壓縮機）、冶金（高爐鼓風機、軋鋼主傳動）、礦業（大型礦井提升機、破碎機）、化工（大型空分壓縮機、反應釜攪拌）、船舶推進以及電力行業的引風機、給水泵等。

應用案例：
在某千萬噸級煉油廠的原油輸送管線上，其核心設備——一臺功率為10MW的輸油主泵，由一套ABB ACS6000中壓變頻器驅動。變頻器的逆變部分由多個 ABB 5SHY3545L0014 IGBT功率模塊并聯組成。在長達數年的連續運行中，這些功率模塊承受著頻繁的負載變化和電網波動，憑借其高可靠性和強大的過載能力，確保了輸油泵的平穩調速和高效運行。一次雷擊導致電網出現瞬時高壓浪涌，模塊內置的快速保護機制及時動作，配合系統級保護，安全停機，避免了功率器件因過壓而擊穿。事后檢查，模塊本身完好無損，在電網恢復后系統迅速重新投入運行。

與競品對比

選型建議與注意事項

1. 精確匹配變頻器型號與模塊位置：這是選型的絕對前提。必須根據變頻器的完整型號、序列號以及功率單元內的模塊具體位置編號（如A1, B2, C3等相位和橋臂）來確定備件型號。不同位置、不同期產品的模塊可能有細微差別。

2. 堅持使用原裝備件：對于價值數百萬乃至上千萬的中壓變頻器，其核心功率部件必須使用ABB原裝 ABB 3BHE023784R0001 5SHY3545L0014 模塊。任何兼容或翻新模塊都是巨大的安全隱患，可能導致災難性的設備損壞和生產中斷。

3. 嚴格的更換操作規范：更換IGBT功率模塊是專業性極強的工作，必須由經過ABB認證的工程師或嚴格遵循ABB維修手冊進行。操作涉及靜電防護（ESD）、正確的扭矩扳手使用、導熱膏涂抹、驅動板連接和參數檢查等一系列關鍵步驟。

4. 確保散熱系統狀態良好：在更換新模塊前，必須檢查和清潔對應的散熱器水道，確保冷卻液流量和溫度正常。良好的散熱是保證新模塊壽命的基礎。

5. 執行上電前測試與老化：模塊更換并安裝完畢后，應使用專用測試設備（如ABB的模塊測試儀）進行基本功能測試。上電后，應在輕載下運行一段時間，監測模塊溫度、輸出波形等參數，進行“老化”觀察，確認一切正常后再逐步加載至滿負荷。
