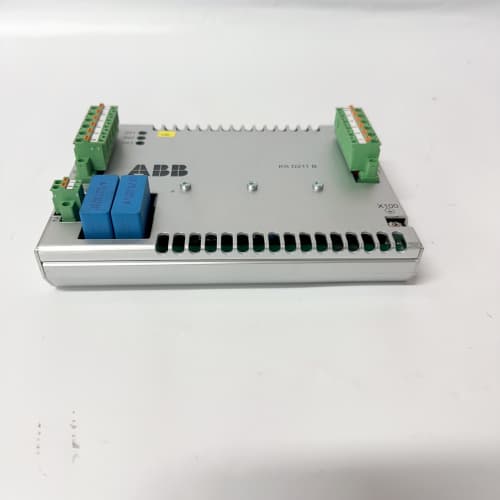

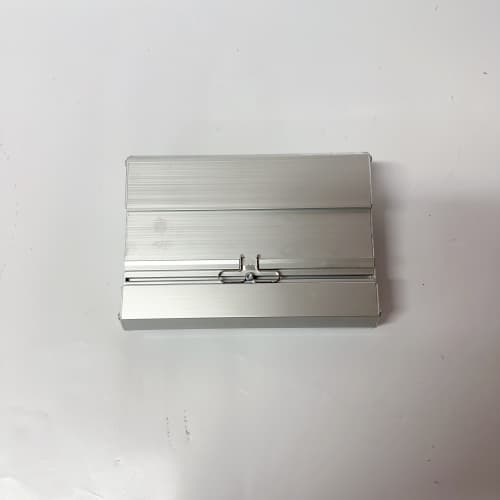

ABB 3BHE024313R0101 (KSD211 A101) 機械振動監測模塊

產品描述

ABB 3BHE024313R0101 (KSD211 A101) 是ABB用于其System 800xA 或Advant OCS 等過程控制系統中的一款機械狀態監測與振動分析模塊。該模塊并非傳統的邏輯或過程控制I/O模塊，而是一個專用的資產健康管理（APM）傳感器接口與處理單元。其核心功能是連接壓電式加速度計、速度傳感器或渦流位移探頭等振動傳感器，連續監測大型旋轉機械（如壓縮機、汽輪機、泵、風機）的振動、位移和速度等關鍵參數。ABB KSD211 A101 模塊負責采集原始的振動信號，進行實時預處理（如濾波、積分、峰值檢測），并將處理后的特征值與預設的報警閾值進行比較，為操作和維護人員提供早期故障預警。要深入了解其配置和診斷功能，請訪問 ABB 3BHE024313R0101 (KSD211 A101)。在現代工廠的預測性維護體系中，集成 KSD211 A101 這類專用監測模塊，是實現從“計劃維修”到“狀態維修”轉型的關鍵一步。

產品參數

• 訂貨號： 3BHE024313R0101

• 設備型號： KSD211 A101

• 設備類型： 機械狀態監測模塊 / 振動監測接口模塊。

• 輸入通道： 通常提供2個獨立的振動信號輸入通道，每個通道可連接一個傳感器。

• 支持的傳感器類型：

  • 加速度計（ICP/IEPE型）： 用于測量高頻振動加速度。

  • 速度傳感器： 用于測量振動速度。

  • 渦流探頭： 用于測量軸的相對位移（徑向/軸向）。

• 信號調理：

  • 恒流源供電： 為ICP/IEPE型加速度計提供激勵電流。

  • 濾波： 內置可配置的高通、低通和抗混疊濾波器。

  • 積分電路： 可將加速度信號轉換為速度或位移信號。

• 測量與分析功能：

  • 通頻值測量： 實時計算振動的總體水平（如加速度、速度、位移的有效值或峰值）。

  • 頻譜分析（可能）： 部分型號支持簡單的FFT分析，用于故障頻率識別。

• 輸出與接口：

  • 模擬量輸出： 通常提供與振動幅值成比例的4-20mA 標準輸出信號，可接入DCS的模擬量輸入卡件，用于顯示和報警。

  • 數字量輸出： 提供報警/危險繼電器干接點輸出，用于聯鎖停機。

  • 通信接口： 可能通過系統背板或?qū)Ｓ每偩€（如S800 I/O）與控制器通信，傳輸更詳細的數據。

• 報警設定： 允許用戶設置多級報警閾值（預警、報警、危險）。

• 電源： 工作電源通常由系統機架或外部24V DC電源提供。

優勢與特點

1. 早期故障檢測與預警： ABB KSD211 A101 的核心價值在于通過連續、在線監測機械振動，能夠識別出不平衡、不對中、軸承磨損、齒輪故障、喘振等旋轉機械典型故障的早期征兆，在設備性能嚴重下降或發生災難性損壞前發出警報，避免非計劃停機。

2. 與DCS系統無縫集成： 作為ABB自動化系統家族的一員，其報警和關鍵監測數據可以無縫集成到操作員站（HMI）的工藝流程畫面中。操作員可以在控制室直接看到關鍵設備的“健康狀態”，實現生產與設備維護的協同管理。

3. 簡化系統架構： 它將專業的振動監測功能以標準I/O模塊的形式集成到DCS機柜中，省去了獨立配置一套振動監測系統（TDM）的復雜性和高昂成本，尤其適合對數量眾多的一般性關鍵設備進行監測。

4. 高可靠性與工業級設計： 采用工業級元器件和設計，抗干擾能力強，適合安裝在電氣環境復雜的工廠現場機柜內，長期穩定運行。

5. 易于配置與維護： 其參數設置和校準可以通過DCS的工程工具或模塊本身的簡易界面完成，維護便利。

6. 提升安全性與資產利用率： 通過預防災難性故障，保護了人員和設備安全。同時，基于狀態的維護策略可以優化維修計劃，延長設備大修周期，提高資產利用率。

應用領域與案例

ABB KSD211 A101 主要用于對工廠內連續運行的大型、關鍵旋轉設備進行在線狀態監測。

• 石油化工： 離心式壓縮機、往復式壓縮機、大型進料泵、塔頂回流泵。

• 發電行業： 汽輪機、給水泵、引風機、送風機。

• 冶金與礦業： 球磨機、破碎機、大型除塵風機。

• 水處理與市政： 大型取水泵、污水提升泵。

• 案例簡述： 某煉油廠的重油催化裂化裝置中，主風機是裝置的“心臟”。工程師在風機的驅動端和非驅動端軸承座上安裝了振動加速度傳感器，信號接入安裝在控制室機柜內的 ABB KSD211 A101 模塊。模塊的4-20mA輸出接入DCS，在操作畫面上實時顯示振動趨勢。一天，操作員發現非驅動端振動值從正常的2.5 mm/s緩慢上升至4.0 mm/s（預警值），立即通知設備工程師。工程師檢查歷史趨勢并安排離線振動頻譜分析，初步判斷為葉輪有輕微結垢導致的不平衡。利用裝置短期檢修機會，對風機葉輪進行了清洗，振動值恢復正常。KSD211 A101 的持續監測成功預警了一次潛在的設備故障，避免了因風機意外停機導致的整個裝置非計劃停工，經濟損失得以避免。

與競品對比

與獨立的在線振動監測系統或便攜式振動分析儀相比，ABB KSD211 A101 的定位是面向DCS集成的經濟型連續監測解決方案。

• 對比獨立TDM系統： 大型專用TDM系統功能更強大（如多通道、高級分析、數據庫），但成本高昂、系統復雜，通常只用于特大型關鍵機組（如乙烯裂解氣壓縮機）。KSD211 A101 則以模塊化、低成本的方式，為大量“B類”關鍵設備提供了基礎的、有效的連續監測能力，填補了市場空白。

• 對比便攜式檢測： 便攜式檢測是離線、周期性的，可能錯過故障的快速發展期。KSD211 A101 提供24/7不間斷監測，能捕捉瞬態事件和緩慢惡化趨勢，實時性遠超便攜檢測。

• 對比其他品牌集成模塊： 其優勢在于與ABB System 800xA等系統的原生深度集成，在數據流、報警管理和工程配置上更加順暢統一。

選型建議與注意事項

1. 明確監測需求與對象： 確定需要監測的設備、監測點位置（水平、垂直、軸向）、以及需要監測的物理量（加速度、速度、位移）。

2. 傳感器選型與安裝： 根據測量需求（頻率范圍、靈敏度）選擇合適的傳感器（加速度計/速度探頭/渦流探頭）。傳感器的正確安裝（螺栓固定或磁座）對測量準確性至關重要，必須由專業人員操作。

3. 系統兼容性確認： 確認您的DCS系統（如System 800xA版本）和I/O機架是否支持 KSD211 A101 模塊。具體信息請參考 ABB 3BHE024313R0101 (KSD211 A101)。

4. 閾值合理設置： 報警閾值應根據設備歷史運行數據、制造商建議或國際標準（如ISO 10816）進行設置，避免設置過低導致誤報，或過高導致漏報。

5. 信號電纜與接地： 振動信號非常微弱，必須使用高質量的同軸屏蔽電纜，并確保屏蔽層在DCS機柜側單點良好接地，遠離動力電纜敷設，以防止電磁干擾。
