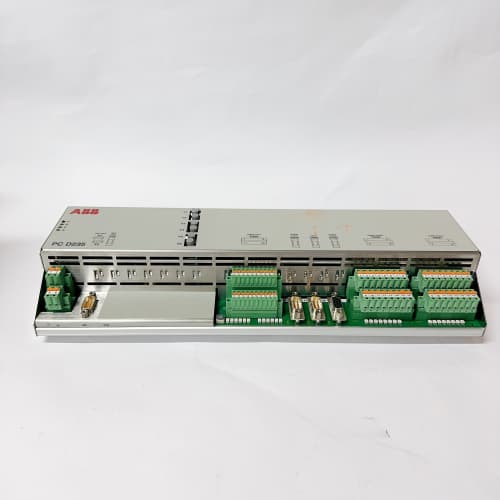

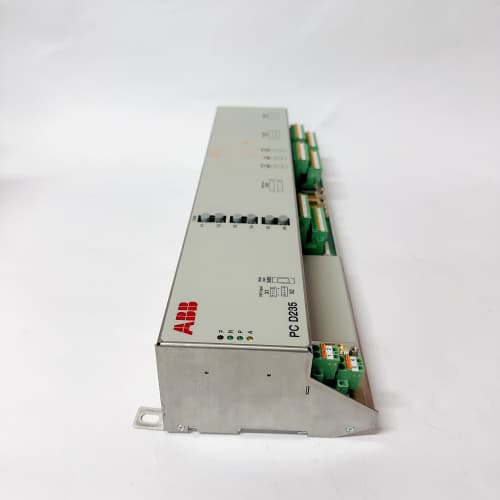

ABB 3BHE032025R0101 (PCD235B) 電流測量模塊

產品描述

ABB 3BHE032025R0101 (PCD235B) 是ABB為其Comem電能管理或RELION保護產品系列設計的一款高精度、多通道的電流測量與傳感器接口模塊。該模塊通常作為智能配電系統或電能質量監測裝置的核心前端組件，專門用于精確采集和電氣隔離來自羅氏線圈（Rogowski Coil） 或低功率電流互感器（LPCT） 等新型傳感器的電流信號。其核心功能是將傳感器輸出的與一次電流成比例的微弱的電壓信號，進行高精度調理、數字化和電氣隔離，轉換為標準、安全的測量數據，供后級的主處理單元用于計算電流、功率、電能以及進行保護邏輯判斷。了解其詳細的接線和校準方法，請查閱 ABB 3BHE032025R0101 (PCD235B)。在現代智能配電和電能管理系統中，采用此類先進傳感技術與接口模塊，是實現高精度測量、寬動態范圍監測和靈活系統集成的關鍵。

產品參數

• 訂貨號： 3BHE032025R0101

• 設備型號： PCD235B

• 設備類型： 電流測量接口模塊 / 傳感器信號調理模塊。

• 輸入通道： 通常提供3個獨立的電流測量通道，用于連接三相電流傳感器。

• 支持的傳感器類型：

  • 羅氏線圈（Rogowski Coil）： 一種柔性、開口式的電流傳感器，輸出為電流微分信號（需模塊內置積分器還原）。

  • 低功率電流互感器（LPCT）： 一種輸出為低功率電壓信號的新型CT。

• 信號調理：

  • 內置積分器（針對羅氏線圈）： 將線圈的微分輸出（di/dt）積分還原為與一次電流成正比的電壓信號。

  • 高精度放大與濾波： 對微弱的傳感器信號進行放大和抗混疊濾波。

  • 模數轉換（ADC）： 高分辨率、高采樣率的ADC進行數字化。

• 電氣隔離：

  • 通道間隔離： 每個測量通道之間電氣隔離。

  • 通道與系統側隔離： 所有輸入通道與模塊的輸出/通信側實現高強度電氣隔離（通常達數kV），這是其關鍵安全特性，確保一次側高壓不會竄入二次系統。

• 測量性能：

  • 高精度： 典型測量精度可達±0.2% 或更高。

  • 寬動態范圍： 能夠準確測量從很小到很大（例如，高達100倍額定值）的電流，既適合計量也適合保護。

  • 寬頻帶響應： 配合羅氏線圈，可測量高頻諧波電流。

• 輸出接口： 通常通過數字通信總線（如并行總線或串行鏈路）將數字化后的電流采樣值實時傳輸給后級的主控或保護單元（如REF615, PCD231B101）。

• 電源： 工作電源由后級主設備或外部輔助電源提供。

優勢與特點

1. 實現高精度與高安全性測量： ABB PCD235B 的核心價值在于將非接觸、無磁飽和的先進傳感技術（羅氏線圈/LPCT）與高性能的信號處理電路相結合。它提供了遠高于傳統電磁式CT的測量精度、線性度和動態范圍，同時其本質安全隔離特性徹底消除了CT開路高壓危險，大幅提升了系統安全性。

2. 簡化安裝與維護： 羅氏線圈的柔性、開口式設計使得無需斷開一次母線即可安裝，極大減少了安裝時間和停電窗口。模塊化的 PCD235B 也便于更換和升級。

3. 支持先進電能質量分析： 得益于羅氏線圈的寬頻帶特性，配合 PCD235B 的高速采樣，系統能夠精確測量和分析高達數十次的諧波，為電能質量治理和故障診斷提供了高質量的數據基礎。

4. 與ABB智能配電生態無縫集成： 作為ABB RELION或Comem系列產品鏈中的專用前端，其輸出數據格式與后端的保護、測控裝置完美匹配，確保了整個測量-保護-管理鏈條的數據一致性和系統可靠性。

5. 節省空間與成本： 羅氏線圈體積小、重量輕，且一個 PCD235B 模塊可處理三相電流，相比傳統的三相CT組和接線，節省了大量柜內空間和安裝材料成本。

6. 未來適應性： 這種基于數字采樣的測量架構為未來的數字化變電站（IEC 61850-9-2采樣值傳輸）和高級應用奠定了基礎。

應用領域與案例

ABB PCD235B 主要用于對測量精度、安全性、靈活性和電能質量有較高要求的新建或改造配電項目。

• 智能中低壓開關柜： 用于進線、母聯、重要饋線的綜合保護、測量和電能質量監測。

• 電能管理與能效系統： 工廠、數據中心、商業建筑的精準分項計量和需求側管理。

• 可再生能源系統： 光伏逆變器、風電變流器的輸出電流監測。

• 軌道交通與船舶電力： 推進系統和輔助供電系統的電流測量。

• 案例簡述： 某大型數據中心為精確計量各IT模塊機柜的能耗并進行容量預警，需要在不斷電的情況下對密集的母線排進行電流監測。他們選用了ABB的Comem電能管理系統，并配置了多套 ABB PCD235B 模塊及配套的柔性羅氏線圈。安裝人員輕松地將線圈套在母排上，信號線接入 PCD235B 模塊。PCD235B 將高精度的三相電流數據實時上傳至管理系統。系統不僅實現了精準的能耗統計和分?jǐn)?，還因?yàn)楸O(jiān)測到了某條饋線存在異常的3次諧波電流，及時排查出是一批服務器電源存在問題，避免了潛在的過熱風險，保障了數據中心的供電安全與能效。

與競品對比

與傳統電磁式電流互感器（CT）加普通測量板卡的方案相比，ABB PCD235B 代表的是一種技術代際的升級。

• 對比傳統CT方案：

  • 安全： 徹底解決CT二次側開路高壓風險；羅氏線圈本身與一次側無電氣連接。

  • 性能： 無磁飽和，線性度極佳，可同時滿足計量精度和保護范圍；頻帶寬，支持諧波測量。

  • 安裝： 柔性線圈安裝便捷，無需停電。

  • 成本與空間： 長期看，在安裝和維護成本上更具優勢，節省空間。

• 對比其他電子式互感器接口： PCD235B 的優勢在于其作為ABB整體解決方案的標準化、模塊化部件，在兼容性、可靠性和獲得ABB全鏈條技術支持方面更具保障。

選型建議與注意事項

1. 系統架構確認： 必須確認您所使用的后端主設備（如REF615保護裝置或Comem管理器）明確支持并需要 PCD235B 作為其電流測量前端。這是選型的前提。

2. 傳感器配套選型： 根據一次額定電流、安裝空間（母排尺寸、形狀）和精度要求，選擇與 PCD235B 配套的、正確量程和類型的羅氏線圈或LPCT。

3. 安裝規范遵循：

   • 羅氏線圈安裝時需環繞導體閉合，并盡量置于導體中心位置，避免鄰近導體干擾。

   • 信號電纜應使用屏蔽雙絞線，并遠離強干擾源。

4. 校準與配置： 模塊和傳感器組成的測量系統需進行整體校準。首次投運前，應在工程軟件中正確設置變比、傳感器類型等參數。

5. 采購正品與系統集成： 強烈建議通過ABB官方渠道購買 ABB 3BHE032025R0101 (PCD235B) 及配套傳感器，并由ABB或認證合作伙伴進行系統集成和調試，以確保測量精度和系統穩定性。

6. 長期維護： 雖然免維護，但仍應定期檢查接線牢固性和傳感器外觀。利用系統自檢功能驗證測量通道的完好性。
